小型轴流散热排气扇结构设计

　　做电子设备热设计的工程师多半对这类小尺寸轴流扇不陌生，从工控机电源舱、小型变压器柜体、嵌入式工控主板散热区到桌面级小型电子实验装置的通风位，这类小规格排气扇的适配场景覆盖了绝大多数低功耗电子设备的主动风冷需求。不同于大尺寸工业排风扇侧重厂房、管道的大流量通风，这类小方型轴流扇的核心作用是在密闭或半密闭的电子腔体内部形成定向空气流，带走PCB板、功率元件、磁芯器件工作时产生的积热，避免局部温升高触发元件降频、绝缘层加速老化甚至热击穿故障。

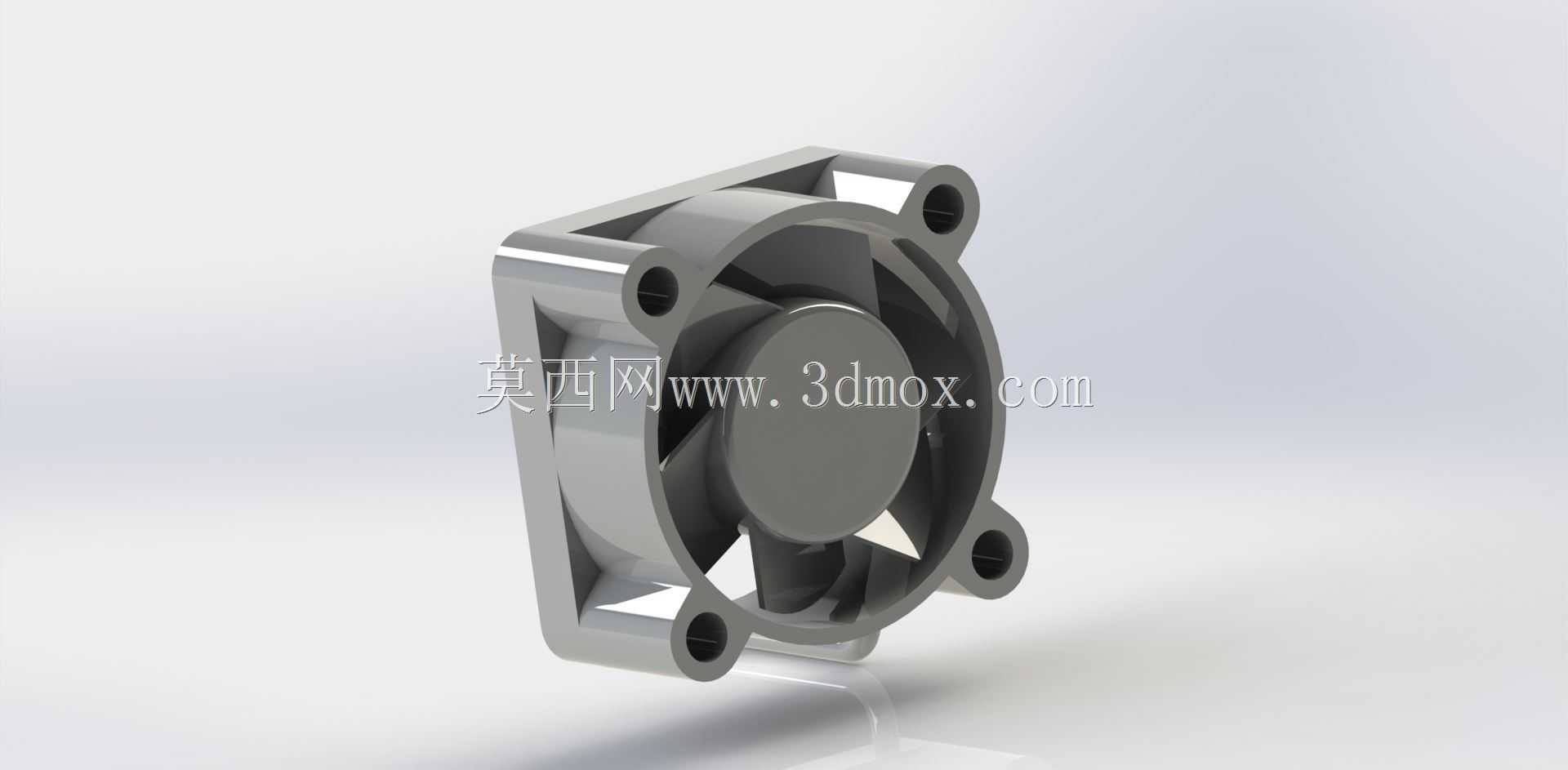

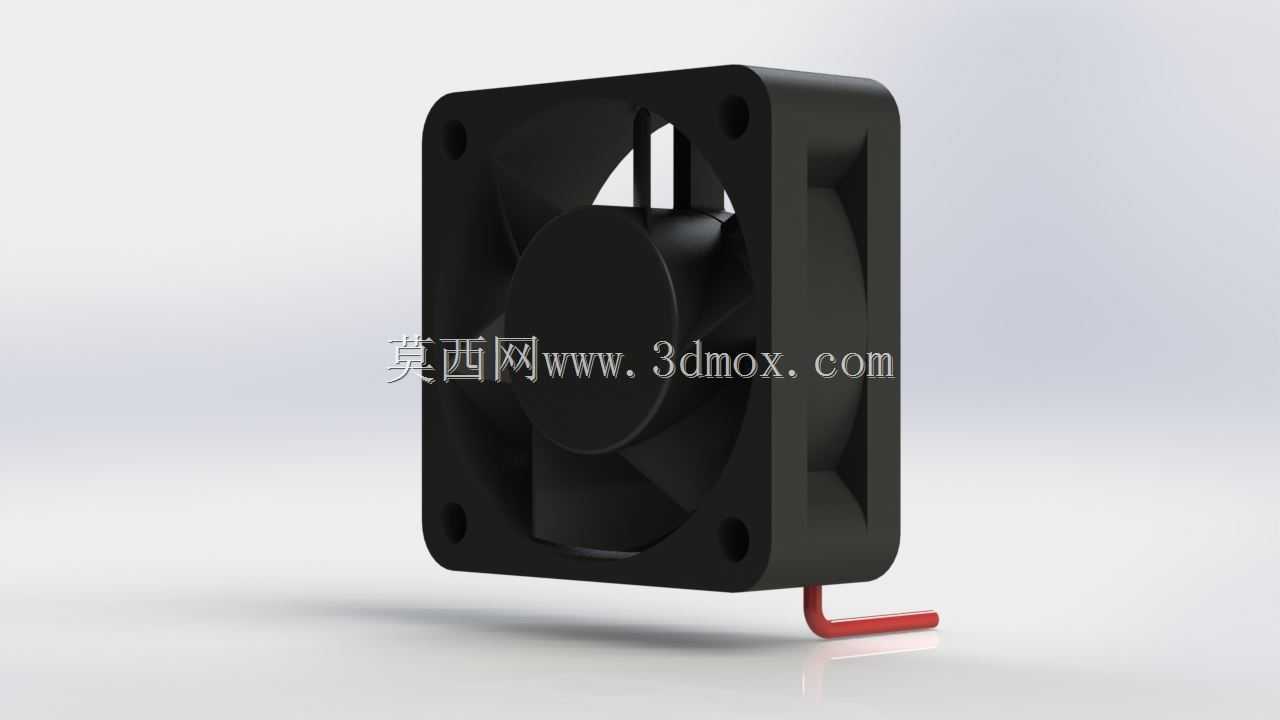

　　从结构设计逻辑来看，这款扇体采用了四方安装框加中心轮毂的经典轴流扇布局，四个角位预留的沉头安装孔是行业通用的安装基准，孔位间距遵循小尺寸散热扇的通用安装规范，安装时不需要额外做转接支架，直接用M3规格的螺丝就能固定在机柜侧板、散热鳍片支架或者设备通风孔位上，安装边界的预留尺寸只需要比外框单边大1mm左右即可，不会占用过多设备内部的结构空间。外框的壁厚做了均匀化处理，既保证了注塑成型时的流动性，避免出现缩痕、缺料问题，也能在螺丝锁附时提供足够的支撑强度，不会因为锁附力过大导致框体开裂。

　　扇叶部分采用了七叶后倾式的小角度设计，这种叶型的优势在于相同转速下可以获得更平顺的出风气流，不会因为叶尖涡流产生过大的气动噪音，适配对噪音有要求的办公类电子设备、家用小型电器的使用场景。中心轮毂的内部预留了标准尺寸的直流电机安装位，轮毂和外框之间的筋条做了圆弧过渡处理，既可以减少气流经过支撑筋时产生的风阻，也能提升整个外框的结构刚性，避免扇叶高速转动时框体产生共振。扇体的进出风侧都做了微小的倒角处理，一方面可以避免安装、维护时锋利的边缘划伤操作人员，另一方面也能引导气流更顺畅地进入扇叶区域，减少进风侧的紊流损失。

　　在实际选型适配时，这类小扇体通常搭配设备内部的导风罩使用，把气流精准导向功率器件的散热片表面，避免气流在腔体内部乱窜形成无效循环。设计建模时需要特别注意扇叶和外框内壁的间隙控制，间隙过大会导致叶尖漏风降低送风效率，间隙过小则容易因为注塑件的形位公差、电机转动时的径向窜动导致扇叶刮擦外框，产生异响甚至卡滞故障。另外安装孔的沉头深度也需要和常用螺丝的头部尺寸匹配，保证螺丝锁附后头部不会突出框体表面，避免和相邻的结构件产生干涉。

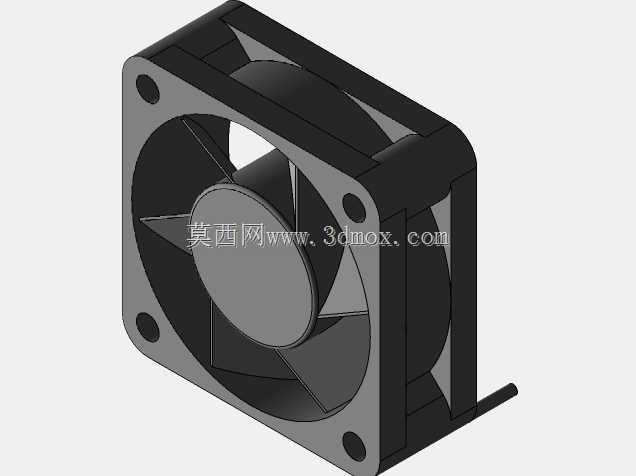

　　不同于高压大流量的离心风机，这类轴流小扇的风阻特性偏软，适合在风阻较低的直通风道里使用，如果设备内部的防尘网密度过高、散热鳍片间距过密，会导致实际工作点偏离高效区间，送风量出现明显衰减，这也是结构设计时需要提前和热设计工程师协同校核的部分。扇体的外框材质通常选用阻燃级ABS或者PBT材质，满足电子设备的阻燃要求，即使电机出现异常过热也不会引燃周边的塑料元件。从建模细节来看，这款模型还原了扇叶的曲面弧度、安装孔的沉头结构、外框的加强筋布局，能够直接用于设备的结构装配干涉检查，也可以作为热仿真时的流体域模型基础，帮助工程师在设计阶段提前评估风道布局的合理性，减少后期打样验证的迭代次数。
