单级1:2传动比齿轮减速装置结构

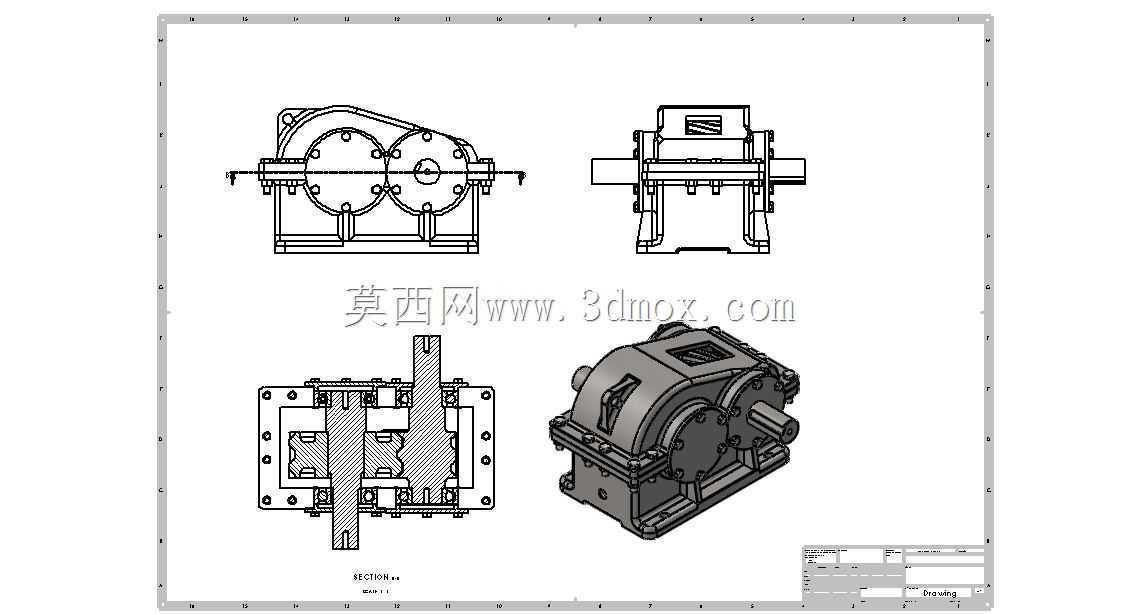

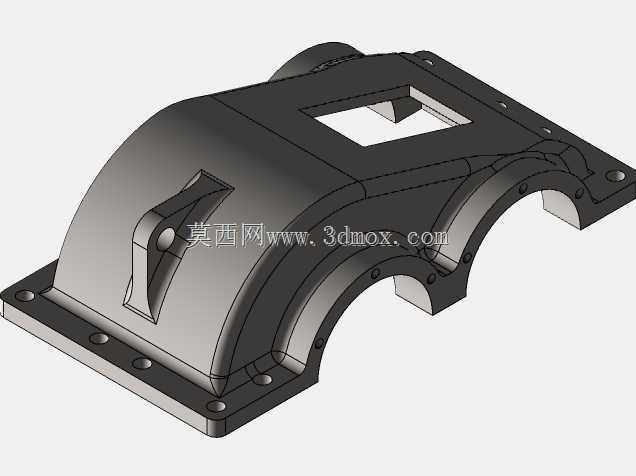

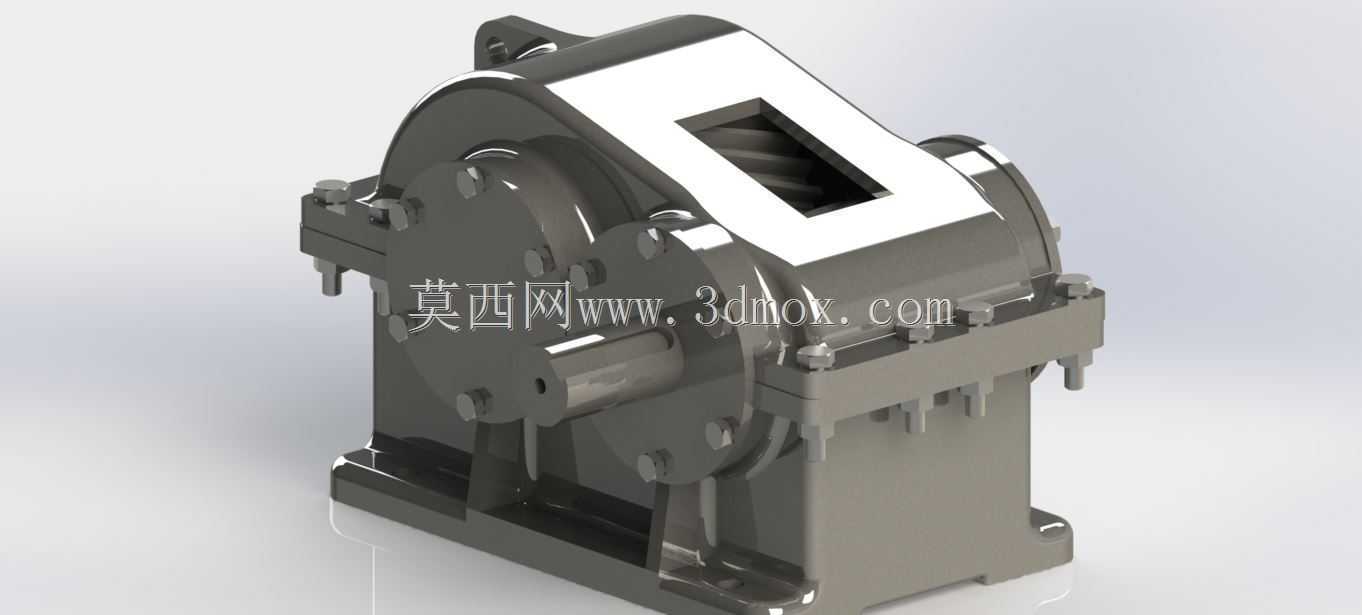

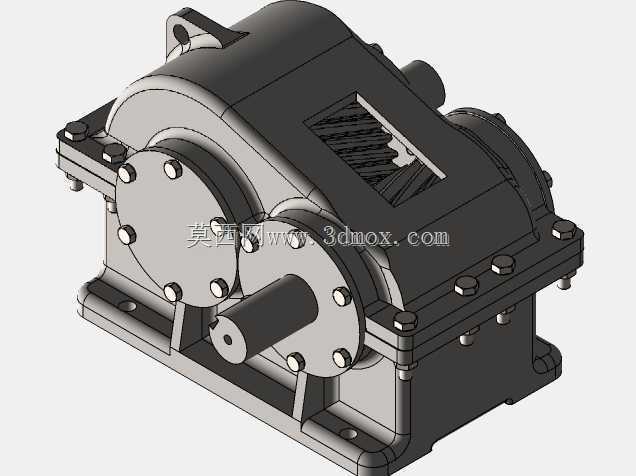

　　这款1:2传动比的齿轮减速装置，在中小功率传动场景里有着非常广泛的适配性，常见于轻工生产线的辊道驱动、小型输送设备的动力端、实验室小型试验台的转速匹配单元，也可作为专用设备里的前置减速模块，用来匹配原动机与工作端的转速差，同时放大输出扭矩，让工作端获得更适配的负载驱动能力。从结构设计逻辑来看，整个装置采用剖分式箱体结构，上下箱体通过定位销与螺栓完成精准拼接，既保证了齿轮啮合腔的密封性能，也给后期的齿轮检修、轴承更换留出了操作空间，不需要完全拆解设备安装基座就能完成内部维护。

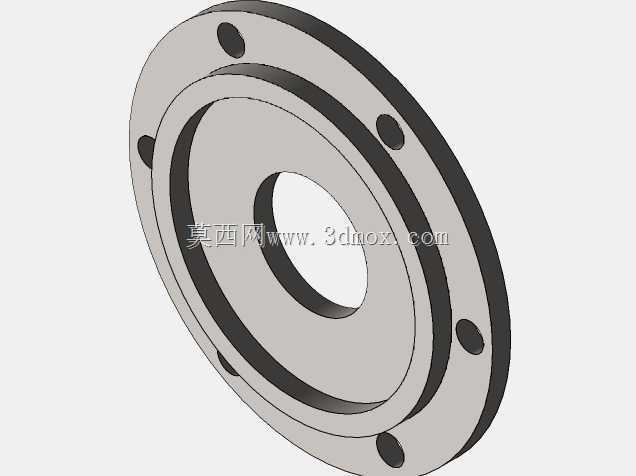

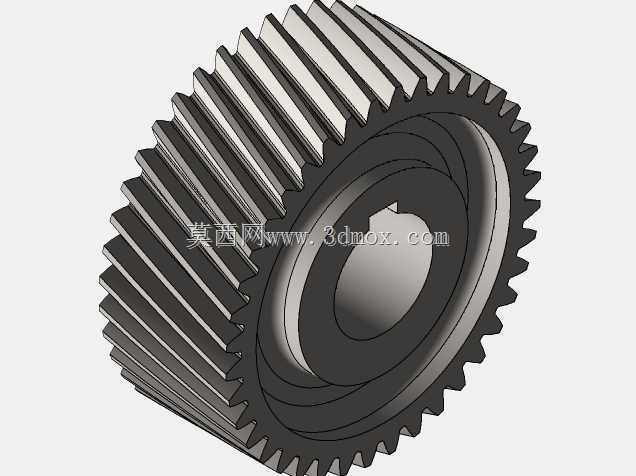

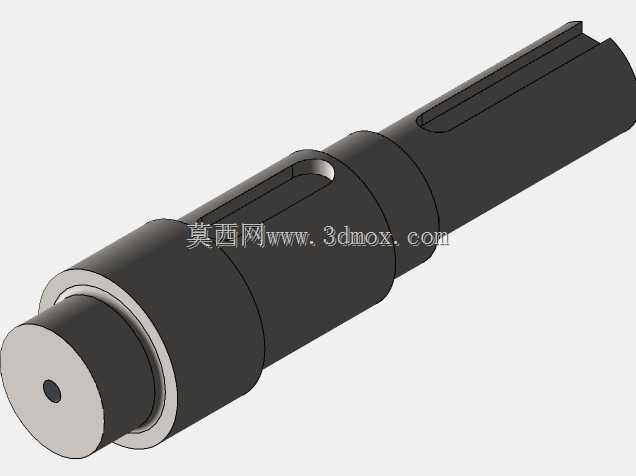

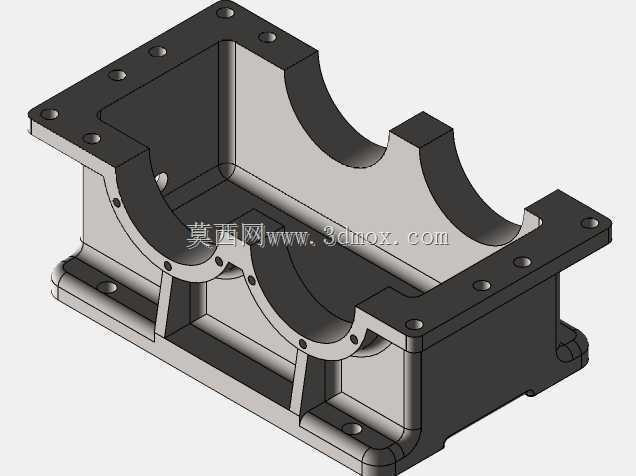

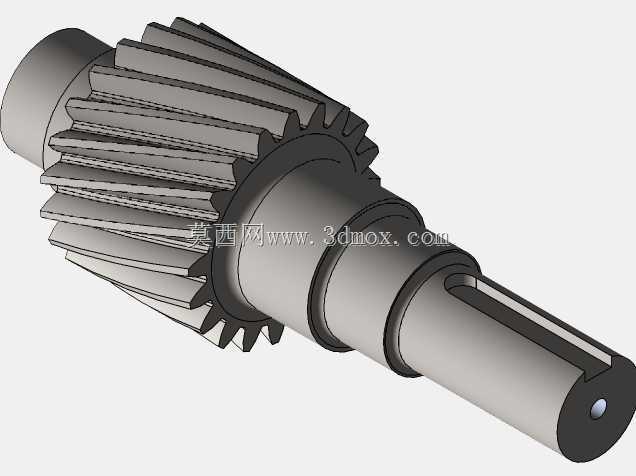

　　箱体底部设置了一体化的安装底座，底座上预留了四个对称布置的安装螺栓孔，安装时可以直接通过螺栓将整机固定在设备机架的安装平面上，安装基准面经过铣削加工，平面度控制在合理公差范围内，能有效避免安装后出现轴系偏载的问题。输入轴与输出轴采用平行轴布置，轴伸端都设计了密封结构，防止箱体内部的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入啮合腔破坏齿轮啮合面。齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮，斜齿啮合时的重合度更高，传动过程更平稳，冲击与噪声更小，适合中低速连续运转的工况。

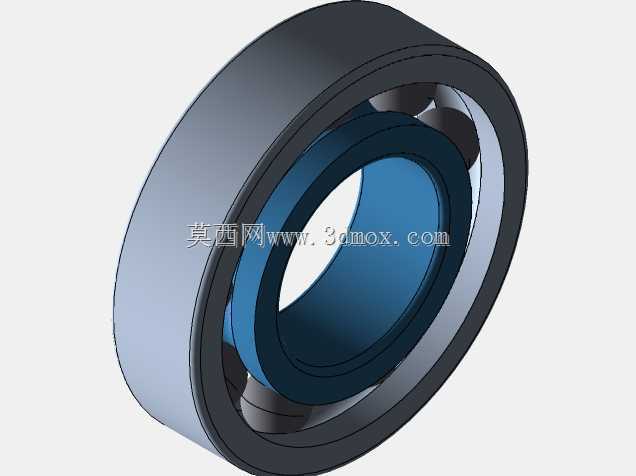

　　设计过程中，首先确定了1:2的固定传动比，根据传动比匹配了对应齿数的主从动齿轮，齿轮的模数选择兼顾了承载能力与结构紧凑性，既不会因为模数过小导致齿根强度不足，也不会因为模数过大让整机外形尺寸超出常规安装边界。轴系的支撑采用深沟球轴承，分别布置在齿轮的两侧，用来承受径向载荷与少量的轴向载荷，轴承的安装位置预留了润滑通道，箱体内的润滑油可以通过齿轮旋转带起的飞溅油液进入轴承位置，完成润滑与散热，不需要额外设置复杂的强制润滑系统，降低了整机的维护成本。箱体顶部开设了观察窗口，可以直接观察内部齿轮的啮合状态，也可以通过这个窗口补充润滑油，窗口配有密封盖板，通过螺栓固定，防止杂物进入。

　　整机的外形轮廓方正，没有多余的外凸结构，安装时的边界尺寸控制紧凑，输入轴与输出轴的中心高按照常规通用减速装置的尺寸序列设计，能够直接替换同规格的现有减速装置，不需要对原有设备的安装基座做额外改造。在实际选型应用中，这款减速装置适合输入转速不超过1500rpm的工况，能够稳定传递额定范围内的扭矩，日常使用时只需要定期检查油位、更换润滑油，就能保证长期稳定运行。结构建模过程中，所有的配合面都按照实际加工公差做了对应处理，螺栓连接位置、轴承安装位、齿轮啮合位置的配合关系完全符合机械设计手册的规范，不存在干涉问题，能够直接用于工程参考、结构教学或者同类型产品的改型设计参考。从安装边界来看，整机的宽度方向尺寸控制在适配小型设备安装空间的范围内，轴伸长度符合通用连接件的安装要求，不管是连接联轴器还是带轮，都有足够的操作空间，底座的安装孔间距符合通用安装尺寸标准，现场安装时不需要额外打孔适配，能大幅缩短设备的装配周期。
