卧式单级端吸离心泵内部剖切结构

　　这套三维结构围绕卧式单级端吸离心泵展开，剖切表达把蜗壳、叶轮、泵轴、轴承、密封和支架之间的装配关系完整呈现出来，适合在给排水、循环水、工业流体输送和设备配套场景中做结构核对。实际选型时，这类泵常布置在泵房基础或撬装管路上，轴向吸入、径向排出的接口形式便于与直管段对接，底座支脚承担整机重量并限制运行振动，检修时可沿轴向抽出转子组件，不必大范围拆卸进出口管线。

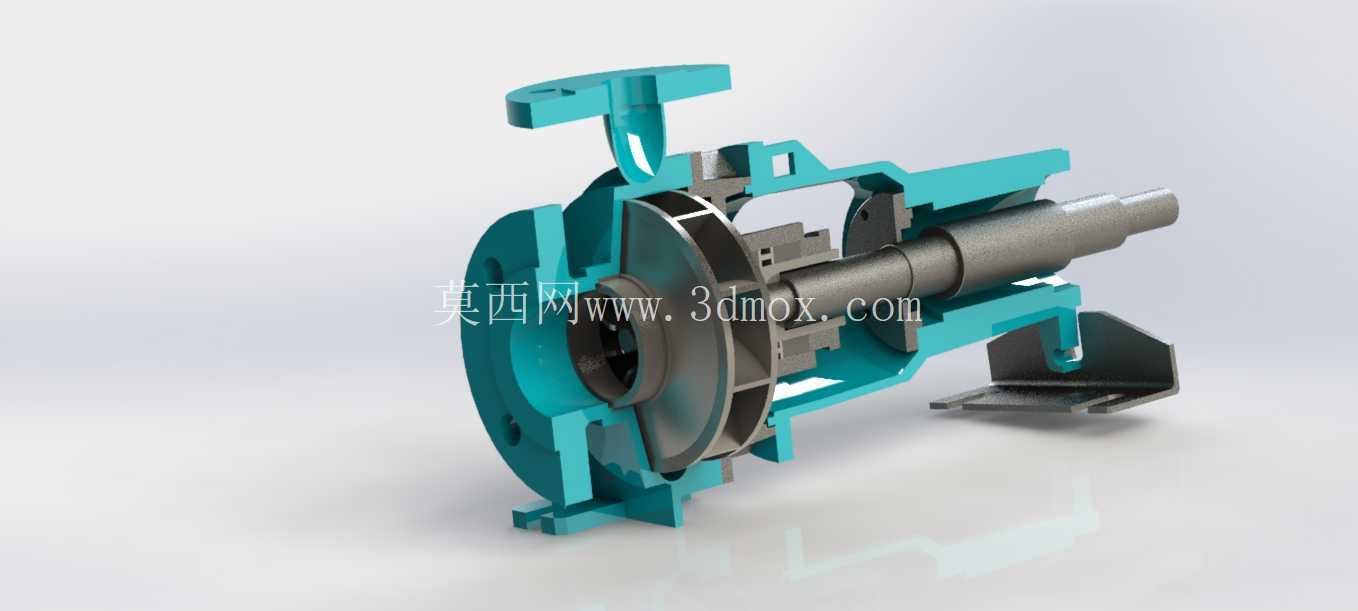

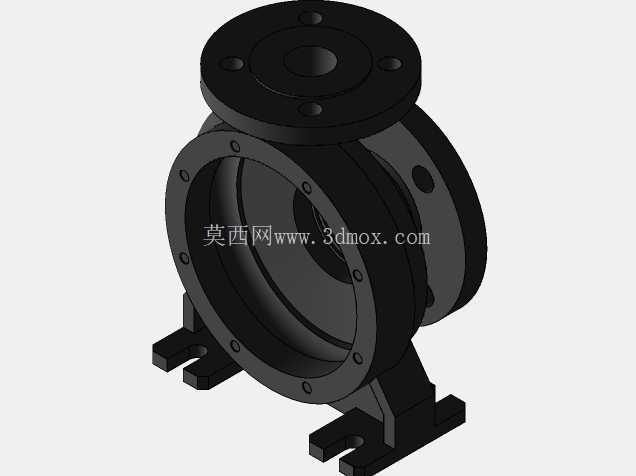

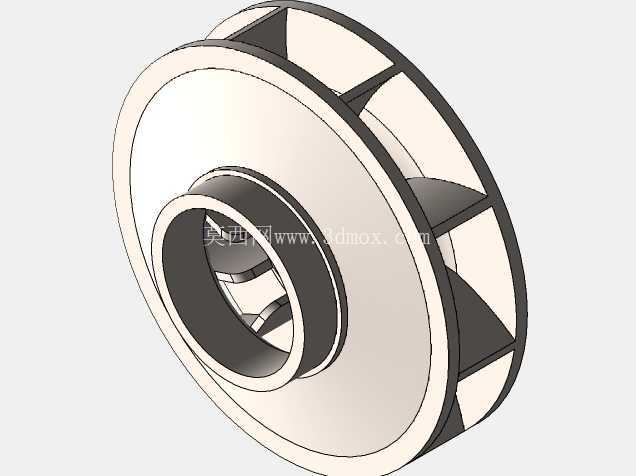

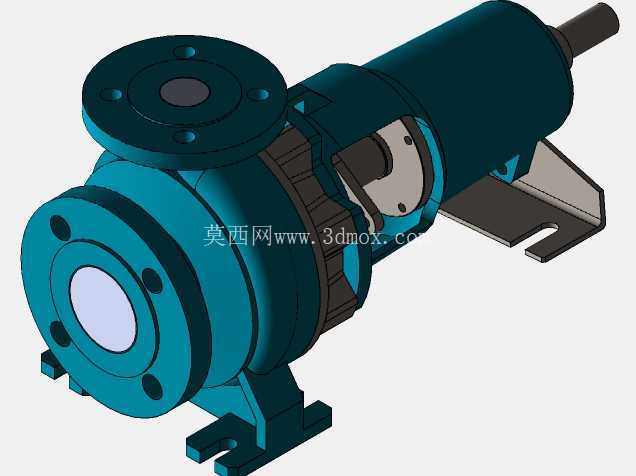

　　从功能上看，液体由轴向入口进入叶轮中心，随叶片旋转获得动能，再经蜗壳流道扩压后从出口送出。模型中叶轮采用后弯叶片思路，叶片型面与前后盖板形成连续流道，轮毂处与泵轴配合传递扭矩；蜗壳内壁按螺旋扩压路径构建，剖切开的青色壳体可以清楚看到流道从隔舌附近向出口逐渐扩大的截面变化。泵轴贯穿叶轮、密封腔和轴承部位，轴肩、台阶和锁紧位置用于确定零件轴向位置，避免高速运转时出现窜动。

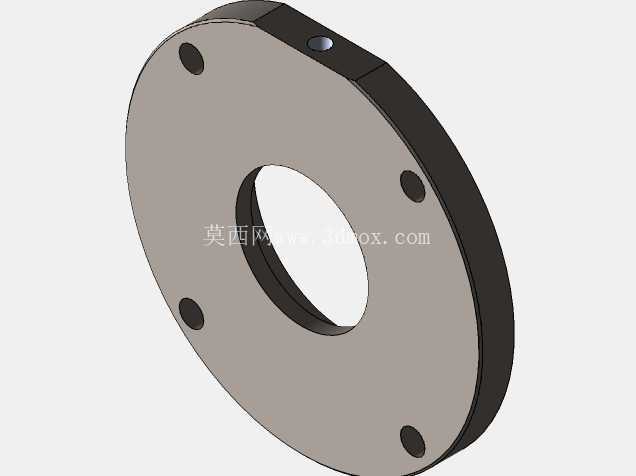

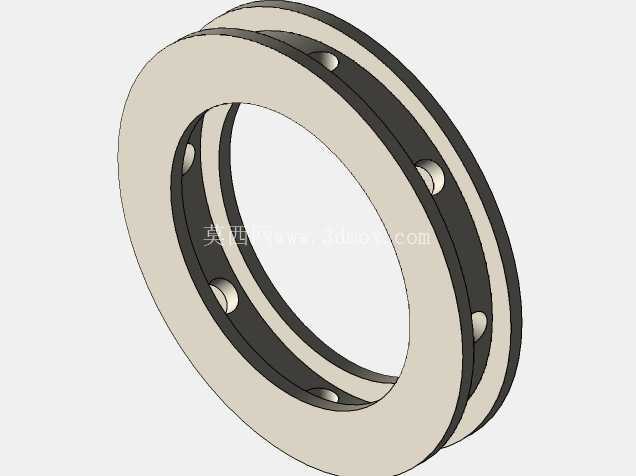

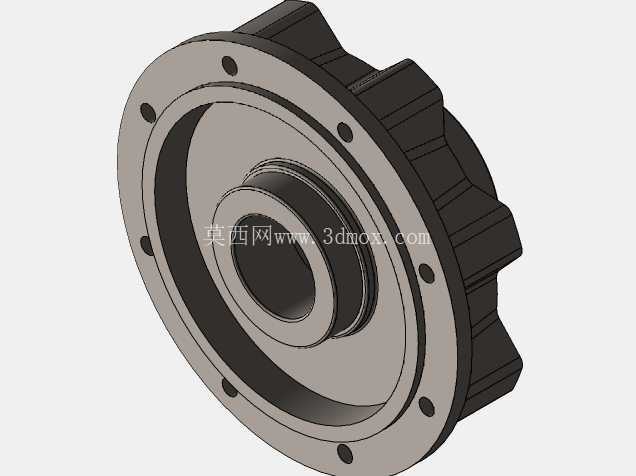

　　密封与支承是这类泵可靠性的关键。模型在叶轮后侧保留了密封腔结构，可对应机械密封或填料密封方案；机械密封依靠动环、静环贴合面控制泄漏，填料方案则通过压盖调节填料松紧。轴承部位沿轴系布置，能够承受径向载荷和少量轴向载荷，轴承座与支架相连，使转子在水力载荷下保持稳定对中。联轴器侧轴端向外伸出，用于连接电动机或其他驱动装置，轴端长度、键槽位置和中心高需要在整机布置时与驱动端统一校核。

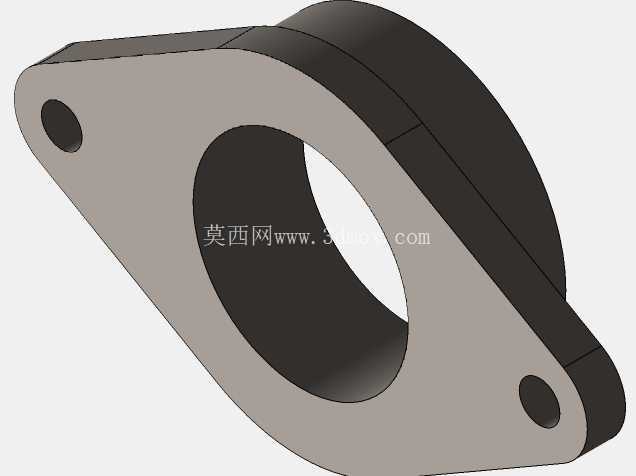

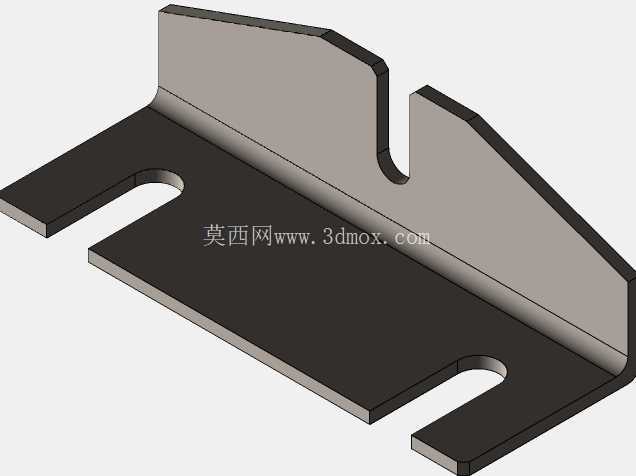

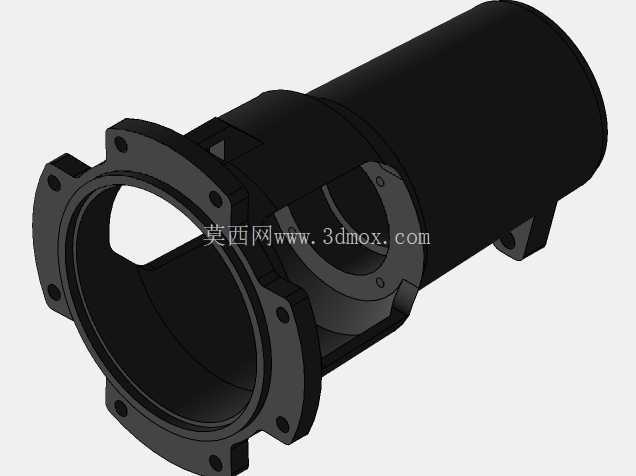

　　设计思路上，壳体承担承压与流道导向双重作用，壁厚在高压区、法兰附近和支脚过渡处适当加强，蜗壳外部加强筋提高刚性；支架既要托住轴承组件，又要为拆装留出操作空间。进出口法兰的螺栓分布圆、密封面直径和接管方位决定管路边界，底座安装孔间距、地脚孔位置和泵轴中心高则决定基础设计。外形边界需重点控制泵体最大外径、轴向总长、出口高度以及起吊部位，避免在狭窄泵房内与阀门、弯管和检修通道干涉。

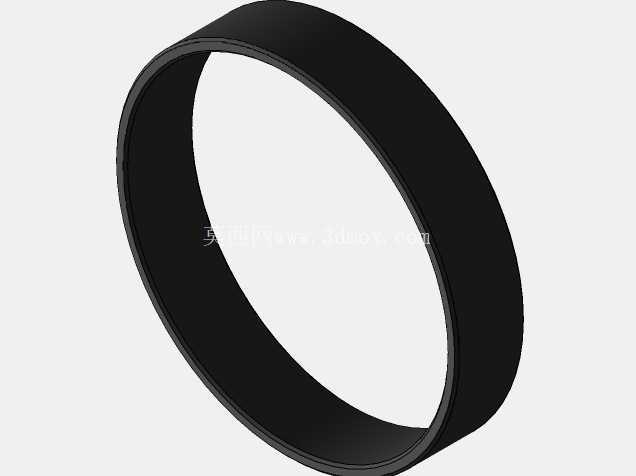

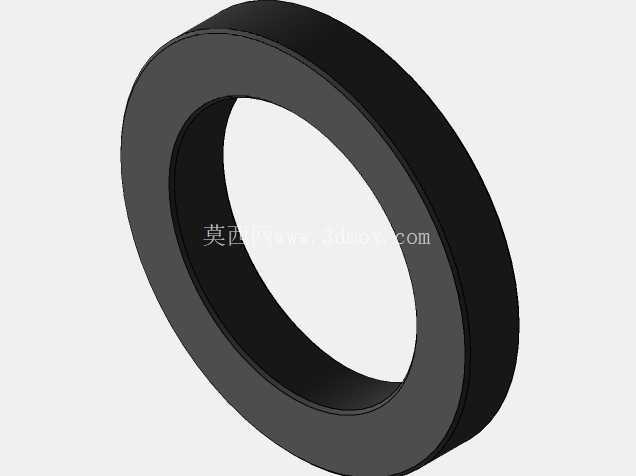

　　建模时可按壳体总成、转子总成、密封总成、轴承支架和底座附件分层处理。叶轮与蜗壳之间保留必要的口环间隙，间隙过小容易摩擦，过大则会增加回流损失；轴承内圈、轴套、锁紧螺母和叶轮的轴向压紧顺序要符合装配逻辑。剖视状态下，不同材质和功能件通过颜色区分，青色承压壳体、深色轴系和银灰色叶轮形成清晰层次，便于评审流道走向、密封位置和支撑跨距。

　　在工程应用中，还要结合流量、扬程、介质温度和吸入条件复核汽蚀余量、轴功率和转向。吸入管路应尽量减少弯头和局部阻力，出口侧设置止回与切断元件；泵体排气、放水和压力表接口虽然在模型中属于细小特征，却直接影响现场调试。整体结构强调通用端吸泵的紧凑布局，转子可抽出、密封可维护、轴承可润滑，三维表达不仅展示外观，更把内部水力件与传动件的空间关系落实到可检查、可装配、可维护的结构层面。
