多级平行轴齿轮减速箱结构设计

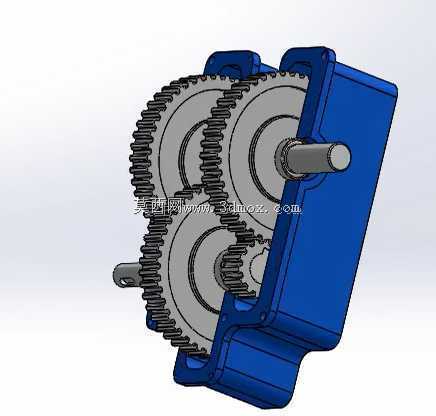

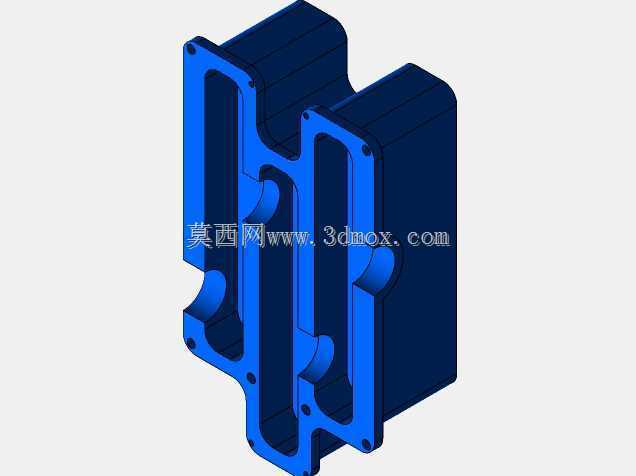

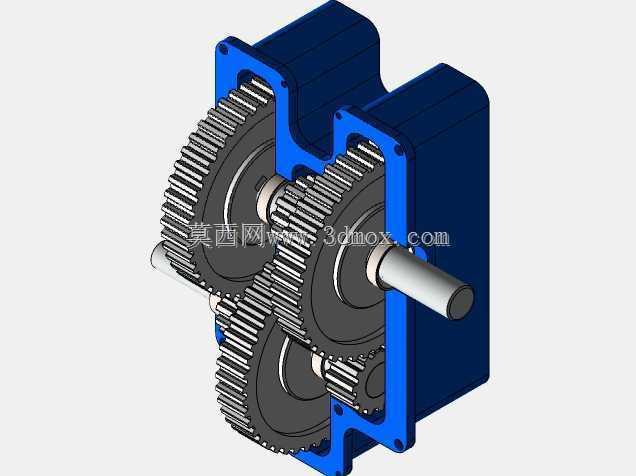

　　在工业传动系统的实际选型与结构设计工作中，这类平行轴布置的多级齿轮减速箱，是中小功率动力传输场景里应用占比极高的传动部件，常被配套在输送线驱动端、小型工装进给单元、农用机具动力输出端、轻工包装设备的执行机构上，用来匹配原动机与工作端的转速差，同时完成扭矩的匹配输出。从结构布局来看，该减速箱采用剖分式蓝色铸铁箱体作为承载基体，箱体内腔预留了足够的齿轮啮合空间与润滑油储油腔，箱体结合面加工有定位销孔与螺栓连接位，能保证上下箱体装配后的同轴度精度，避免轴系运转时出现偏载磨损。

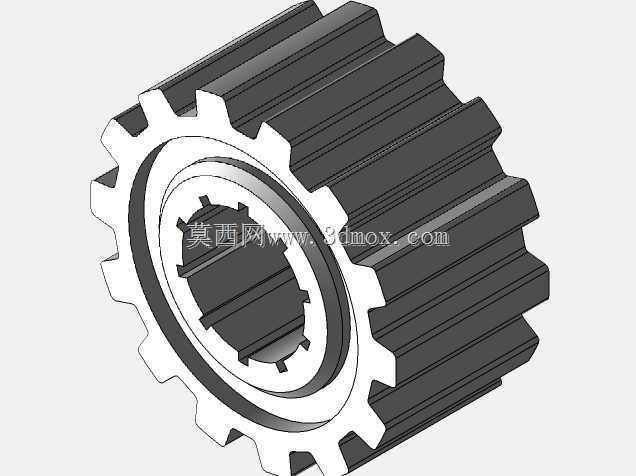

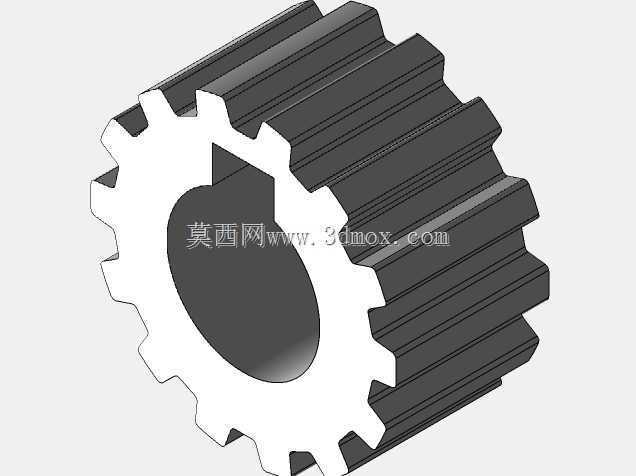

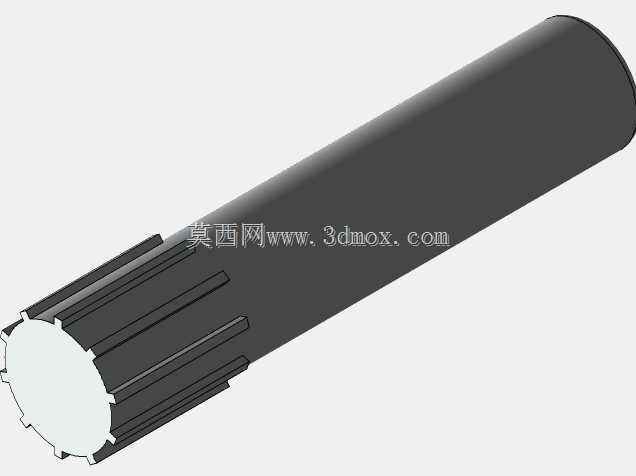

　　输入轴与输出轴采用平行轴排布方式，轴系上依次布置了不同模数、不同齿数的渐开线圆柱齿轮，通过多级齿轮啮合的速比匹配，将输入端传入的高转速低扭矩动力，逐级转换为低转速大扭矩的动力输出，每一级齿轮的啮合参数都经过齿面接触强度与齿根弯曲强度校核，能保证额定负载下的长期运转可靠性。从安装边界来看，箱体法兰端面上加工有均匀分布的安装螺栓孔，输入、输出轴的轴伸长度与轴径尺寸符合常规传动配套的尺寸规范，用户在做设备配套时，无需额外改动安装接口，即可直接通过法兰螺栓将减速箱固定在设备机架上，轴端可通过键连接直接对接联轴器、链轮或者带轮，大幅缩短现场装配的调试周期。

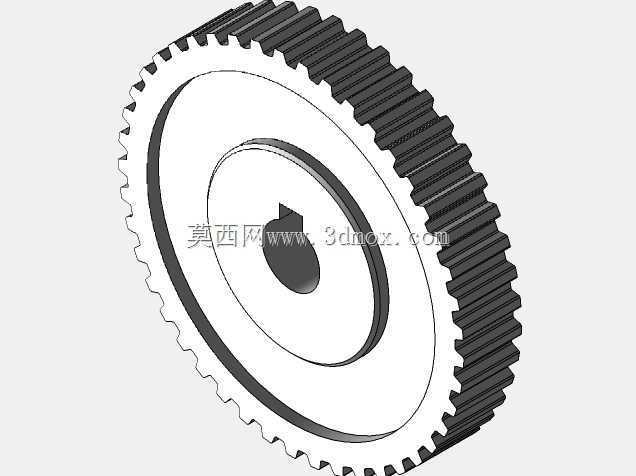

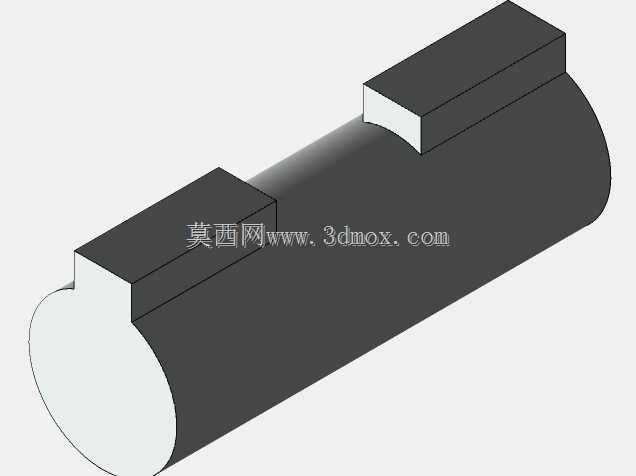

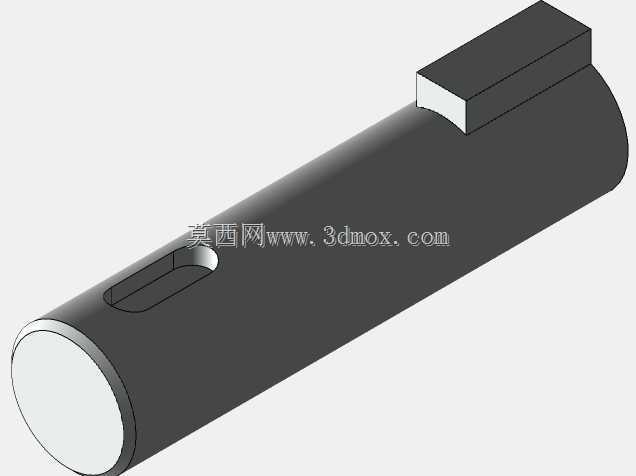

　　设计过程中，齿轮与轴的配合采用过盈配合加平键周向固定的方式，轴系两端配置了对应规格的滚动轴承，轴承位的轴肩尺寸严格按照轴承安装的工艺要求设计，既保证轴承内圈的轴向定位可靠，也预留了轴承装配时的压装导向段，避免装配过程中损伤轴承滚道。箱体内腔的齿轮布置充分考虑了润滑路径，低速级大齿轮的齿圈下部浸入箱体底部的润滑油池，齿轮运转时能带起润滑油飞溅到各啮合齿面与轴承位置，实现无额外润滑泵的飞溅润滑，降低整机的配套成本与维护复杂度。箱体外侧的加强筋结构沿着轴承座受力方向布置，能在不额外增加箱体壁厚的前提下，提升箱体的整体刚性，避免齿轮传递大扭矩时箱体出现形变，导致齿轮啮合间隙变化、产生异响或者齿面偏磨的问题。

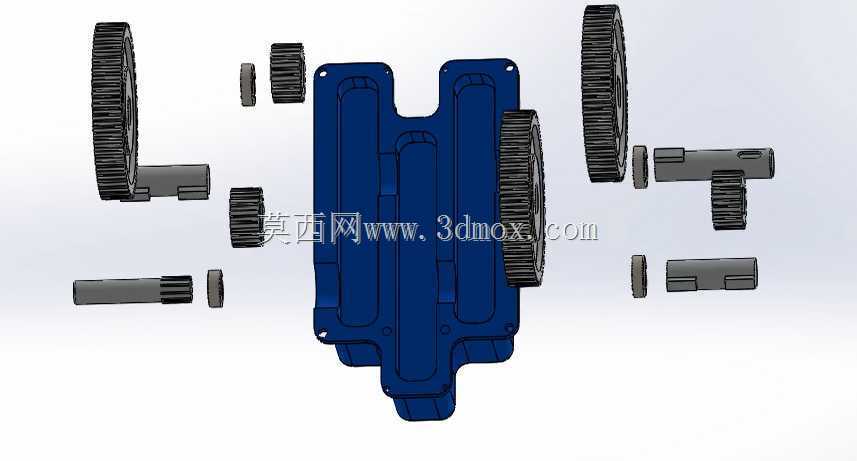

　　在实际工程应用中，这类减速箱的速比覆盖范围广，可根据不同的输出转速需求调整各级齿轮的齿数配比，不需要改动箱体的外部安装尺寸，就能适配不同工况的动力匹配需求，对于设备制造商来说，通用化的箱体接口能大幅减少备件的储备种类，降低生产与运维成本。轴端的密封结构采用接触式橡胶油封，能有效防止箱体内的润滑油泄漏，同时阻挡外部环境中的粉尘、碎屑进入箱体内污染润滑油，适合在多粉尘的车间生产环境、户外小型机具作业场景下长期使用。从三维建模的角度来看，该模型完整还原了减速箱从箱体、轴系、齿轮、紧固件到密封件的全部结构细节，每一个零件的装配关系都符合实际机械装配的工艺逻辑，不存在干涉错位的问题，既可以作为传动结构教学的演示模型，也能为同类型减速箱的改型设计提供结构参考，帮助设计人员快速完成安装尺寸核对、结构强度校核的前期工作，减少重复建模的工作量。
