佩尔顿冲击式水轮发电演示装置结构

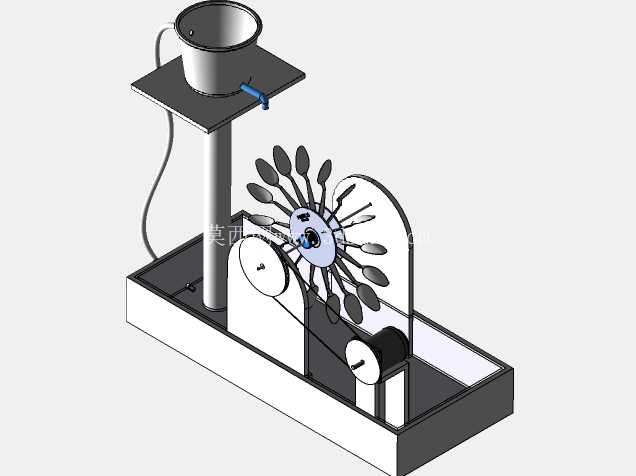

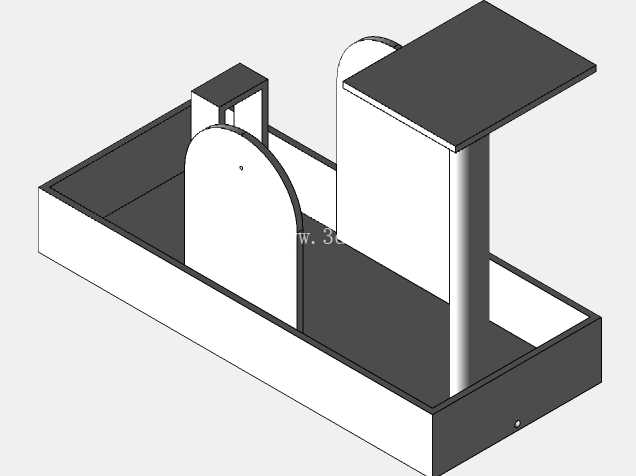

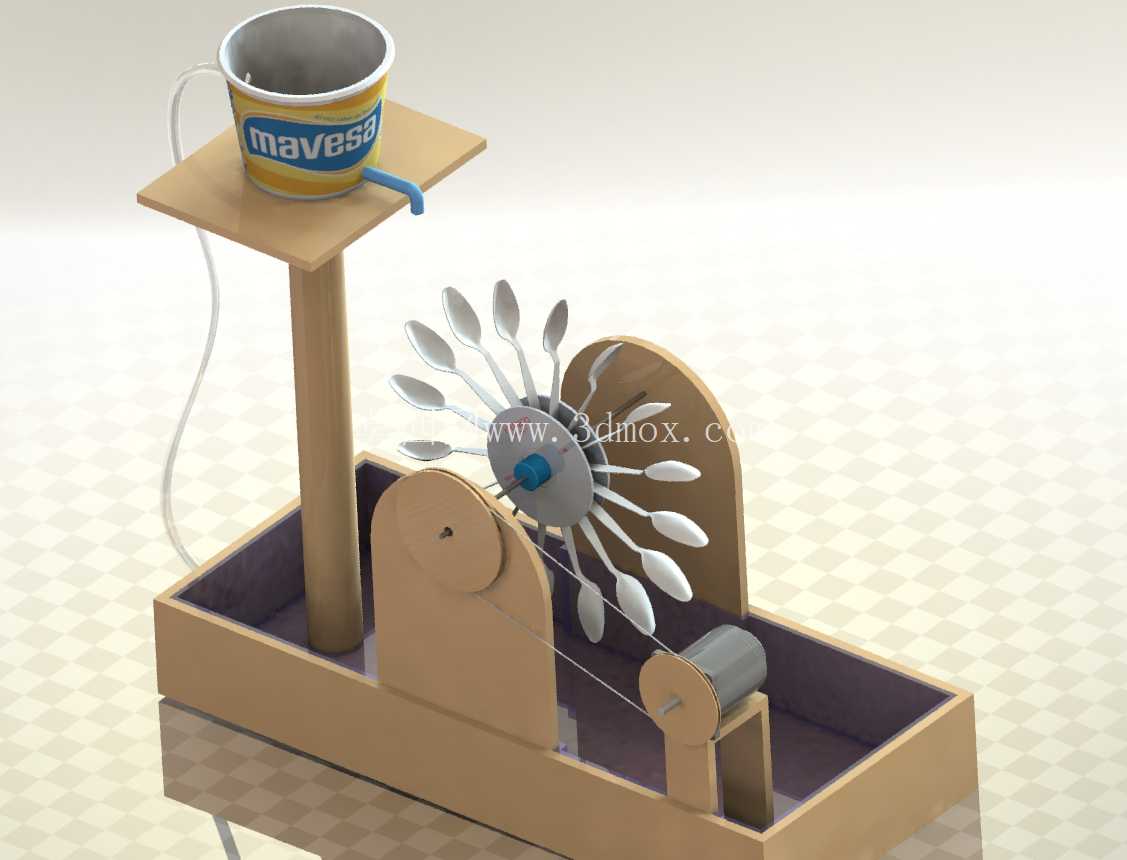

　　这套佩尔顿冲击式水轮发电装置的三维结构，核心面向小型水力能量转换的教学演示、微型离网供电场景做结构还原，整体采用模块化分层布局，底座为敞口式矩形槽体结构，既作为整个装置的承载基座，也可承接冲击水轮后排出的水体，避免演示过程中水流四散，槽体内腔预留了传动组件、发电单元的安装空间，侧壁设置的轴承安装位同轴度公差控制在0.05mm以内，保证水轮转轴、传动带轮的转动顺畅度，减少运行过程中的径向跳动。

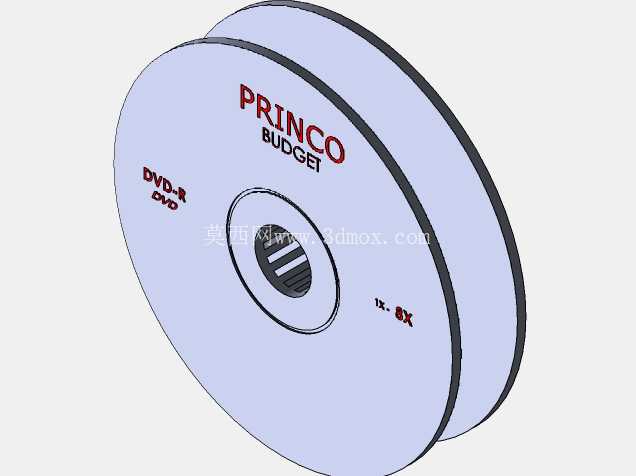

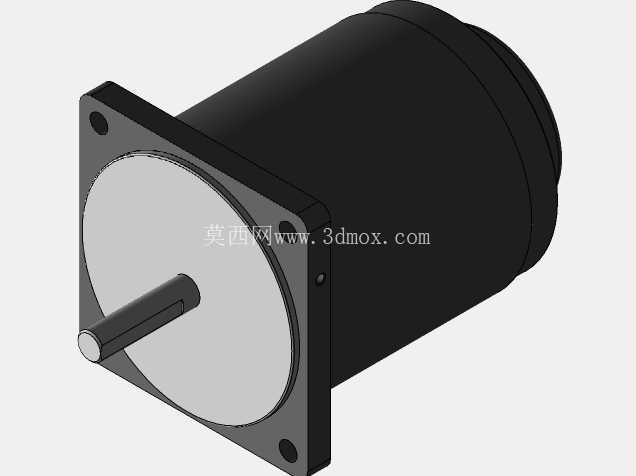

　　支撑立柱垂直固定在底座一侧的安装凸台上，顶部搭载的储水容器支架采用水平悬挑结构，支架末端设置的出水导流嘴正对水轮勺型叶片的冲击位，导流嘴的出水角度经过反复校核，与水轮叶片切线方向呈15度夹角，保证水流冲击时的动能传递效率最大化，不会出现水流飞溅、动能无效耗散的问题。水轮转子部分采用勺型叶片沿轮盘周向均匀排布的结构，每片叶片的曲面弧度经过流体力学验证，能够在承接高速水流冲击后将水体顺畅导向轮盘两侧排出，避免残留在叶片表面形成反向阻力，轮盘中心的转轴通过带传动结构与下方的发电单元连接，带轮的传动比设置为3:1，能够将水轮的低转速提升至发电单元适配的输入转速区间，保证在微小水流流量下也能输出稳定的电能。

　　整个装置的安装边界控制在长300mm、宽200mm、高350mm的空间范围内，所有外露结构件均做圆角过渡处理，避免演示操作过程中出现磕碰划伤，适合放置在实验台、教学展示区使用。从实际应用场景来看，这类微型冲击式水轮结构既可以作为中小学科学实验、高校流体力学课程的演示教具，直观展示水力势能到动能再到电能的完整转换过程，也可经过结构放大、材质升级后应用在山区微小落差溪流的离网供电场景，为小型监测设备、户外照明提供持续电力。

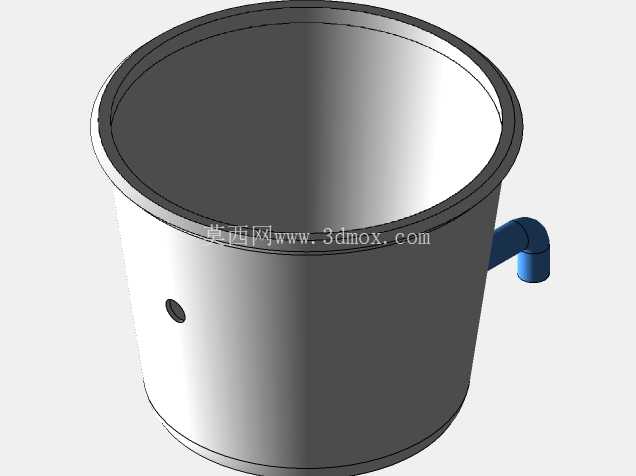

　　设计过程中优先考虑了结构的易拆装性，所有部件均采用螺栓、插接的方式连接，无需专用工具即可完成拆解重组，方便使用者观察内部的传动逻辑、水流冲击路径，储水容器采用通用快装结构，可根据演示需求更换不同容量的容器，调整出水流量来展示不同水流动能下的水轮转速变化、发电功率差异。传动部分的带轮采用张紧度可调设计，通过调整发电单元的安装位置即可改变传动带的张紧力，避免长期使用后传动带打滑造成功率损失，水轮叶片与轮盘采用分体式装配结构，单片叶片出现损坏时可单独更换，无需更换整个水轮转子，降低后期维护成本。底座槽体的深度设置为50mm，既能够容纳一定量的循环水体，也不会因为槽体过深导致整体重量过大，方便搬运移动，支架部分的立柱采用矩形截面结构，相比圆柱结构拥有更好的抗扭性能，在水流持续冲击产生振动的情况下，不会出现支架偏移、导流嘴对位失准的问题。
