带手动操作手柄的黄油飞阀结构设计

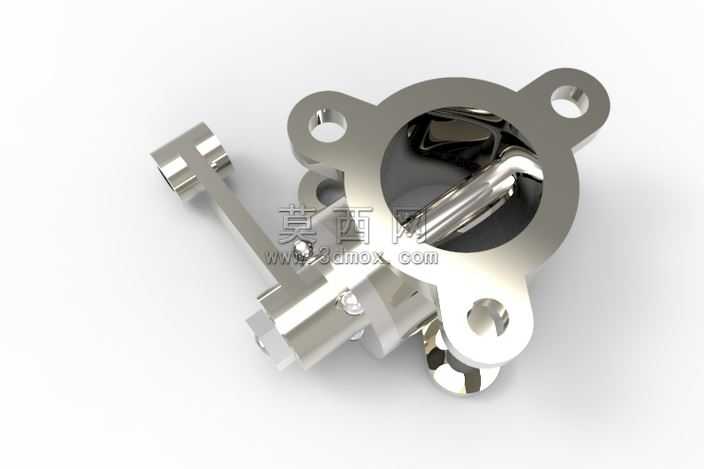

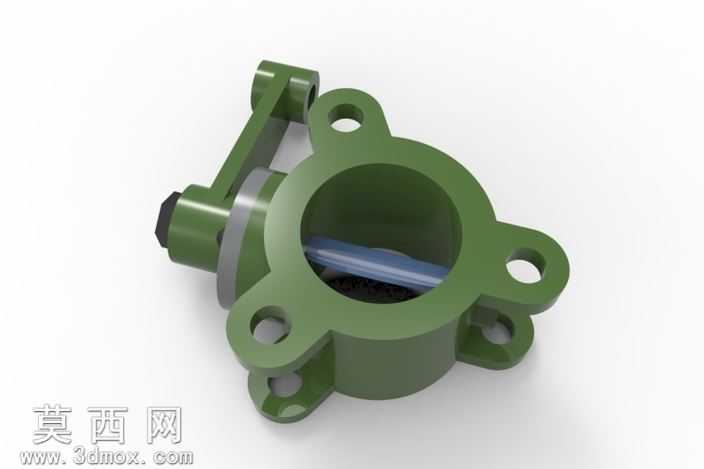

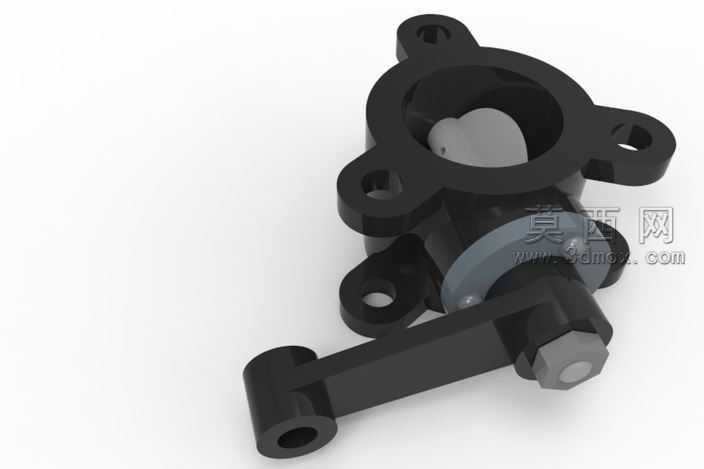

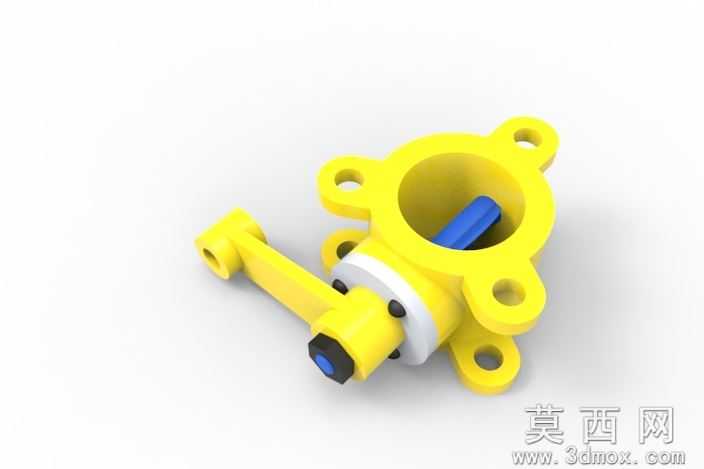

本作品为手动操控式黄油飞阀三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，严格遵循机械阀件的通用设计规范，对阀体、操作手柄、阀芯、密封组件、连接法兰耳座等全部零件进行独立建模后完成总装配，各零件间的装配约束完全匹配实际机械装配逻辑，不存在干涉错位问题，可直接用于装配验证、结构拆解演示或工程参考。渲染阶段采用工业产品常用的哑光金属材质表现阀体主体，还原铸铁或铸钢阀件的真实质感，对密封环部位赋予橡胶类哑光灰材质，操作手柄与阀体主体保持材质一致性，紧固件部位赋予金属亮面质感区分不同功能部件，场景采用纯白背景配合柔和漫反射光照，清晰呈现阀件的整体轮廓与局部结构细节，无多余光影干扰结构展示。结构设计上，该阀采用三耳式法兰连接结构，三个带通孔的安装耳沿阀体周向均匀分布，可通过螺栓实现与管路端面的稳固连接，适配常规工业管路的安装需求；侧置的长柄操作机构通过转轴与内部阀芯连接，扳动手柄即可带动阀芯转动实现流道的通断控制，操作力矩符合手动阀件的人机工程要求，无需额外辅助工具即可完成启闭操作；阀体内部流道做了平滑过渡处理，可减少流体输送过程中的阻力损失，适配黄油类粘稠介质的输送控制场景，密封部位采用环形密封件实现阀芯与阀体间的动密封，可有效避免介质泄漏问题。设计过程中优先考虑阀件的实用性与加工可行性，所有外部棱角均做了合理的工艺倒角，既避免应力集中提升零件结构强度，也符合实际机械加工的工艺要求，各零件的壁厚设计均匀合理，不存在壁厚突变导致的铸造或加工缺陷问题，安装孔位、配合尺寸均参考通用工业阀件的标准参数设定，具备较强的实际参考价值。
