ABAC型小型手动截止式控制阀三维设计

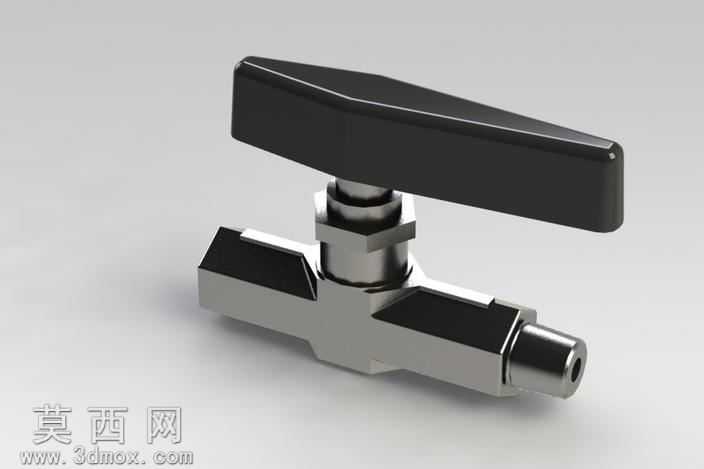

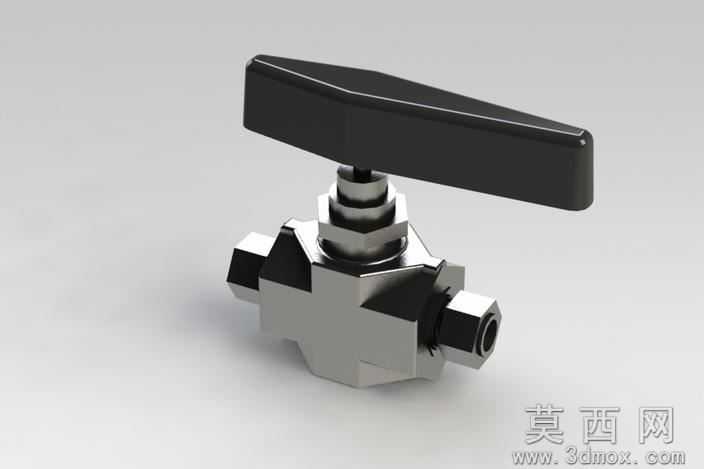

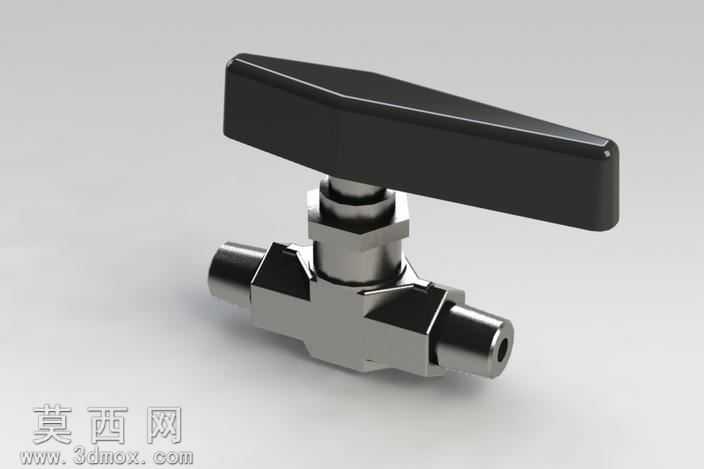

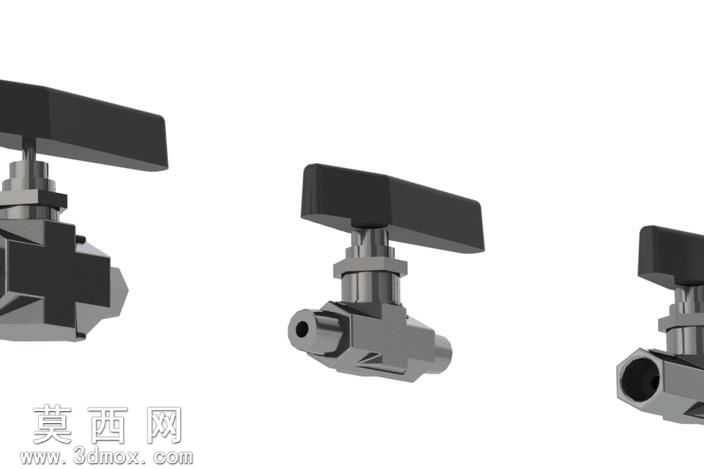

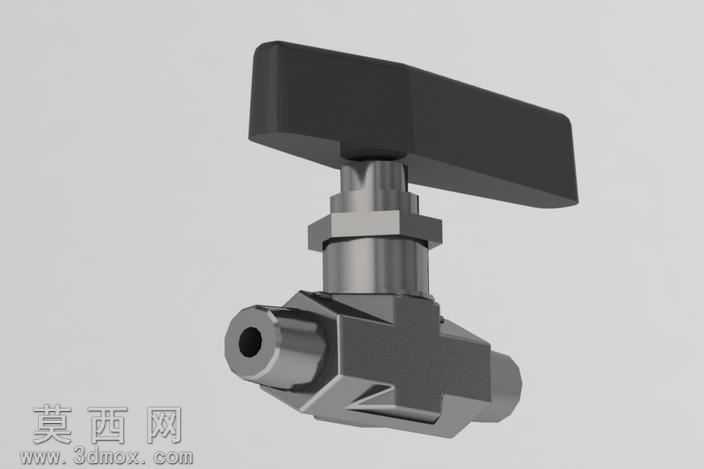

本作品为小型手动管路控制阀的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的尺寸配合规范，对阀体、阀杆、手柄、接头等所有零部件进行独立建模后完成虚拟装配，全程校验了各运动部件的干涉情况，确保手柄旋转启闭过程中无结构卡滞、无零件碰撞问题。渲染阶段采用Keyshot完成材质与光影调试，阀体主体采用金属镀铬材质，模拟不锈钢锻压件的金属质感，表面设置细微的磨砂纹理与高光线条，还原真实五金阀件的金属光泽与加工质感；操作手柄采用哑光黑色硬质工程塑料材质，表面添加细微的颗粒质感模拟注塑成型的表面效果，手柄边缘做了微小的圆角过渡处理，既符合实际产品的注塑工艺要求，也提升了握持操作的人机合理性。结构设计上，该阀采用角式管路连接结构，两端为外螺纹卡套接头，适配小通径的流体管路安装需求，阀杆与阀体之间设置了多级密封结构的建模预留位，可适配实际生产中的密封圈装配需求，手柄与阀杆采用扁位配合传递扭矩，避免操作时出现手柄打滑的问题。设计思路围绕小型仪表管路的流体控制需求展开，整体结构紧凑，体积小巧，操作力矩适中，可适配气动管路、小型液压回路、实验流体管路等多种场景的通断控制需求，建模过程中对所有零件的壁厚、过渡圆角、加工倒角都做了符合机械加工工艺的处理，避免出现无法实际生产的薄壁、尖角结构，装配体中保留了完整的配合关系，可直接用于工程图导出、运动仿真演示、3D打印样件验证等后续环节，模型的结构比例完全参考同类型工业阀件的实际尺寸进行1:1还原，能够直观呈现该类手动阀的装配逻辑与操作方式。
