ETD54应用变压器装配结构三维设计

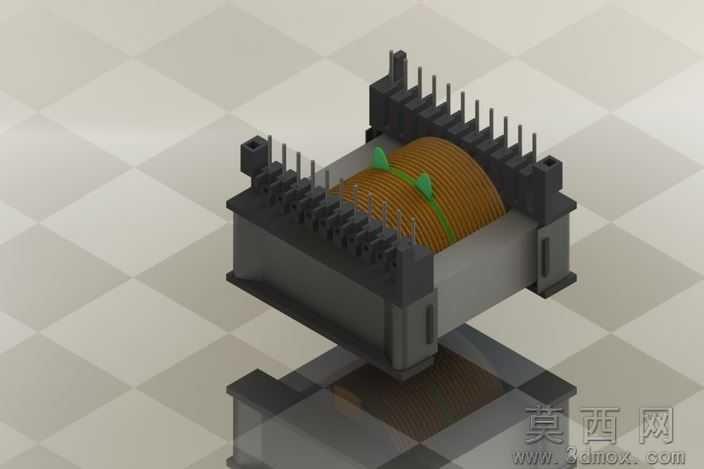

本作品为ETD54规格应用变压器的完整装配三维设计，建模阶段严格遵循电子变压器行业通用设计规范，以实际量产的ETD54变压器物理尺寸为基准进行1:1比例还原，确保各零部件的尺寸公差、装配间隙符合电子元器件生产装配的实际要求。建模过程中首先完成各独立零件的参数化构建：针对磁芯部分，还原ETD型磁芯特有的中柱圆形、边柱矩形的截面结构，精准还原磁芯对接面的平整结构与侧边定位卡槽的尺寸，保证磁芯装配后的闭合磁路结构符合电磁设计要求；针对线圈绕组部分，采用螺旋扫描特征还原多层漆包线绕制的层叠结构，还原绕组层间的绝缘结构与绕组表面的绿色绝缘胶带缠绕细节，清晰区分初级绕组与次级绕组的绕制范围与出线位置；针对塑料骨架部分，还原骨架的绕线筒体结构、两侧的挡边结构，以及侧边均匀排布的直插式引脚结构，精准还原引脚的直径、伸出长度与相邻引脚的间距，同时还原骨架上与磁芯配合的定位槽、与电路板安装对应的定位卡扣结构，保证骨架与磁芯、引脚的装配对位精度；针对引脚部分，采用金属材质特征还原直插引脚的圆柱结构与端部的焊接面结构。装配阶段按照实际生产的装配流程进行约束配合，先将引脚与骨架进行过盈配合约束，再将绕制完成的绕组与骨架筒体进行同轴配合约束，随后将两片ETD磁芯从骨架两侧对插，通过卡槽定位完成磁路闭合，还原装配完成后整体结构的相对位置关系，无干涉错位问题。渲染阶段采用写实材质配置：磁芯部分赋予哑光深灰色铁氧体材质，还原铁氧体磁芯特有的磨砂质感与低反光特性；绕组部分赋予棕褐色漆包线材质，还原漆包线表面的绝缘漆光泽与层叠绕制的纹理细节，绝缘胶带部分赋予半哑光绿色塑料材质，还原胶带的轻微褶皱质感；骨架部分赋予黑色阻燃工程塑料材质，还原注塑件的细微磨砂表面与均匀的哑光反光效果；引脚部分赋予亮银色镀锡金属材质，还原金属引脚的高反光特性与焊接端的平整质感。场景搭建采用浅灰菱形格地面作为展示背景，搭配柔和的三点布光方案，主光从斜上方投射突出模型整体轮廓与结构层次，辅光补充暗部细节避免阴影过黑，轮廓光勾勒模型边缘提升立体感，最终渲染图清晰展现变压器装配完成后的整体外观、各部件的配合关系与细节特征，可用于电子元器件结构展示、变压器设计参考、教学演示等场景，完整呈现了ETD54应用变压器从零件设计到装配成型的全流程三维设计成果。
