220kV变电站钢结构框架三维设计

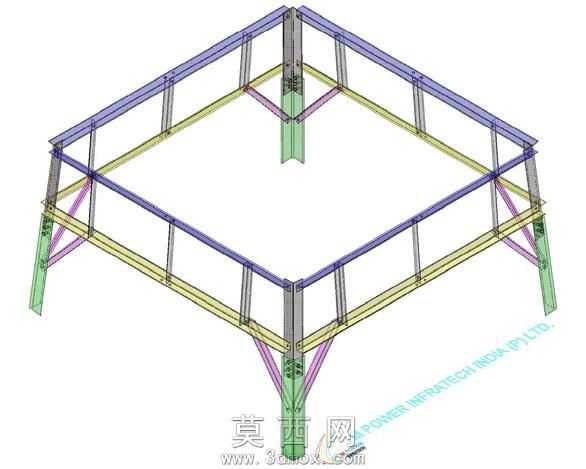

本模型为220kV变电站钢结构支撑框架的三维设计成果，建模过程严格遵循电力变电站构筑物的设计规范，采用线框加实体混合的展示方式清晰呈现结构逻辑。建模阶段首先依据变电站构架的常规尺寸比例搭建基准坐标系，依次完成竖向承重钢柱、横向连接钢梁、斜向支撑构件的参数化建模，每一处构件的截面规格、连接节点位置都经过合理推演，还原真实变电站构架的受力传递逻辑。材质设置上，针对不同功能的构件做了区分：竖向主承重柱采用绿色半透明材质模拟防腐涂装后的型钢柱体，横向分层的钢梁分别采用紫色、黄色半透明材质区分不同标高的连接梁系，斜向的三角支撑构件采用紫红色材质标识，既清晰区分了不同层级的结构部件，也能直观展示内部的节点连接关系，避免实体渲染遮挡内部构造。结构设计上，整体采用矩形对称布局，四根角部主柱作为主要竖向承重构件，每层横向设置闭合圈梁提升整体抗侧刚度，柱梁节点处增设三角斜撑强化节点抗剪能力，完全符合变电站户外构架的抗风、抗震受力要求，能够清晰展示构架的空间分层关系、构件连接逻辑，可用于电力设施施工交底、结构方案展示、变电工程教学演示等场景。设计过程中重点考量了构件的模块化拆分逻辑，所有钢梁、钢柱、斜撑均为独立可编辑的建模单元，方便后续根据实际项目参数调整构件尺寸、修改截面规格，也可在此基础上拓展添加母线支架、设备支座等附属构件，快速适配不同电压等级、不同布局方案的变电站构架设计需求，模型的线框展示模式也便于查看各构件的空间位置关系，避免实体模型的视觉遮挡问题，清晰呈现整个钢构架的传力路径与空间构成。
