正交啮合锥齿轮动力传输结构设计

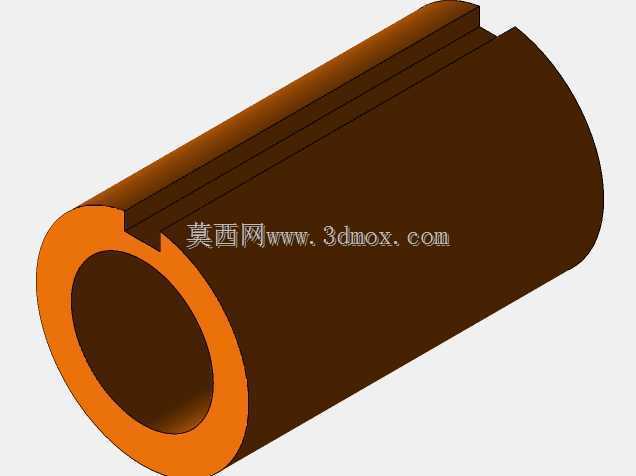

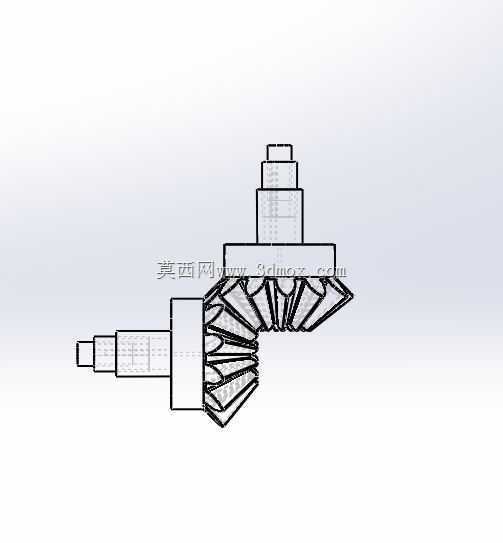

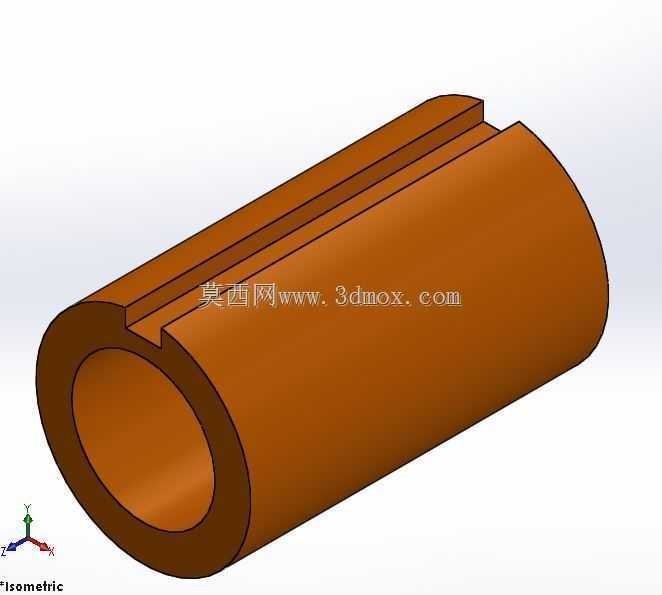

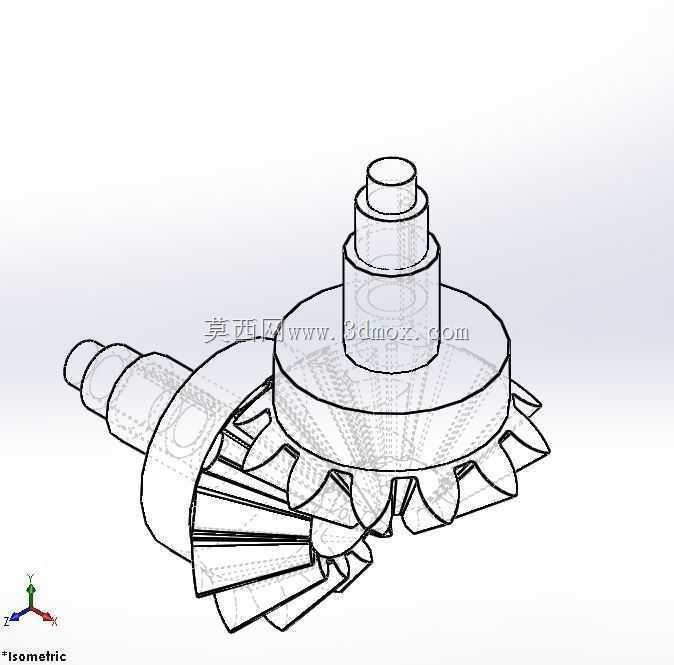

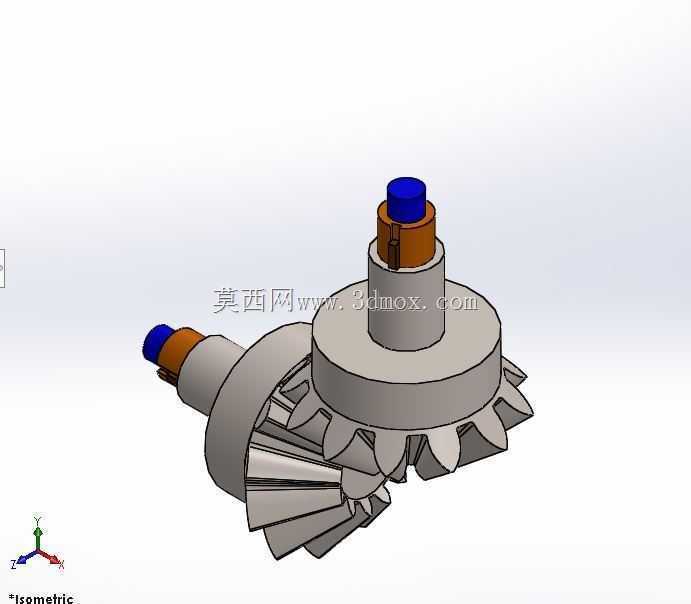

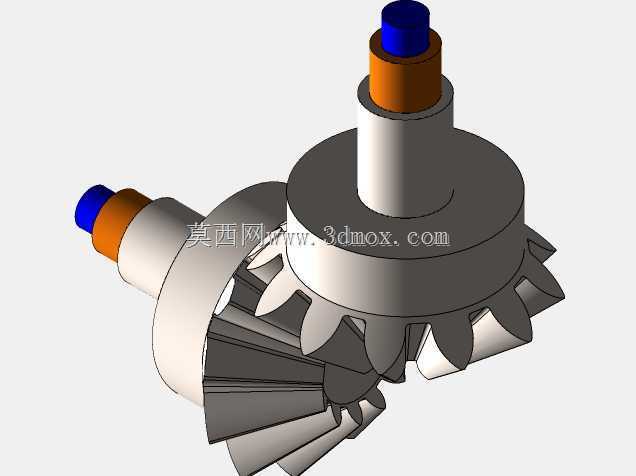

　　这套锥齿轮传动结构，核心解决的是相交轴之间的旋转动力换向传输需求，在各类需要轴线垂直转向的机械装备里应用十分普遍，小到台式钻床的进给传动、农用机械的分动箱，大到矿山设备的动力分流、船舶舷侧推进的换向机构，都能看到这类结构的身影。和直齿圆柱齿轮的平行轴传动不同，锥齿轮的轮齿分布在截锥体表面，啮合时两个齿轮的轴线呈固定夹角，这套结构采用的是最常用的90度正交布置，能直接将输入轴的水平旋转动力转换为垂直方向的输出，不需要额外增加换向联轴结构，能大幅压缩传动单元的整体安装空间。

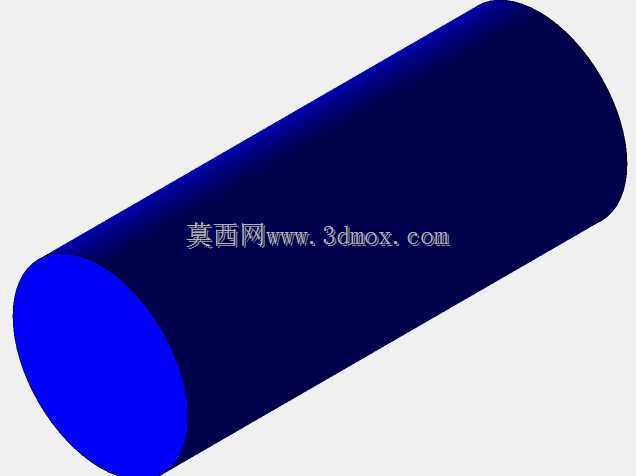

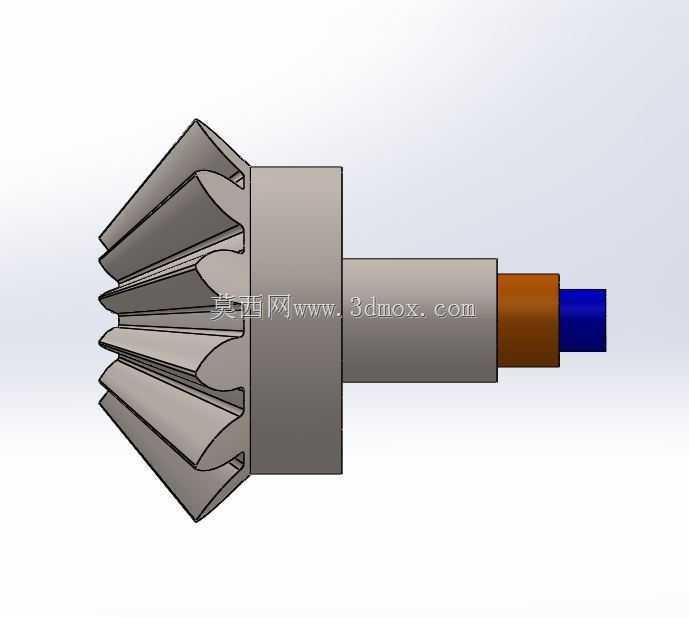

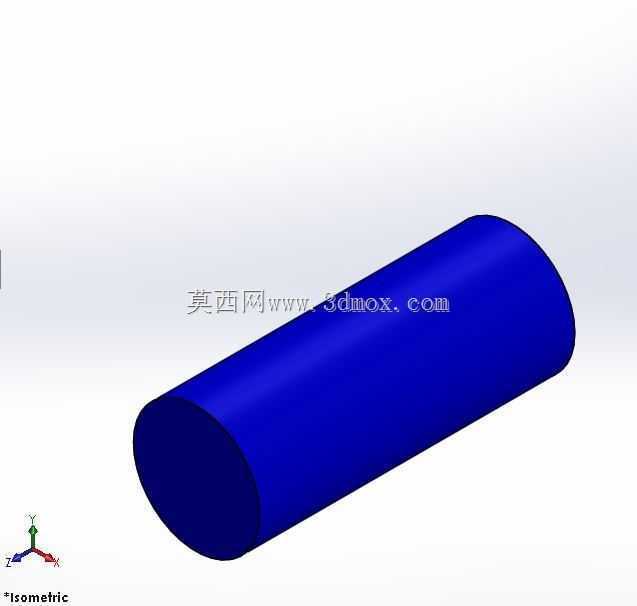

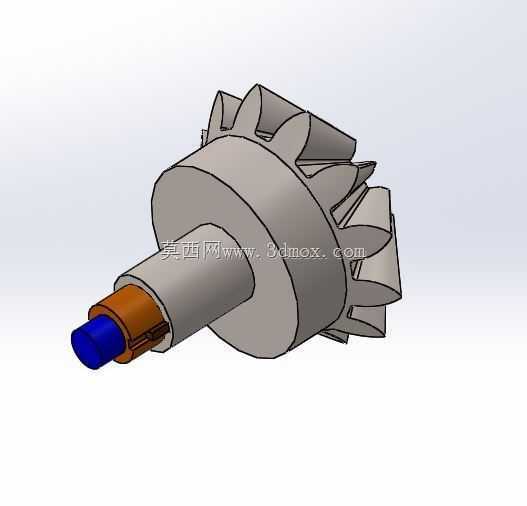

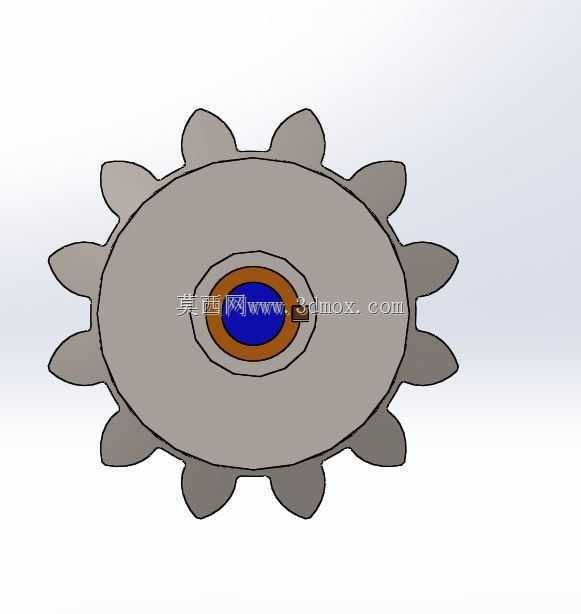

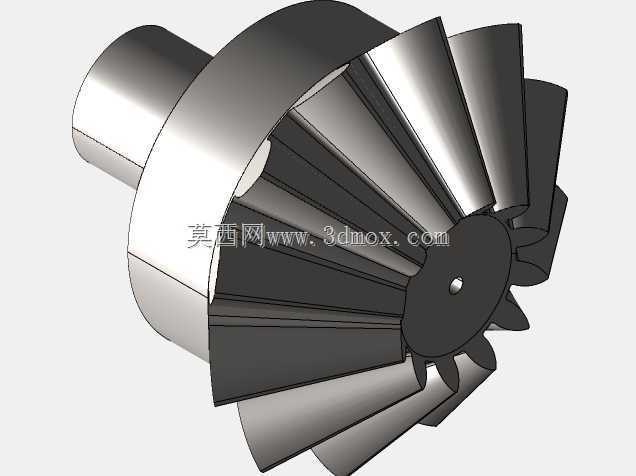

　　从结构设计逻辑来看，两个配对的锥齿轮分别做了轴体一体化设计，输入轴端预留了标准的轴伸段，轴肩位置做了明确的定位台阶，方便装配时和动力源的联轴器、带轮做轴向定位，轴段表面的粗糙度和公差带按照常规传动轴的配合要求设计，能适配通用的深沟球轴承或者圆锥滚子轴承安装，轴承位的轴径差考虑了装配时的工艺性，不会出现过盈装配时刮伤轴承内圈的问题。齿轮的齿形采用直齿锥齿轮齿形，相比螺旋锥齿轮，直齿结构的加工难度更低，装配调整的容错空间更大，不需要额外抵消轴向啮合分力的复杂支撑结构，适合中低速、载荷平稳的传动场景，齿部的啮合间隙在建模时预留了合理的侧隙范围，能避免热胀冷缩或者加工误差导致的卡滞、齿面咬伤问题。

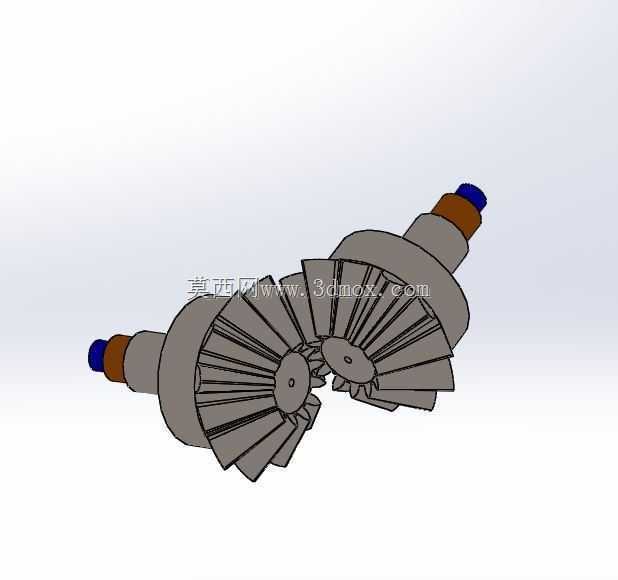

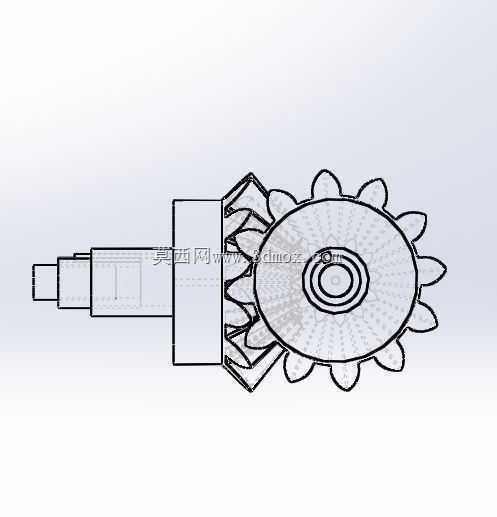

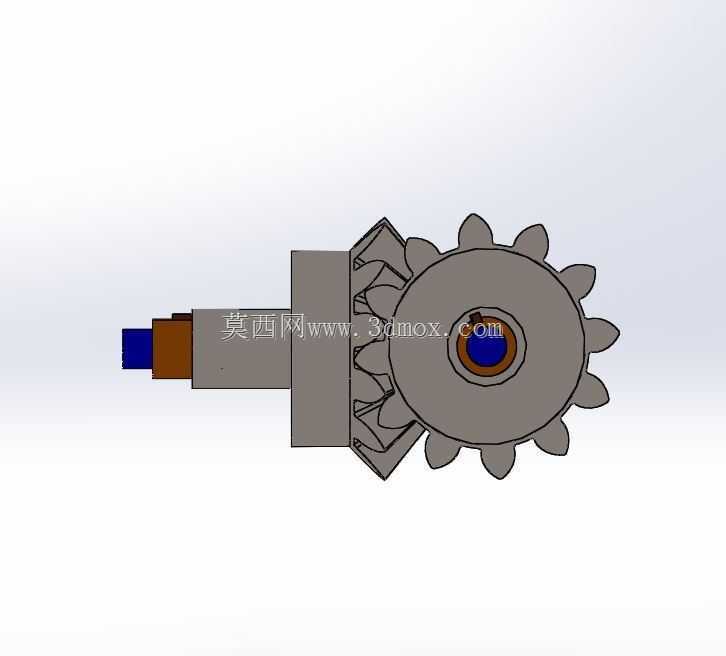

　　从安装边界来看，这套结构的两个轴伸端的中心距按照固定传动比做了匹配，两个齿轮的背锥面在装配时处于齐平位置，安装座的连接位置可以围绕两个轴承位做外延设计，不需要额外改动齿轮本体的结构，就能适配不同设备的腔体安装尺寸。在实际使用场景中，这类锥齿轮传动结构的传动效率能稳定保持在95%以上，单级传动比可以根据实际需求调整齿数以适配不同的减速或者等速传动需求，这套模型里的两个齿轮齿数匹配为等速传动，适合需要1:1换向传输动力的场景，比如轻工设备的动力转向、小型输送机的端部换向机构，如果需要减速传动，只需要调整两个齿轮的齿数比，同时保证节锥角的匹配关系，就能直接复用这套轴体和支撑结构的设计逻辑。

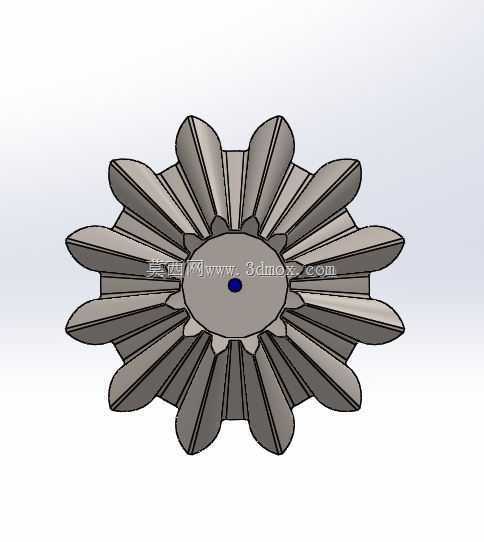

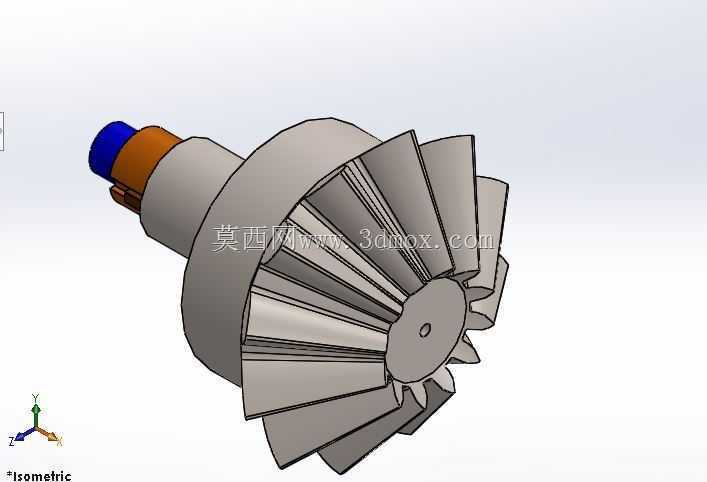

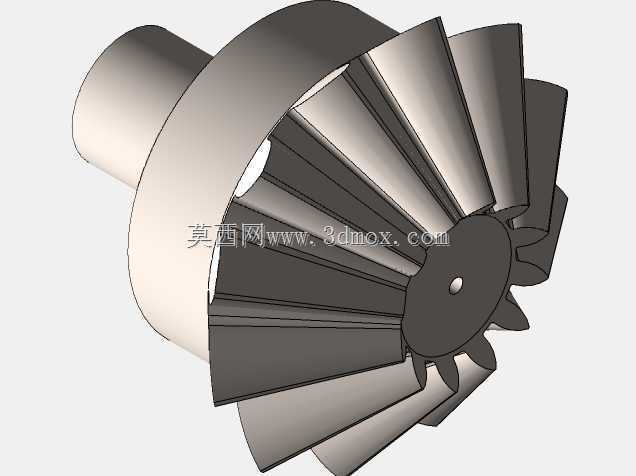

　　建模过程中，轮齿的齿廓曲线按照渐开线锥齿轮的成型原理生成，每个轮齿的齿向线都指向两个轴线的交点，保证啮合时的齿面接触痕迹处于齿面中部，不会出现偏载导致的局部齿面磨损过快问题，轴体和齿轮本体的连接位置做了圆角过渡，避免应力集中导致的轴根断裂问题，轴端的中心孔位置按照加工工艺要求预留，方便磨齿、滚齿加工时的定位装夹。在设备选型适配时，需要注意这套结构的输入扭矩匹配范围，轴径的尺寸决定了能承受的最大扭转力矩，轴承位的跨距设计要考虑悬臂受力的影响，如果输出端需要挂载带轮或者链轮，要尽量让载荷作用点靠近轴承位置，减少轴的弯曲变形量，保证齿轮啮合时的齿面接触精度。和蜗轮蜗杆传动的换向结构相比，锥齿轮传动的反向传动没有自锁特性，适合需要双向传动的场景，不会出现反向锁止导致的动力无法回传问题，同时传动效率远高于蜗轮蜗杆结构，长时间运行的温升更低，不需要额外配置大体积的散热结构。在装配调试环节，这套结构的轴向调整可以通过轴端的垫片调整齿轮的轴向位置，保证两个齿轮的节锥顶点重合，避免出现齿顶干涉或者啮合接触面积不足的问题，建模时已经预留了垫片安装的轴段空间，不需要额外加工轴体的调整位置。
