赛车转向系统结构设计三维数模

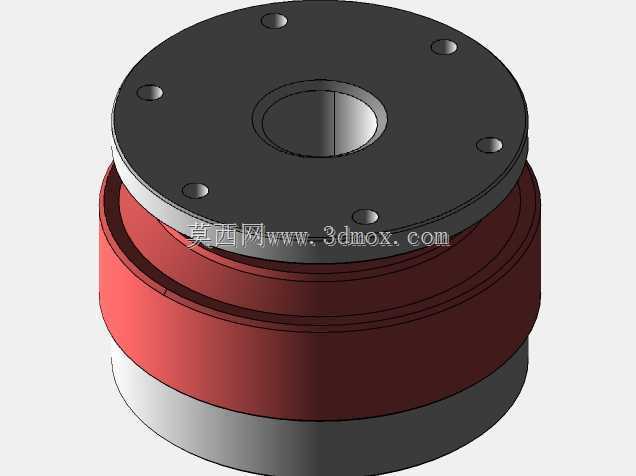

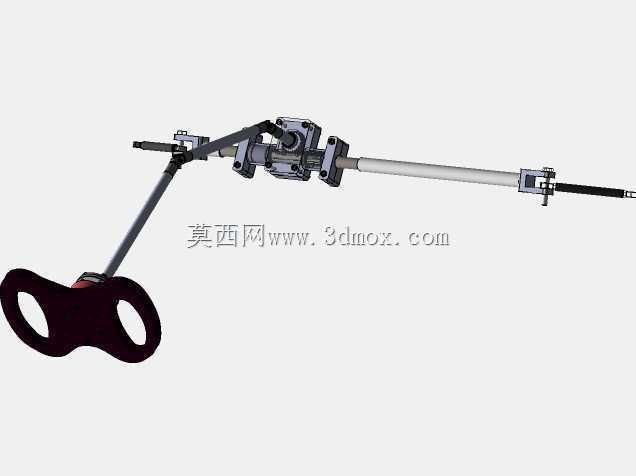

　　这套转向结构的数模还原了小型方程式赛车转向总成的完整装配关系，从转向盘输入到转向横拉杆输出的力传递路径全部做了实体化建模，没有省略任何关键连接节点。在场地赛车的实际应用场景里，转向系统的响应速度直接决定圈速表现，这套结构在设计时优先考虑了转向传动比的匹配，转向盘转动角度与前轮转角的对应关系经过反复校核，避免出现转向虚位过大或者转向过于灵敏导致车手难以操控的问题。

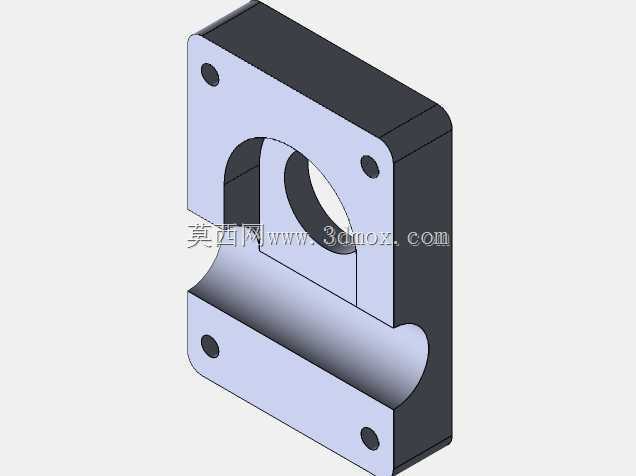

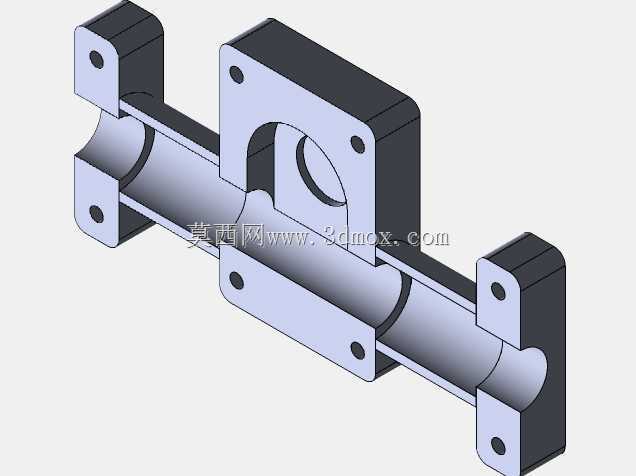

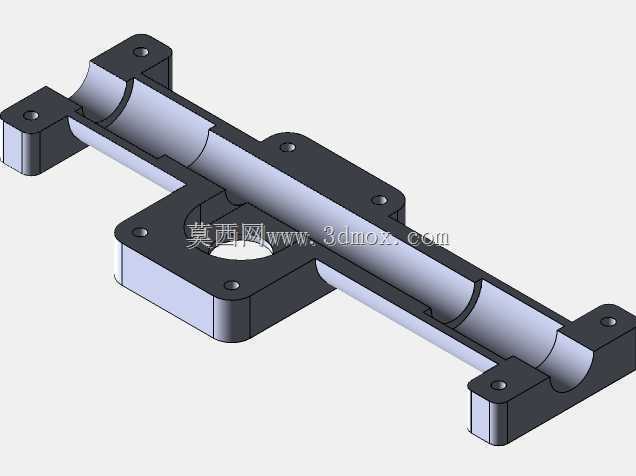

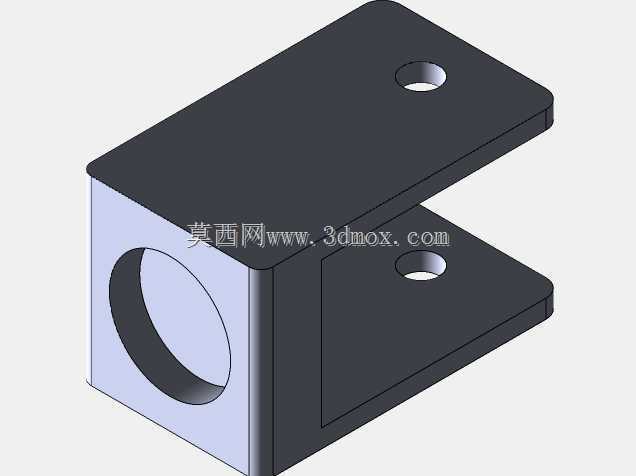

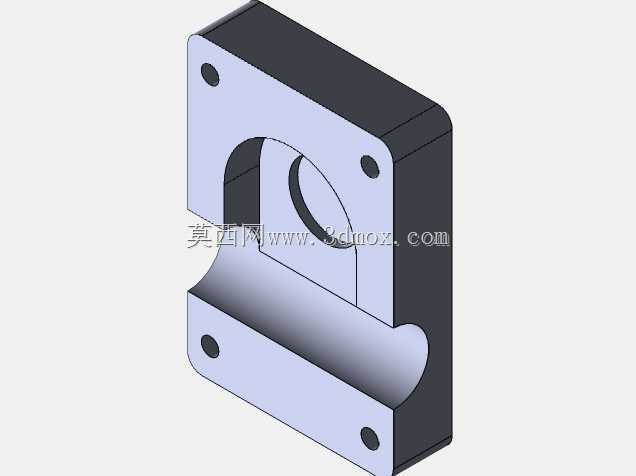

　　从安装边界来看，转向柱的固定支座预留了与赛车车架前舱管架的安装孔位，孔位间距符合常规钢管车架的焊接定位尺寸，不需要额外做转接支架就能完成装配，转向器本体采用齿轮齿条式结构，整体沿车架横向布置，两端的横拉杆球头销连接座可以根据前轮前束的调校需求做长度微调，调整行程覆盖了场地赛常见的前束角设定范围，不需要更换零件就能完成不同赛道特性的底盘调校。

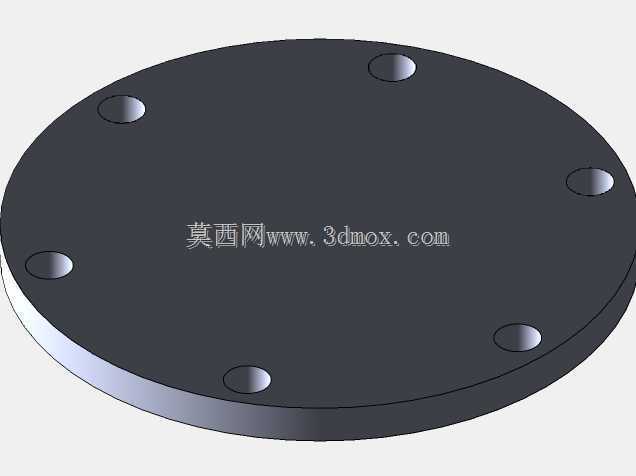

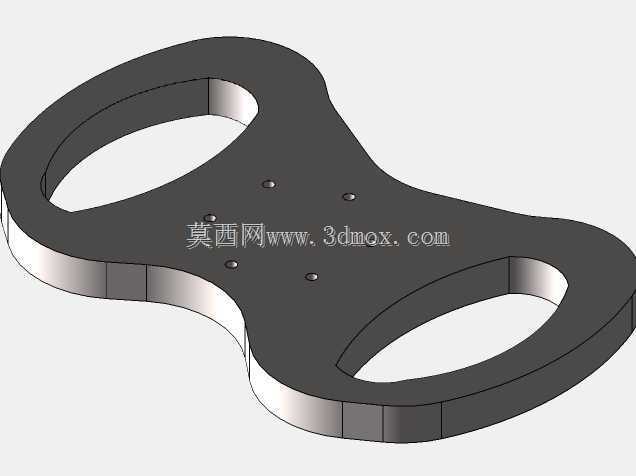

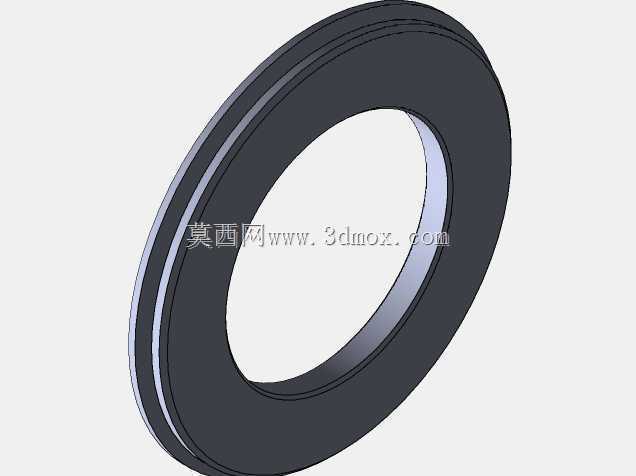

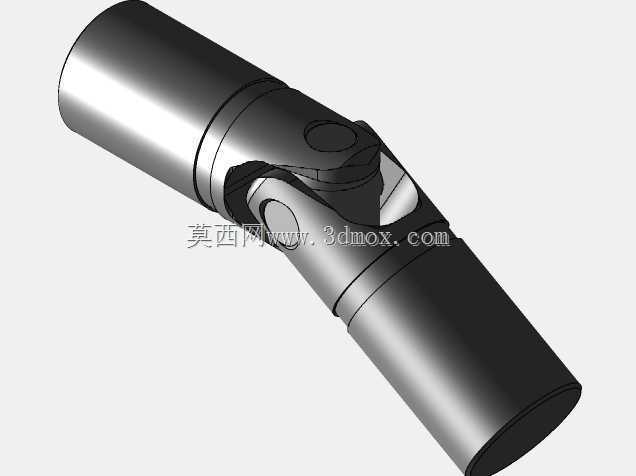

　　转向盘采用了双镂空的轻量化设计，握把位置的曲面贴合赛车手套的握持弧度，长时间握持不会出现硌手的问题，转向盘与转向柱的连接采用了快拆结构的接口建模，符合赛车赛事的安全规范，方便车手在紧急情况下快速撤离驾驶舱。转向柱上的万向节结构做了详细的花键配合建模，能够补偿转向柱安装时的角度偏差，避免转向过程中出现卡滞，万向节的十字轴尺寸匹配常规赛车转向系统的扭矩传递需求，在车手施加最大转向力矩时也不会出现结构变形。

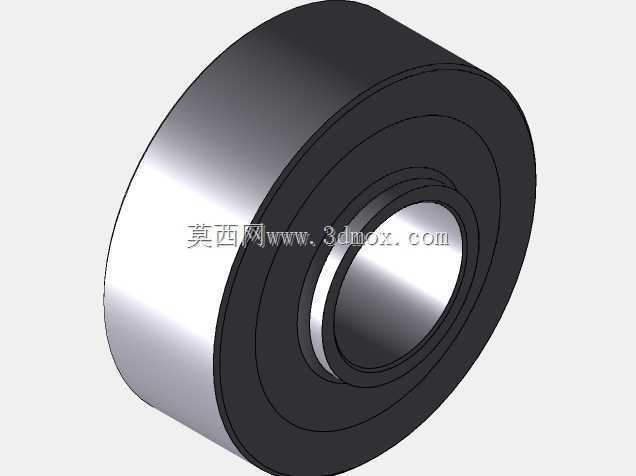

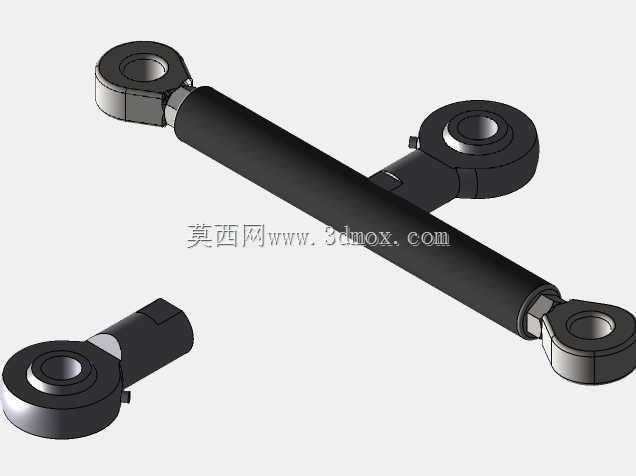

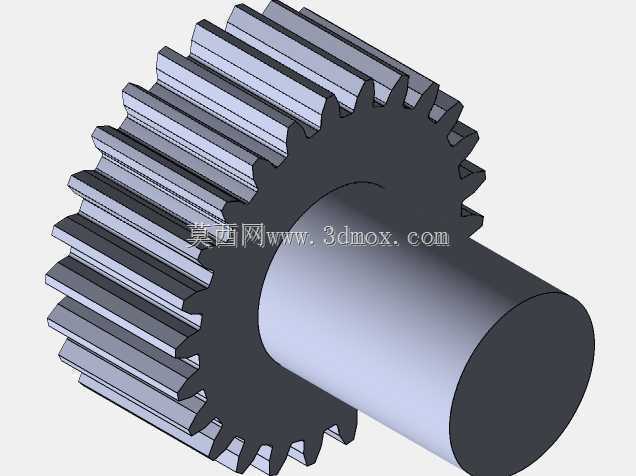

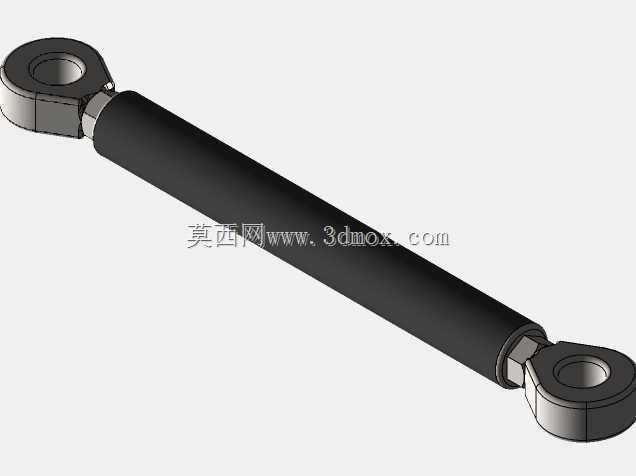

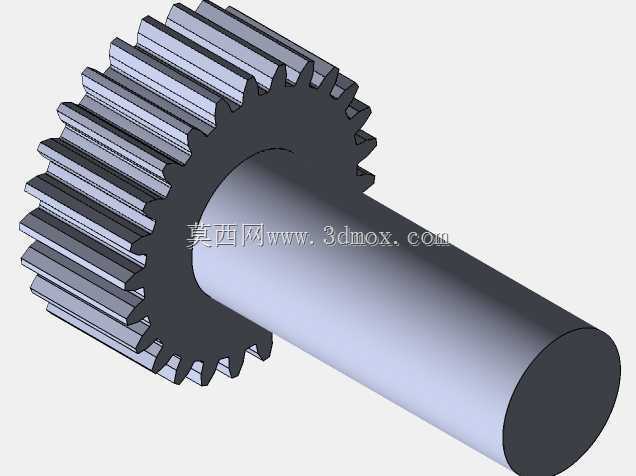

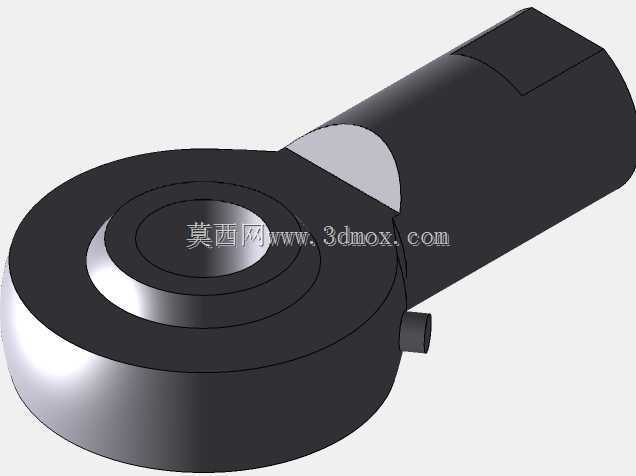

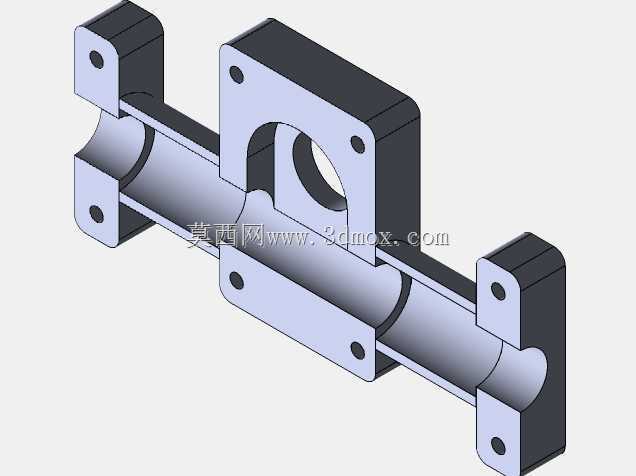

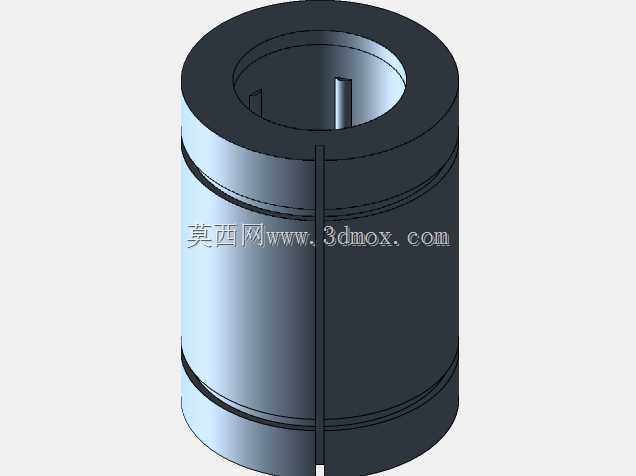

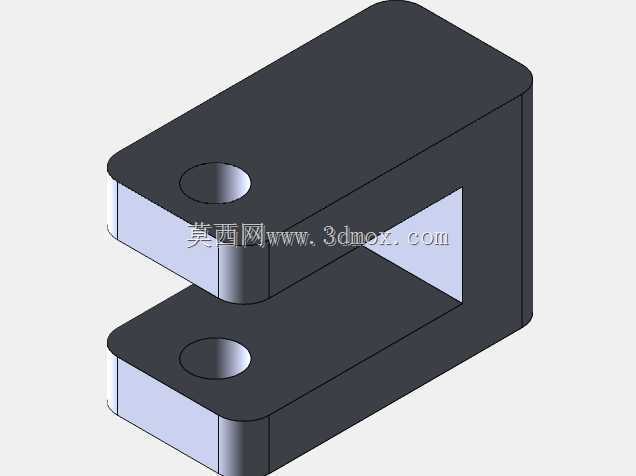

　　转向器的壳体安装位设置了减震衬套的安装空间，能够过滤行驶过程中前轮传递到转向盘的细碎震动，降低车手的驾驶疲劳，同时衬套的刚度参数经过匹配，不会因为衬套过度变形导致转向响应滞后。横拉杆的两端球头采用了等速万向结构，在车轮上下跳动随悬架运动时，不会出现转向干涉，也不会因为悬架运动导致转向角度出现意外变化，保证车辆直线行驶的稳定性。

　　在建模过程中，所有运动部件都做了干涉检查，转向盘打到最大转角时，转向柱、万向节、转向器壳体、横拉杆之间都不会出现碰撞，同时预留了足够的线束、制动管路布置空间，不会和周边的制动总泵、悬架摇臂等部件产生运动干涉。整个总成的重量分配经过优化，主要质量集中在靠近车架安装点的位置，降低转向系统的转动惯量，让转向操作更加轻盈，转向回正的力矩特性也符合赛车的驾驶需求，出弯时车手可以更轻松地完成回正动作。

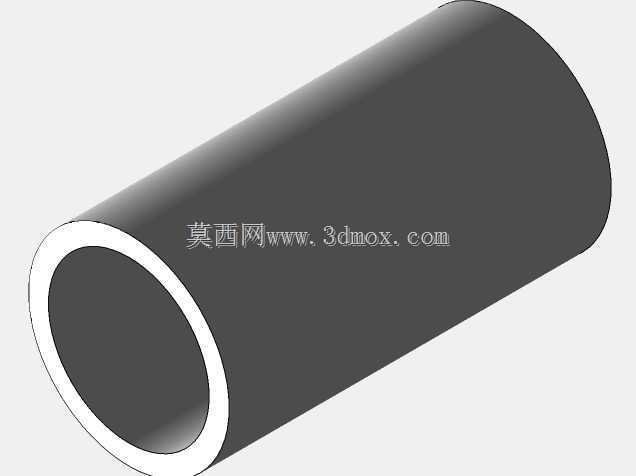

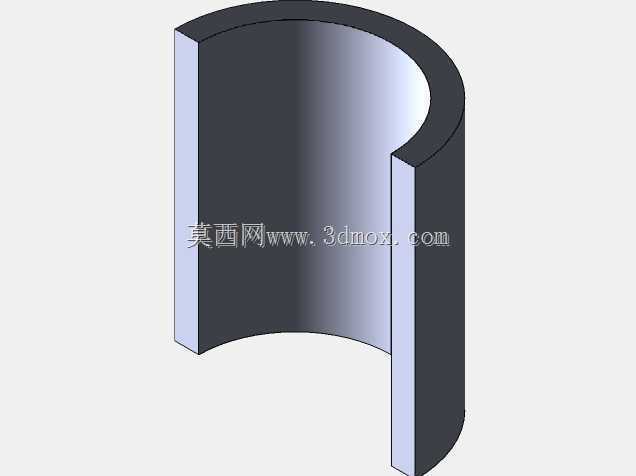

　　这套结构的设计思路没有照搬民用车辆的转向系统冗余设计，所有零件都在满足强度要求的前提下做了轻量化处理，比如转向柱采用空心轴结构，在保证抗扭刚度的同时降低重量，横拉杆采用高强度铝合金材质的建模参数，兼顾强度和轻量化需求。对于从事赛车底盘设计、改装的结构工程师来说，这套数模可以直接作为转向系统布置的参考模板，调整对应安装尺寸就能适配不同级别、不同轴距的场地赛车使用，也可以作为转向系统运动仿真的基础模型，模拟不同转向输入下的车轮转角变化，验证转向梯形的设计合理性，减少前期样件制作的验证成本。
