工业电气单元防护电箱结构设计

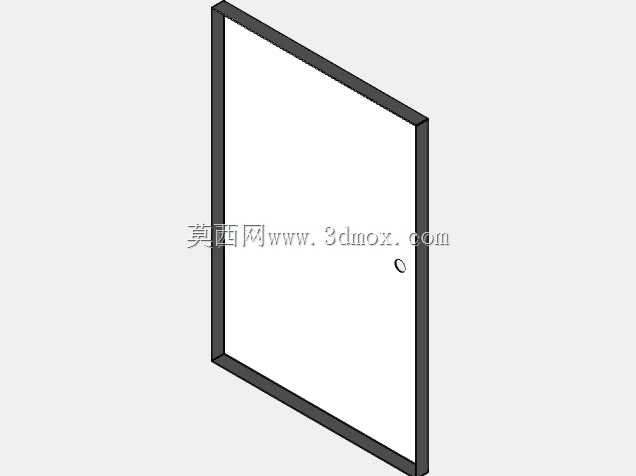

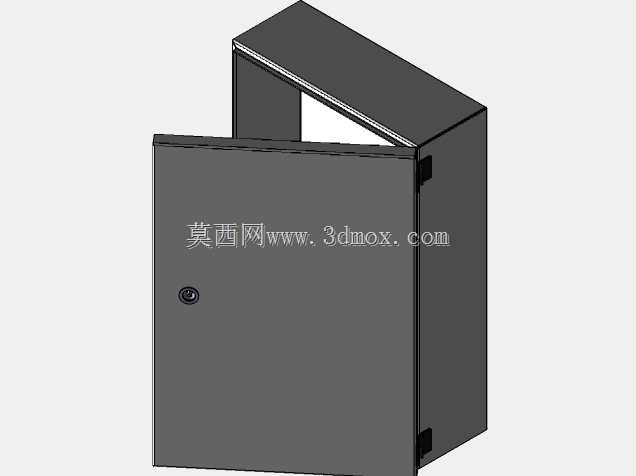

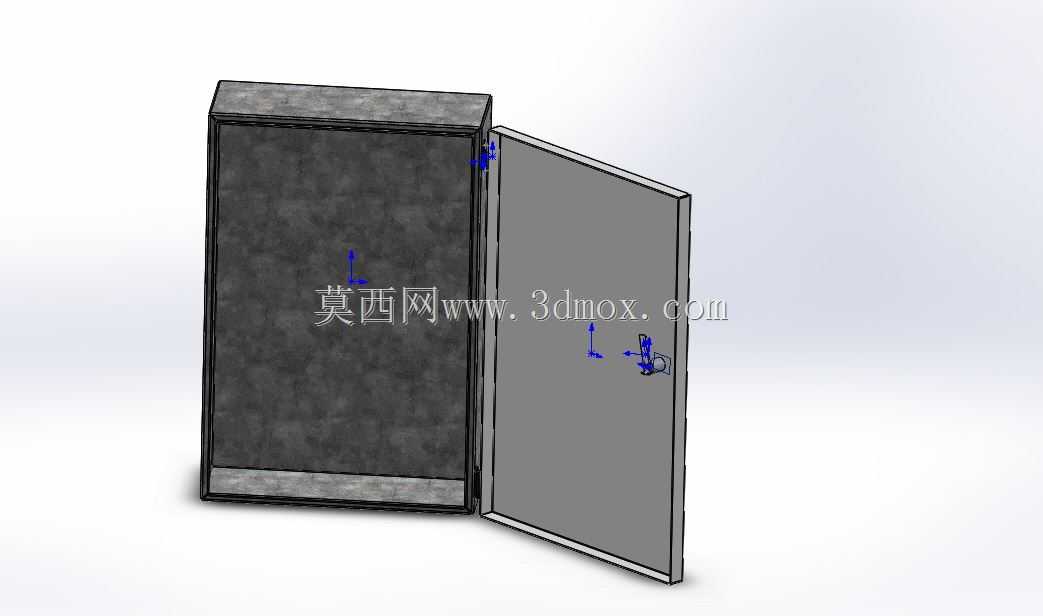

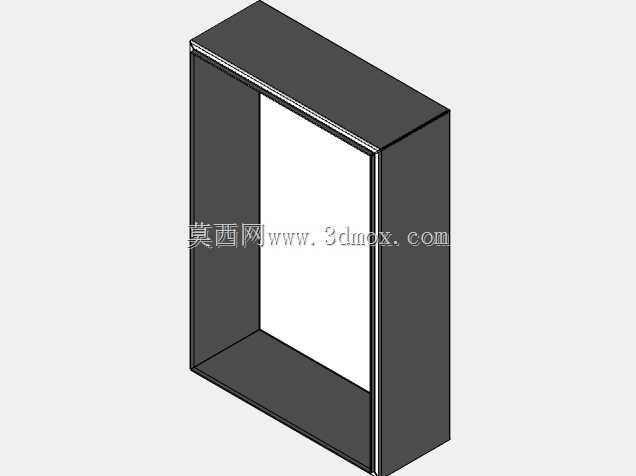

　　这款电箱的结构设计，首先要匹配工业现场低压电气回路的安装承载需求，日常应用场景覆盖车间生产线旁的就地控制节点、小型设备的独立电气集成、户外临时配电点位的防护安装，也可作为楼宇配电支路的终端箱体使用，核心作用是为内部安装的断路器、接线端子、小型控制模块、信号转接器件提供封闭的安装空间，同时隔绝现场粉尘、飞溅液体、意外触碰带来的安全隐患，避免电气元件受外力损坏或引发触电风险。从结构设计思路来看，整体采用薄钢板折弯拼焊的主体框架，箱体侧边预留的合页安装位，对应单开门的开合结构，门体与箱体贴合处做了折边咬合结构，关闭后能形成连续的密封贴合面，减少粉尘与水汽的侵入路径；箱体背部预留的壁挂安装孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，安装时不需要额外做复杂的转接支架，适配现场常见的安装基面。

　　箱体内部的安装边界预留了标准导轨安装位的空间，可直接卡装标准DIN导轨，用来固定微型断路器、接触器、端子排等通用电气元件，内部净空尺寸在设计时充分考虑了常规电气元件的排布间隙，预留了接线操作的手部操作空间，不会出现元件排布过密导致接线困难、后期维护无法操作的问题；门体内侧可根据需求加装标识牌卡槽或小型元件安装位，用来布置指示灯、操作按钮等外露操作器件，箱体侧边预留的敲落孔位，对应不同规格的电缆进出线需求，现场施工时可根据电缆的实际规格敲开对应尺寸的孔位，安装电缆格兰头完成进线密封，不需要额外现场开孔，减少现场施工的工作量。

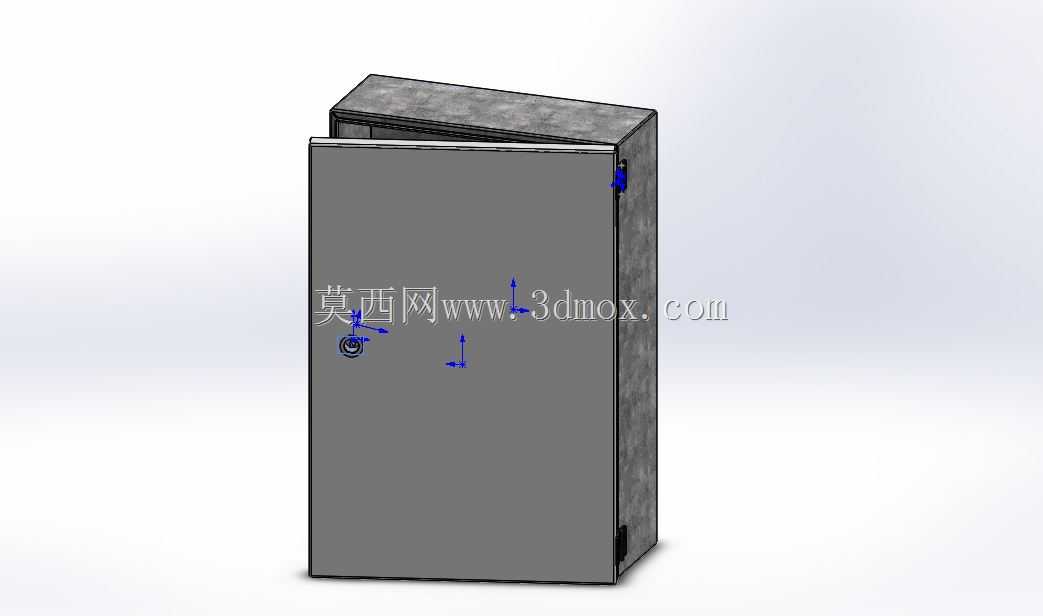

　　从外形尺寸的设计逻辑来看，整体采用窄长型的立式结构，宽度方向尺寸控制在紧凑范围内，适合在车间立柱旁、设备侧边的狭窄安装空间布置，不会占用过多的通行或操作空间；高度方向的尺寸匹配常规成人站立操作的视线高度，打开箱门后不需要过度弯腰或抬手就能操作内部的开关器件，查看元件的运行状态。箱体的门体锁止结构采用侧边嵌入式锁具，关闭后锁舌卡入箱体侧边的锁孔，非授权人员无法随意打开箱门，避免无关人员误操作内部电气开关引发生产事故；箱体表面做了哑光喷塑处理，既可以提升壳体的防锈耐腐蚀能力，也能避免现场光照下的反光问题，方便操作人员查看箱体表面的标识内容。

　　在结构强度设计上，箱体的折弯边角都做了圆角过渡处理，避免安装维护过程中锋利的边角划伤操作人员，箱体的钢板厚度选择兼顾了结构强度与整体重量，壁挂安装后不会因为自重过大导致安装基面变形，同时在安装重型电气元件时，箱体底板也能提供足够的支撑强度，不会出现底板凹陷变形的问题。这款电箱的结构设计没有冗余的复杂结构，所有的结构特征都围绕现场安装、使用、维护的实际需求展开，既可以作为独立的电气防护壳体单独使用，也可以作为大型设备的配套电气控制箱集成在设备本体上，适配不同场景下的电气安装防护需求，结构尺寸符合行业内通用的电气安装规范，内部元件的排布空间兼容市面上绝大多数常规低压电气元件的安装尺寸，不需要额外做定制化的结构修改就能直接投入使用。
