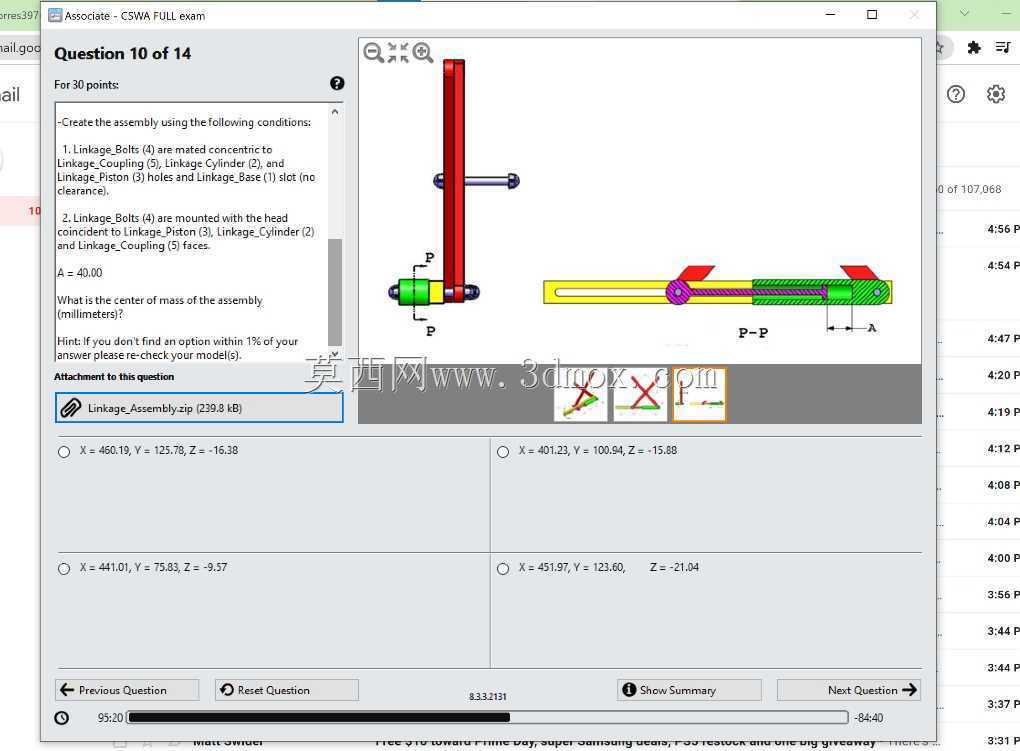

CSWA认证练习用交叉连杆装配结构

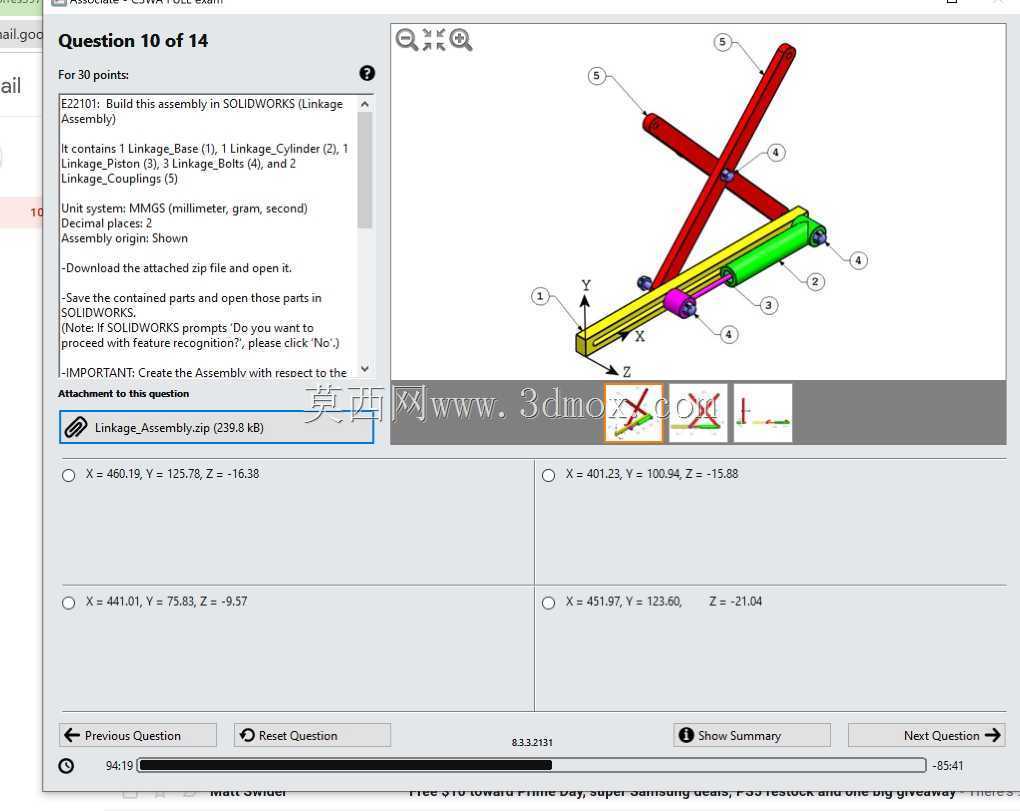

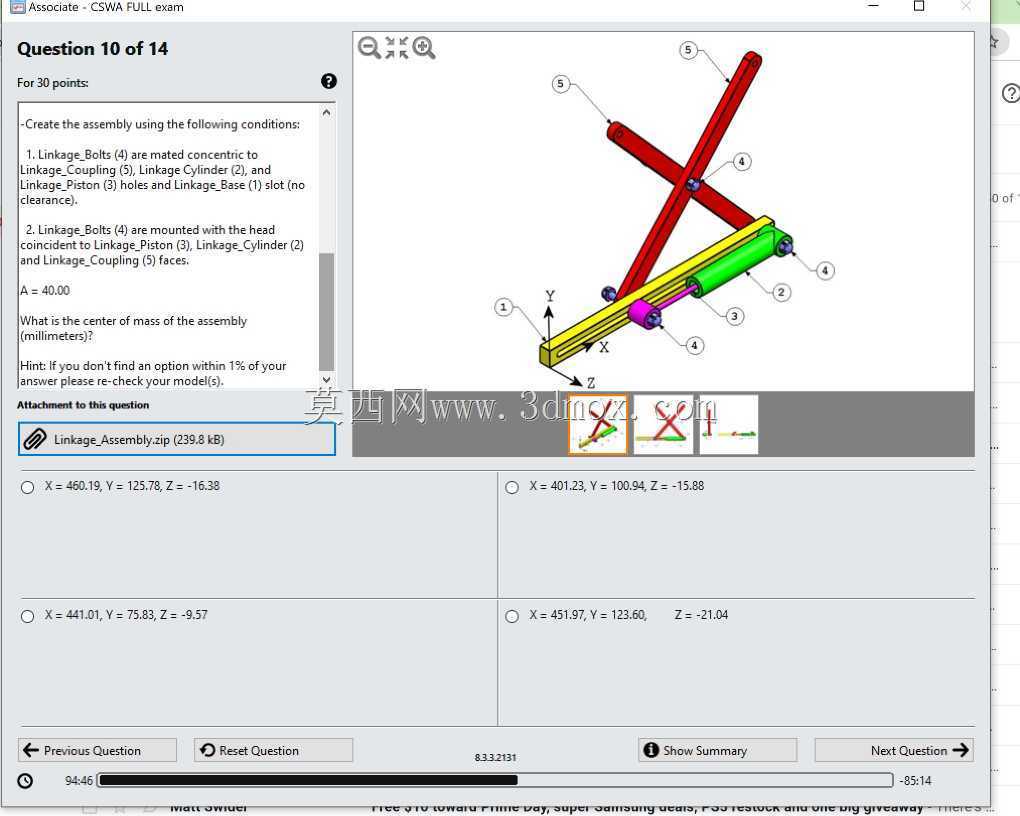

　　这套交叉连杆装配结构，是机械原理验证、技能实操练习中非常典型的平面连杆机构实例，日常在轻工自动化送料工位、小型工装夹具的角度调节模块、教学实验台的机构演示单元中都能见到同原理的结构应用，核心是通过多杆件的铰接配合，将单一方向的直线位移转化为特定角度的摆动输出，或是实现固定行程内的同步张合动作。从结构组成来看，整套组件包含两根交叉布置的长杆件、一根沿轴向滑动的圆柱导向杆、配套的铰接销轴、端部连接滑块以及限位耦合件，所有铰接位置均采用间隙配合设计，既保证杆件转动时无卡滞，也能控制铰接处的径向窜动量在合理范围内，避免机构运动过程中出现过大的 accumulated 间隙影响动作精度。

　　设计这类连杆结构时，首先要确定的是交叉杆件的铰接中心位置，这个点位直接决定了机构的传动比与输出端的行程范围——铰接点越靠近杆件端部，输入端相同位移下输出端的摆动角度越大，但对应的输出力矩会相应降低，需要结合实际使用场景的负载与行程需求反复校核。本次的练习结构中，交叉长杆采用等截面矩形型材截面，相比圆杆截面拥有更好的抗扭刚度，在承受侧向负载时不容易出现杆件扭转变形，导向圆柱杆则承担了滑动副的导向功能，端部的滑块嵌套在导向杆上，通过销轴与其中一根交叉杆的端部连接，当滑块沿导向杆轴向移动时，会带动交叉杆绕中心铰接点转动，另一根交叉杆的端部则通过耦合件与外部执行端连接，实现预设的动作输出。

　　从安装边界来看，整套机构的固定端为导向杆的两个安装端面，设计时需要预留足够的安装平面，保证导向杆的轴线与安装基准面平行，否则滑块滑动时会出现偏载，长期运行会加剧导向面的磨损，甚至出现卡滞故障；铰接销轴的轴向固定采用卡簧限位结构，装配时需要保证卡簧完全卡入销轴的卡槽内，避免机构高速动作时销轴脱出造成结构失效。在实际工程应用中，这类连杆结构的杆件长度公差、铰接孔的位置度公差都会直接影响机构的运动精度，比如两根交叉杆的长度差超过0.1mm时，机构运动到极限位置就会出现明显的错位，铰接孔与销轴的配合间隙如果超过0.05mm，往复动作多次后就会出现明显的回程误差，因此在建模过程中需要严格控制各特征的尺寸公差与形位公差，装配时也要按照正确的约束顺序添加配合：首先固定导向杆的位置，再依次装配滑块、中心铰接销轴、两根交叉杆件、端部耦合件，每添加一个配合都要拖动机构验证运动是否顺畅，避免出现过约束导致的运动干涉。

　　另外，这套结构的滑动副与铰接副在实际使用中都需要预留润滑空间，建模时可以在铰接孔内壁、导向杆与滑块的配合面处预留0.02-0.03mm的润滑间隙，方便加注润滑脂降低磨损，延长机构的使用寿命。对于技能练习场景而言，这套结构覆盖了同轴心配合、重合配合、距离配合、角度限制配合等多种常用的装配约束类型，同时也能练习多实体零件建模、装配体干涉检查、运动仿真验证等核心操作，能帮助使用者快速掌握连杆类机构的设计逻辑与装配要点，理解平面连杆机构的运动原理，为后续设计更复杂的多杆机构打下基础。在结构优化层面，若要将这类练习结构转化为实际生产用的工装部件，还需要在铰接位置添加防尘密封结构，避免车间内的粉尘、切屑进入铰接缝隙加剧磨损，同时可以在滑块位置添加油嘴，方便日常维护时加注润滑剂，导向杆的表面可以做淬火处理提升表面硬度，降低滑块长期滑动造成的表面拉伤风险，交叉杆件的表面可以做氧化处理提升防锈能力，适应车间内的复杂使用环境。
