套接式乳头插接连接件三维结构设计

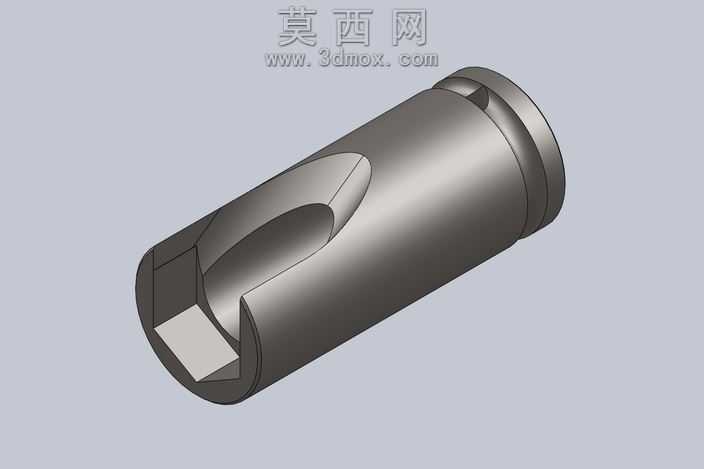

本作品为套接式乳头插接连接件的三维结构设计，采用SolidWorks完成全参数化建模，建模过程遵循机械零件设计的尺寸规范与装配逻辑，从基础草图绘制开始，通过拉伸、切除、旋转、倒角等基础特征命令逐步构建零件主体结构，同时对配合面、定位结构进行精细化特征处理，保证模型的尺寸精度与结构合理性。模型整体为圆柱状主体结构，顶部设置带定位缺口的法兰凸缘结构，用于装配时的周向定位与轴向限位，凸缘处的缺口设计可与配套部件的定位凸台配合，防止连接件工作过程中发生周向转动，提升连接稳定性。主体中段为等直径圆柱筒体，保证套接时的配合接触面积，筒体下部开设对称的弧形开槽结构，该结构为弹性卡接设计，可在插接时产生微量弹性形变，降低装配难度同时提升插接后的抱紧力，开槽末端的六角形内孔结构，可配合六角工具完成连接件的拧紧与拆卸操作，兼顾装配便利性与结构强度。渲染阶段采用金属哑光材质模拟不锈钢五金配件的真实质感，对边缘倒角处进行高光处理，还原机械加工零件的表面细节，通过环境光遮蔽效果突出各结构的层次关系，清晰展示开槽、定位缺口、内六角孔等关键结构的形态与位置。设计过程中充分考虑该连接件的实际使用场景，针对套接配合的公差要求进行结构优化，筒体壁厚均匀分布，既保证零件整体结构强度，避免受力时发生形变断裂，又控制零件整体重量，符合轻量化设计要求；各过渡位置均设置合理圆角，去除尖锐棱角，避免加工与装配过程中出现应力集中问题，同时提升零件使用的安全性。模型各特征参数均可编辑调整，可根据实际使用的管径、配合尺寸需求快速修改对应参数，适配不同规格的管路连接场景，整体结构无冗余设计，所有特征均服务于连接、定位、装配的功能需求，完整还原了该类套接乳头连接件的真实结构与设计逻辑，可用于机械装配教学、五金配件结构展示、相关产品设计参考等场景。
