qp-320d四电源外壳钣金组装结构设计

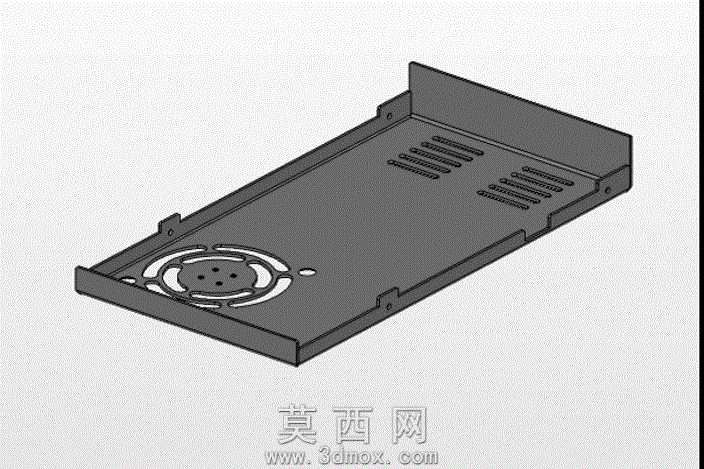

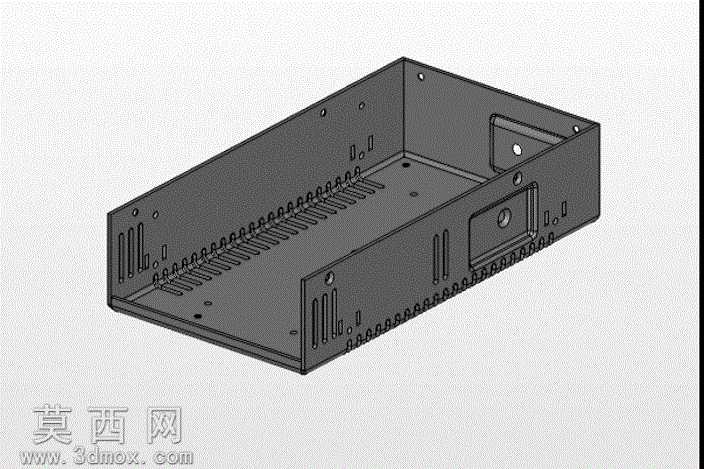

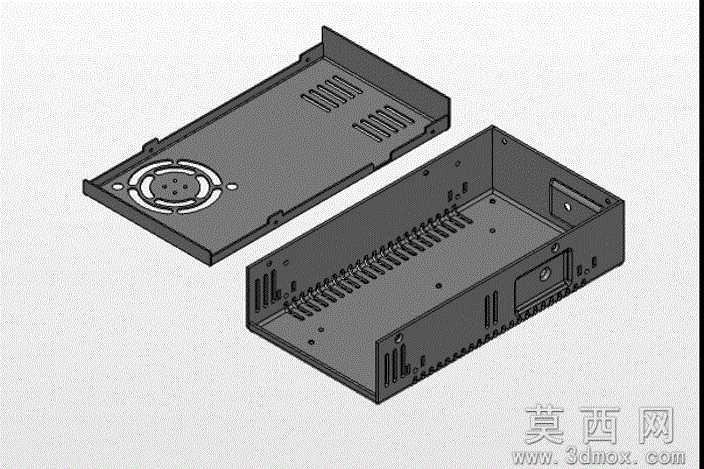

本作品为qp-320d四电源配套外壳的三维结构设计，采用钣金类零件的参数化建模逻辑完成整套壳体的数字孪生构建，完整还原上下分体式电源外壳的装配关系与细节特征。建模过程中严格遵循钣金加工工艺规范，针对上盖与下壳的扣合结构做了精准的公差预留，确保虚拟装配状态下无干涉、错位问题，可直接对接后续的钣金展开下料工序。上盖部分重点设计了圆形风扇安装位，预留了标准风扇的固定孔位与通风栅格结构，栅格采用等距长条开槽设计，在保证壳体结构强度的同时最大化提升通风散热效率，风扇安装位周边做了下沉式台阶处理，避免风扇装配后突出壳体表面影响整体安装适配性。下壳作为电源的主体承载结构，内部设计了多组等距排布的卡槽结构，用于固定电源内部的PCB板与元器件模组，卡槽的尺寸与间距严格匹配对应电源模组的安装需求，侧壁预留了电源输入输出接口的开孔、接线端子让位槽以及辅助散热的侧部通风槽，壳体边缘设计了翻边结构与上盖的折边形成扣合配合，同时预留了螺丝固定孔位，保证上下壳体组装后的结构稳固性。设计过程中针对钣金零件的折弯系数做了精准设定，所有折弯处的R角与工艺缺口均符合常规钣金冲压折弯的加工要求，避免加工过程中出现材料撕裂、尺寸偏差的问题。整套模型完整呈现了双电源外壳的组装逻辑，清晰展现了分体式电源外壳从零件结构到装配关系的全细节设计，可作为同类型工业电源外壳设计的参考模板，也可直接用于钣金加工的前期结构验证与工艺评估，帮助设计人员快速校验壳体结构的合理性，减少实物打样的迭代次数，缩短产品开发周期。
