传动比3:1行星齿轮组三维结构设计

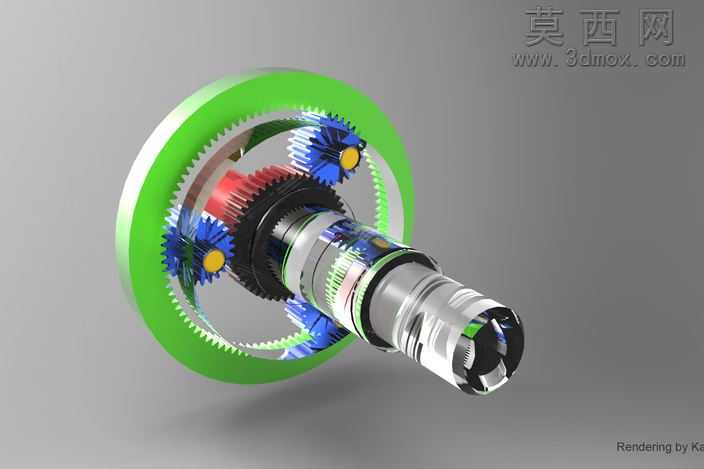

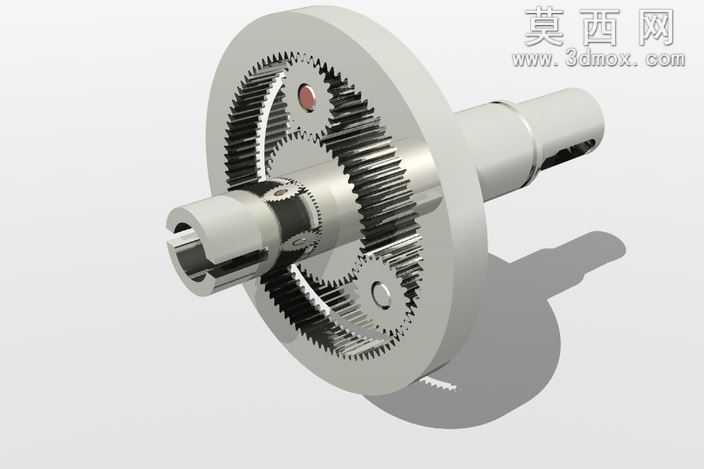

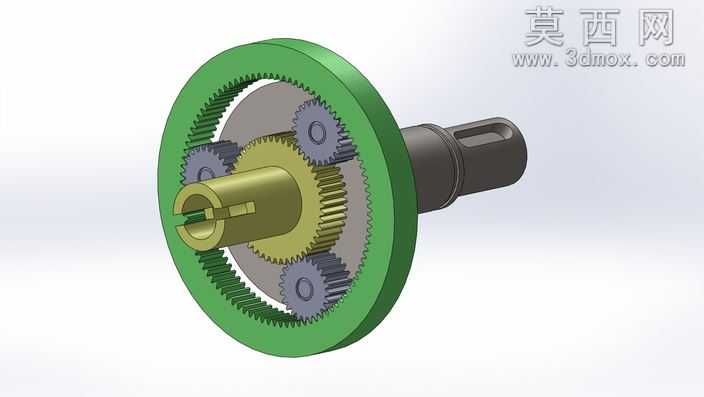

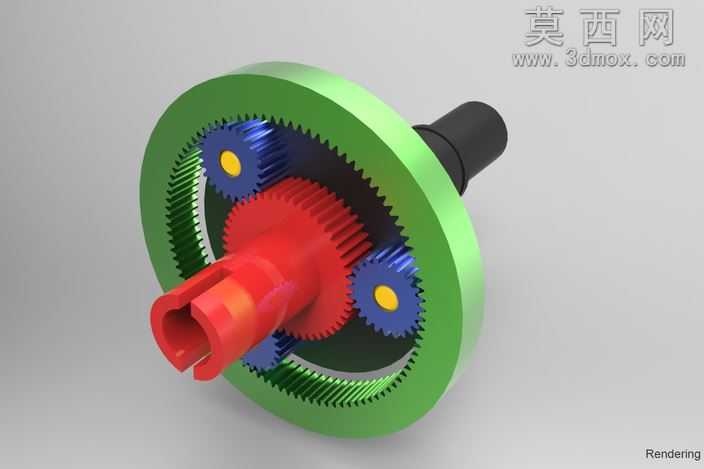

本作品为传动比3:1的行星齿轮传动机构三维建模成果，建模过程严格遵循行星轮系的啮合原理与机械设计规范，先完成核心参数的计算匹配：确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心参数，保证各轮齿的啮合侧隙符合传动要求，避免出现干涉或传动卡滞的问题。建模阶段先绘制各零件的二维草图，通过拉伸、切除、阵列等特征操作完成单个零件的建模：太阳轮与输入轴做一体化设计，轴端设计标准键槽结构用于动力输入连接；三个行星轮参数完全一致，轮齿部分通过齿廓方程生成精确渐开线齿形，保证啮合传动的平稳性；内齿圈集成外圈安装结构，外侧设计环形凸缘用于机构的固定安装；输出端的行星架与输出轴一体化设计，轴端同样设置键槽结构用于动力输出，行星架上的行星轮安装轴位置精度严格控制，保证三个行星轮受力均匀。完成单个零件建模后进行虚拟装配，按照行星轮系的装配约束关系依次添加配合：先固定内齿圈的安装基准，装配太阳轮到中心轴线位置，再依次装配三个行星轮到行星架的安装轴上，添加齿轮啮合配合关系，验证装配过程中无零件干涉，各转动副的转动自由度符合设计预期。渲染阶段为不同零件赋予差异化材质：输入输出轴采用调质钢材材质，呈现哑光金属质感；行星轮、太阳轮、内齿圈的轮齿部分采用表面淬火钢材材质，金属光泽更具质感；内齿圈外圈采用氧化发黑处理的深绿色外观，区分不同功能部件；渲染时添加柔和的环境光源，调整光影角度清晰展现轮齿啮合细节、轴端键槽结构、行星架连接结构，直观呈现整个行星齿轮机构的传动逻辑。该行星齿轮机构结构紧凑，可在较小的体积内实现3:1的减速传动，同时具备同轴传动、承载能力强的特点，三个行星轮均匀分担传动载荷，运行平稳性优于普通定轴齿轮机构，可用于小型减速传动场景的结构参考，建模过程中所有结构尺寸均遵循机械设计标准，具备实际加工参考价值，可直接用于传动方案的结构验证、教学演示或相关设备的传动结构设计参考。
