弧形镂空刹车助力器结构件三维设计

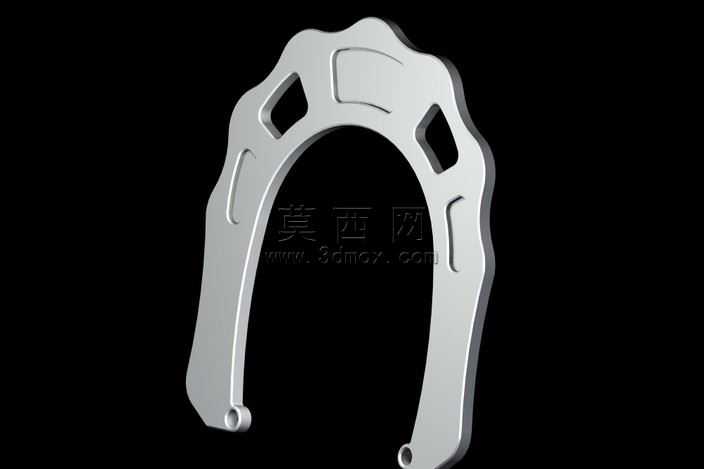

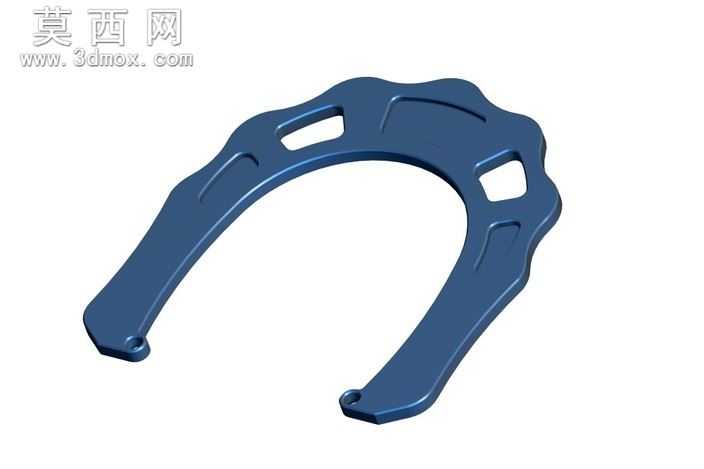

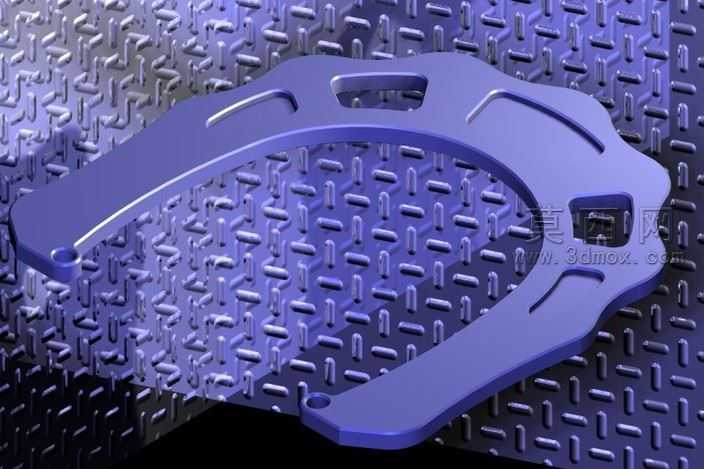

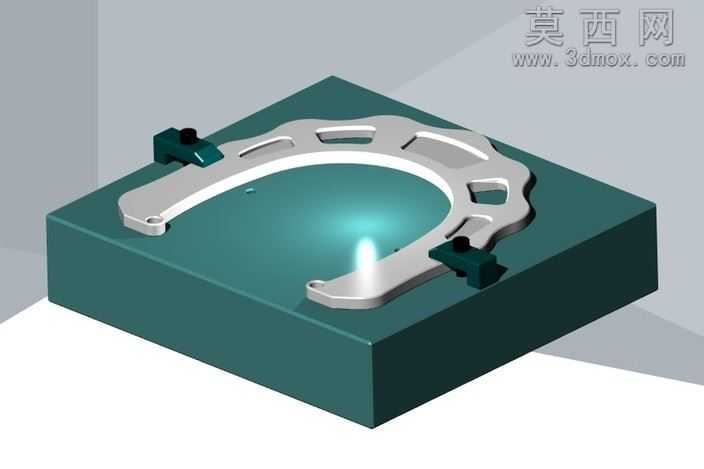

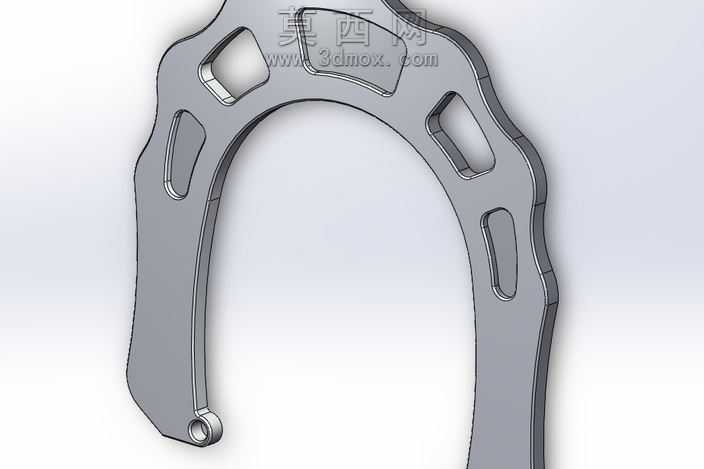

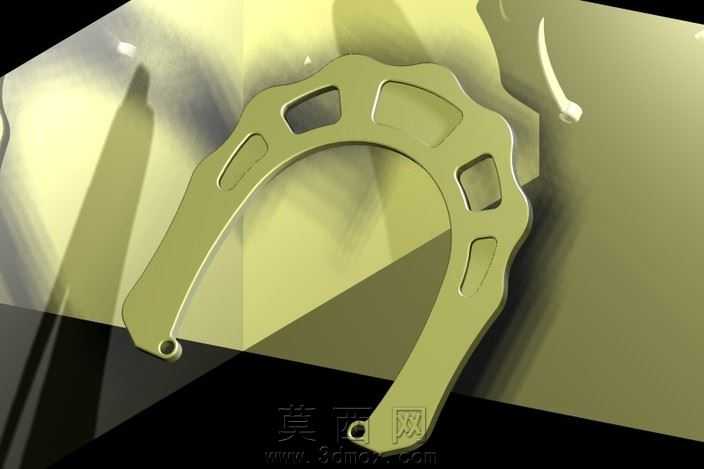

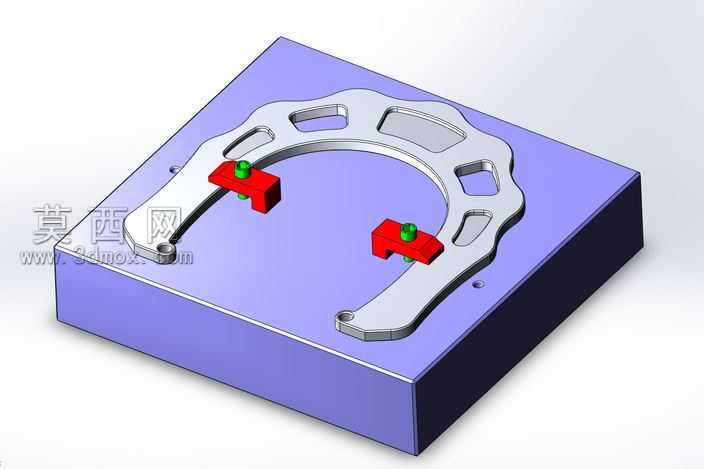

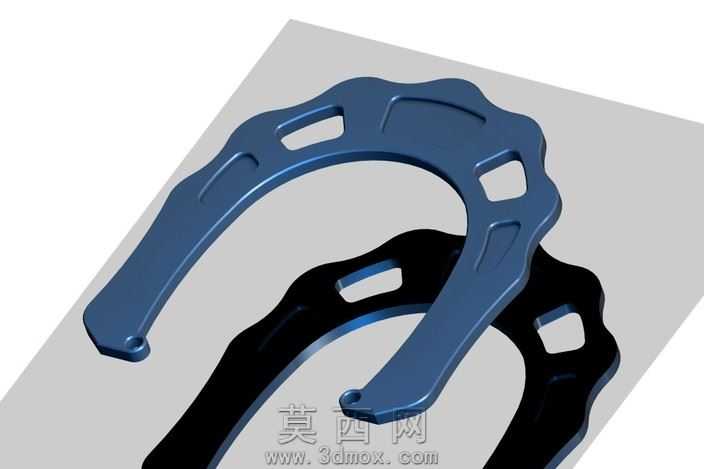

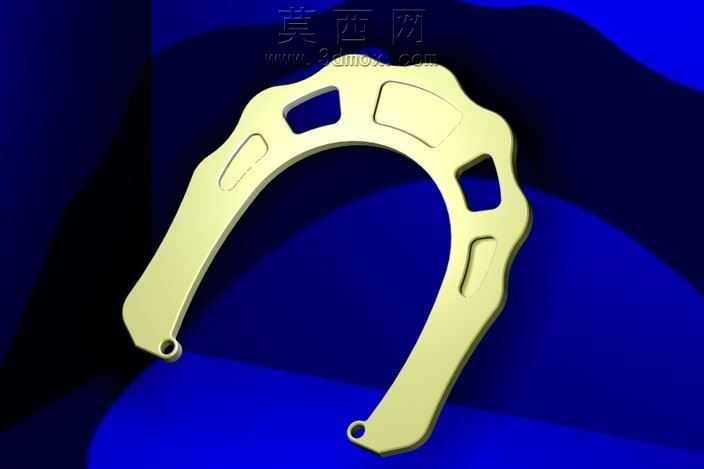

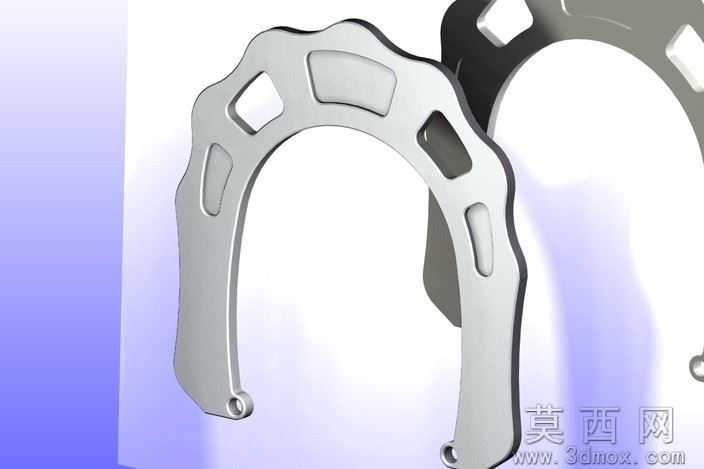

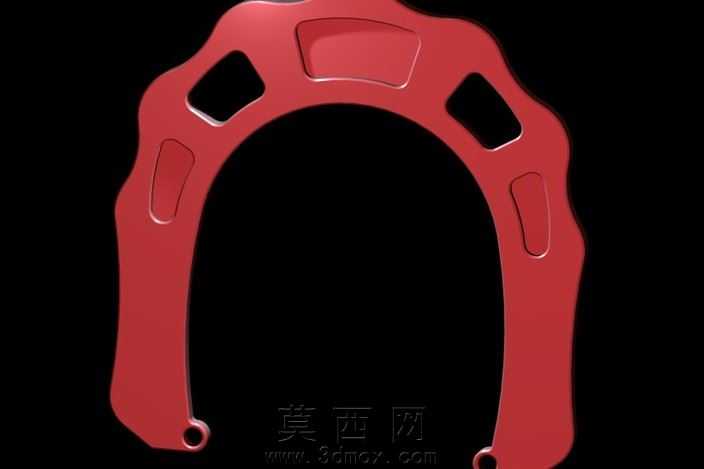

本作品为刹车助力系统配套的弧形结构件三维设计，建模阶段依托参数化三维设计软件完成全流程构建，首先根据制动系统的安装空间、受力需求绘制基础轮廓草图，以大曲率弧形主体作为核心承载结构，精准匹配刹车助力组件的环抱式安装布局。建模过程中对构件的每一处细节做了严谨的参数约束：主体轮廓采用多段相切样条曲线过渡，避免应力集中的直角结构，边缘统一做等半径圆角处理，既提升构件的结构强度，也优化了实际加工时的工艺适配性。结构设计上采用了多区域镂空减重方案，在构件的非核心承载区域开设了四个不同轮廓的镂空槽，槽体边缘同样做了加厚翻边处理，在保证整体结构刚性满足制动受力要求的前提下，最大限度降低构件自重，实现轻量化设计目标；构件下端设置带通孔的连接耳结构，孔位与安装销轴的配合公差做了精准设定，保障装配时的同轴度要求。材质渲染阶段选用了哑光金属材质模拟高强度铝合金的表面质感，调整材质的反射率、粗糙度参数还原金属机加工后的细腻磨砂效果，通过环境光遮蔽效果凸显构件的曲面起伏与结构层次，渲染视角选取正视角度完整呈现构件的整体轮廓与镂空布局，清晰展示各结构的位置关系。设计过程中充分考量了数控加工的工艺可行性，所有结构的拔模角度、壁厚都做了统一规范，避免出现加工死角，各镂空槽的转角处均设置了适配铣刀加工的圆角过渡，无需额外的工艺补正即可直接对接数控加工流程，整体结构兼顾力学性能、轻量化需求与加工便利性，可直接用于刹车助力组件的结构验证、加工工艺模拟等场景。
