不锈钢洗衣机用计数器垫圈结构设计

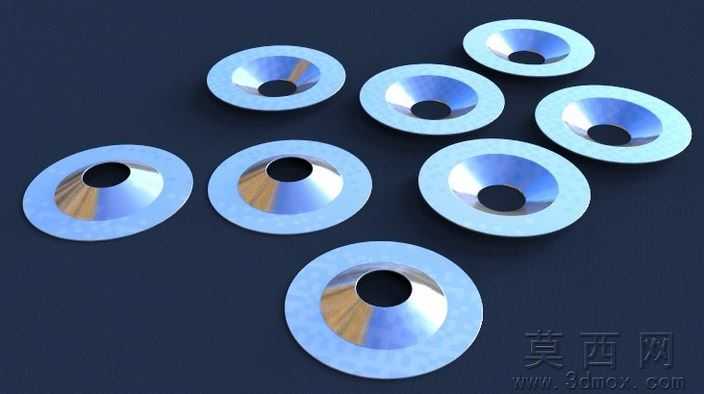

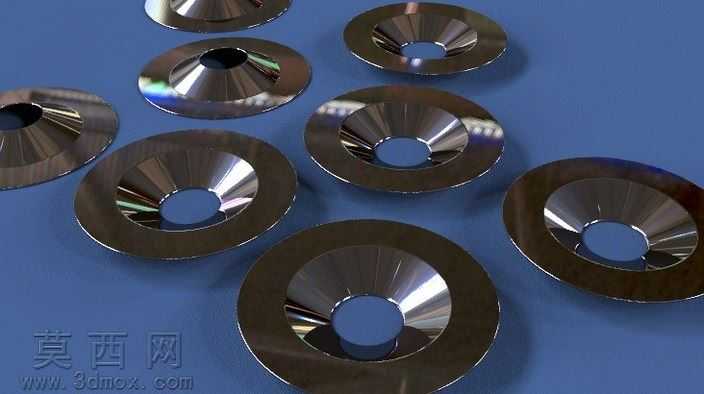

本作品为适配洗衣机计数器使用的不锈钢垫圈三维设计，建模阶段采用参数化设计思路，以回转体特征为基础构建核心结构：首先绘制垫圈的截面轮廓线，精准定义内孔直径、外圆直径、锥面倾斜角度以及整体厚度尺寸，通过回转命令生成基础实体后，对边缘位置添加微小的倒角特征，去除锐边的同时还原真实五金零件的加工细节，避免装配过程中刮损配合部件。材质设置阶段选用镜面不锈钢材质，调整金属基底的反射率、粗糙度参数，还原不锈钢零件经过抛光处理后的高反光金属质感，同时在锥面位置添加细微的车削纹理凹凸，模拟精密五金件机加工后的表面状态，让渲染效果更贴近真实工业零件的视觉表现。结构设计上采用锥面环形结构，内孔用于穿装计数器的连接轴件，外锥面可以在装配时与配合件的锥面形成紧密贴合，起到均匀分散压紧力、防止连接松动、调整装配间隙的作用，平整的环形端面可以保证与被连接件的接触面积均匀，避免局部应力集中造成零件磨损。渲染阶段采用蓝色哑光背景作为衬托，布置多组柔和的面光源，从不同角度照射垫圈表面，凸显不锈钢材质的高光反射与金属光泽，同时通过光影对比清晰展现垫圈的锥面弧度、厚度层次与边缘细节，将不同尺寸规格的同系列垫圈错落排布，直观呈现该系列垫圈的尺寸梯度与外观特征。设计过程中充分考虑洗衣机部件的使用工况，不锈钢材质的选用可以适配潮湿的工作环境，避免长期使用出现锈蚀问题，锥面结构的设计可以在反复震动的工作状态下保持稳定的压紧效果，防止计数器部件因震动出现连接松动、计数不准的问题，整体结构简洁实用，符合通用紧固件的设计规范，可直接用于装配验证、产品演示以及生产加工的参考。
