等径内台阶式套接字管件三维结构设计

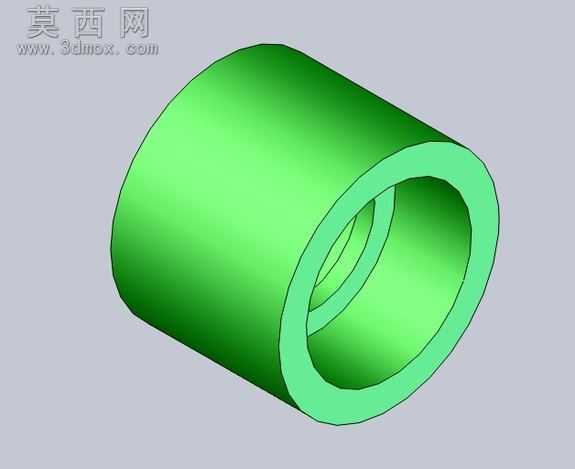

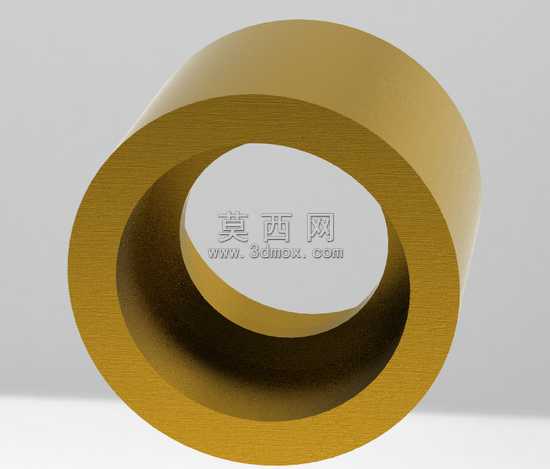

本作品为管路系统配套使用的内台阶式套接字管件，整体采用同轴回转体结构设计，建模阶段优先选取回转类特征高效完成主体构建：首先以前视基准面为草绘平面，绘制包含外圆柱轮廓、端部内孔、中部内台阶的封闭截面草图，标注各段直径、轴向长度、壁厚尺寸并添加同轴度几何约束，确保所有回转截面的圆心与系统原点重合，避免后续特征出现偏心错位问题。完成草图绘制后通过旋转凸台/基体特征，绕中心轴线360度回转生成实体主体，建模过程中严格控制各段壁厚均匀性，端部壁厚与中部台阶处壁厚差值控制在合理范围，避免后续使用中出现应力集中导致的结构失效。外观渲染阶段选用亮绿色哑光塑料材质作为基础材质，调整材质的漫反射粗糙度、环境光反射参数，还原工程塑料管件的真实质感，同时添加柔和的环境光源与定向补光，清晰呈现内孔的台阶层次结构与外圆柱面的曲面过渡效果，避免内壁区域出现过暗阴影遮挡结构细节。结构设计上，该套接字采用外圆柱等径、内孔双台阶的结构形式，一端为大深度内孔用于适配大外径管路，中部设置环形定位台阶，另一端为小直径内孔适配小外径管路，可实现两种不同规格管路的同轴对接，内孔边缘均添加0.2mm的微小倒角，既可以去除加工毛刺，也能在管路插接时起到导向作用，降低装配难度。设计过程中充分考虑管路连接的密封与定位需求，中部环形台阶的端面设置为平面结构，可作为管路插接的轴向定位面，保证两段管路插入后对接间隙均匀，配合密封圈使用时可获得稳定的密封效果；外圆柱面设计为光滑无凸起结构，既方便注塑成型时的脱模作业，也便于后续安装时的夹持固定，整体结构无冗余特征，所有尺寸均符合通用管路配件的适配规范，可直接用于管路系统的装配验证、配件选型参考，也可作为同类套接类连接件的设计模板，通过修改内孔直径、轴向长度、台阶位置等参数快速衍生出不同规格的适配产品。
