导柱式冷冲压成型工装三维设计

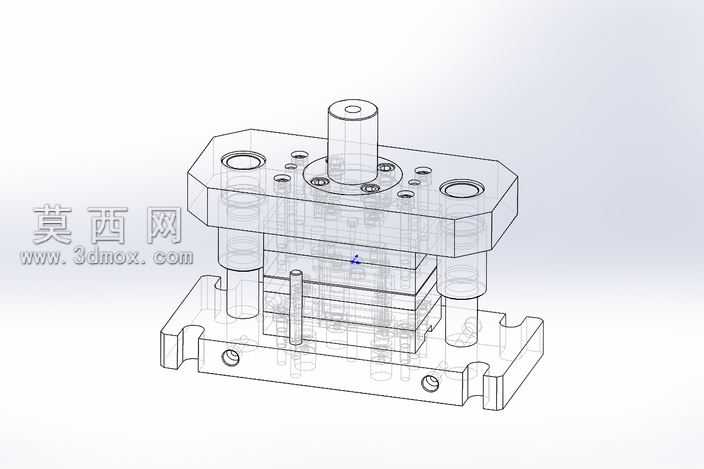

本作品为冷冲压成型工装的三维参数化设计成果，采用主流三维机械设计软件完成全结构建模，建模过程严格遵循冲压模具的实际设计规范，对模架、凸模、凹模、导向组件、卸料结构、定位部件等所有零件进行1:1等比例还原，未对实际结构做简化省略。建模阶段优先采用参数化草图驱动特征的方式构建零件，对导柱导套的配合公差、模座安装孔位、凸凹模刃口间隙等关键参数均按照实际冲压工艺要求进行设定，所有零件的装配约束完全贴合实际装配逻辑，可通过软件自带的干涉检查功能验证，不存在结构干涉问题，能够直观呈现模具合模、开模的完整动作过程。渲染阶段采用半透明线框结合实体着色的显示模式，既可以清晰展示模具内部的叠层结构、各零件的装配位置关系，也能直观呈现上下模座、导柱导套、凸模固定组件、卸料板、凹模固定板等核心部件的外部轮廓形态，材质设置上对金属模座、导柱导套、弹性卸料元件等不同零件赋予差异化的视觉属性，便于快速区分不同功能的结构组件。结构设计上采用后侧导柱标准模架作为基础承载结构，上下模座设置对称的安装槽与紧固孔位，导柱导套采用高精度间隙配合保证合模精度，中间叠层结构依次设置凸模固定板、卸料板、凹模固定板、垫板等功能组件，设置独立的定位销用于条料送进定位，配套弹性卸料结构保证冲压完成后工件与废料的顺利脱出，整体结构紧凑，各功能部件布局合理，符合中小型冷冲压件的批量生产工艺要求。设计思路围绕常规薄板冷冲压工序的实际需求展开，优先选用标准模架与通用紧固件降低加工制造成本，将刃口部件设计为可更换结构便于后期维护修模，导向组件的布置充分考虑合模过程中的受力均衡性，避免偏载导致的刃口磨损加快问题，整体模型可用于冲压工艺教学演示、模具结构方案评审、零部件加工出图参考等场景，能够帮助设计人员快速梳理冲压模具的结构逻辑，验证各部件的布局合理性。
