正方形盒体加工用冲裁模结构设计

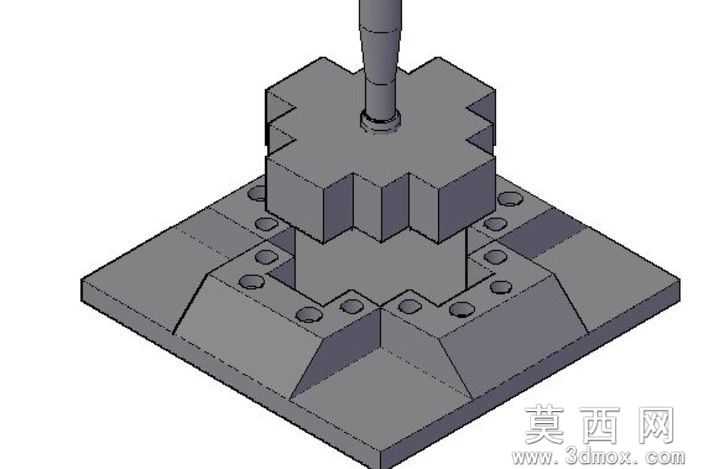

本模型为针对简单正方形盒体加工设计的冲裁模三维结构，建模过程中严格遵循冲压模具的设计规范，先完成整体装配基准的搭建，以底部下模座作为整个工装的定位基准，下模座采用带加强筋的方形板式结构，表面均匀排布用于模座固定的安装孔位，加强筋沿模座对角线方向延伸布置，在保障模座整体结构刚性的同时，合理控制模座的整体重量，避免不必要的材料冗余。下模的成型型腔设置在模座中心位置，型腔轮廓与待加工正方形盒体的外形尺寸精准匹配，型腔周边设置多组定位孔，用于安装凹模镶块与定位挡料结构，保障送料过程中的位置精度。上模部分采用十字形的模仁固定结构，该结构可均匀分散冲裁过程中的冲压力，避免局部应力集中导致的模仁变形，模仁与上模座之间采用台阶式定位配合，保障模仁安装的同轴度，上模座顶部设置标准模柄结构，可与冲压设备的滑块输出端快速对接安装，模柄与上模座之间设置定位销与紧固螺丝的双重固定结构，避免高速冲压过程中模柄出现松动偏移。建模过程中对所有配合面均做了公差适配的结构处理，上下模合模时的导向结构通过模仁周边的定位凸台与凹槽实现精准对位，合模行程中可自动校正上下模的位置偏差，避免冲裁过程中出现啃模、毛刺过大的问题。材质设定上，模座部分采用45号钢做调质处理的材质表现，模仁与冲切工作部件采用Cr12MoV模具钢的材质属性，渲染时对模仁刃口部分做高亮金属质感处理，清晰区分工作部件与结构支撑部件的功能差异。设计思路围绕正方形盒体的冲裁成型需求展开，简化了不必要的复杂卸料结构，针对小批量、简单盒体的加工场景优化整体结构，降低模具的制造成本与后期维护难度，所有零部件的连接结构均采用标准件设计，安装孔位、螺丝规格均符合五金模具的通用标准，便于后期的零部件更换与工装调试，整体结构紧凑，冲压力传递路径清晰，可直接适配常规吨位的开式冲压设备使用，能够稳定完成正方形盒体的冲裁落料加工工序。
