FS5115舵机伺服执行机构结构

　　在小型农机、教学竞赛机器人以及低成本自动化执行端的布局里，舵机往往承担着角度闭环控制的末端动作任务。FS5115这一类伺服电机常见于拖拉机改装机构、Robocon赛事底盘、小型换挡连杆和简易夹持装置中，其核心价值不是提供连续高速旋转，而是在限定转角范围内输出稳定扭矩，并通过PWM信号把输出轴保持在指定角度。

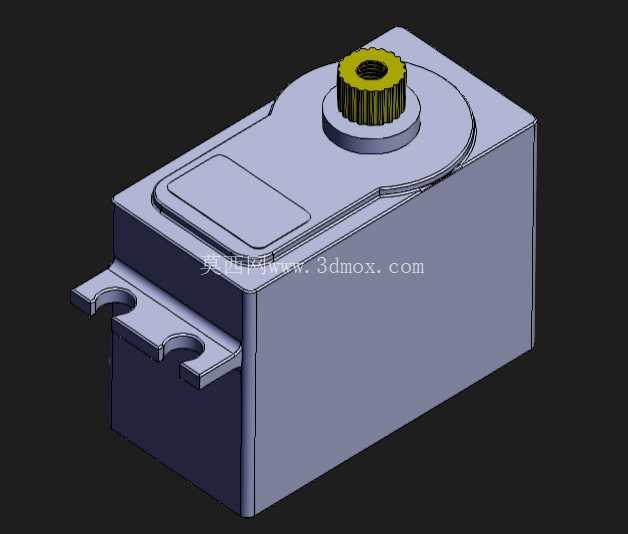

　　从整机外廓看，该舵机采用长方体壳体布局，主体尺寸约为41mm×21mm×38mm，这一尺度在紧凑安装空间中比较容易布置。壳体侧面带有两个带安装孔的凸耳，凸耳向侧下方伸出，形成典型的法兰耳式固定界面。实际装机时，螺钉穿过耳孔将舵机锁定在支架或钣金面上，安装基准面应与壳体底面贴合，避免单侧悬空导致受力后壳体翘曲。对于振动较大的拖拉机或移动机器人场景，建议在安装面增加减振垫或使用带防松胶的螺钉，以减少持续冲击对内部齿轮组和电位器反馈机构的影响。

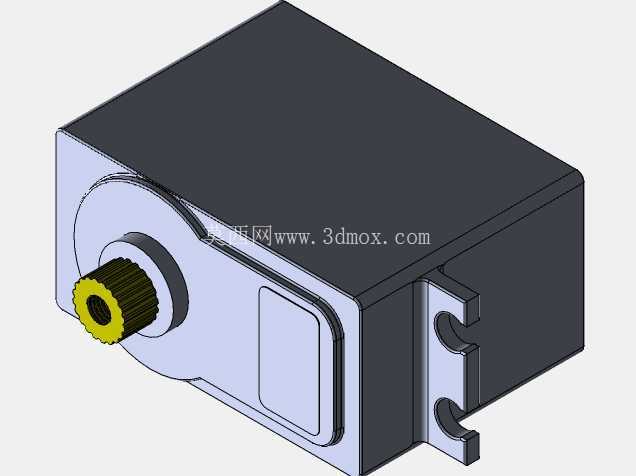

　　输出端位于壳体顶部，采用带齿的花键输出轴，轴端中心设置螺纹孔。齿形轴用于配合塑料或金属舵盘，将扭矩传递到外部摇臂、连杆或舵角；中心螺纹孔则通过螺钉压紧舵盘，防止负载反转时脱出。建模时需要重点还原输出轴相对壳体的高度、齿轴外径以及顶部螺纹孔深度，这些尺寸直接决定舵盘能否装配到位。输出轴周围有圆形凸台，凸台与上盖一体成型，既增强轴座区域刚度，也为舵盘提供回转避让空间。

　　壳体上表面设有一块内凹的矩形区域，通常对应铭牌、标签或加强筋位置。该凹陷在外观上形成层次，在结构上可提升上盖板的局部抗弯能力。上盖与主体壳体之间沿轮廓布置分模线，侧面能够看到盒体扣合的台阶结构，这类设计符合塑料外壳注塑装配的工艺逻辑：上下壳通过卡扣或螺钉连接，内部容纳直流电机、减速齿轮组、控制电路板和角度反馈元件。

　　进行三维结构设计时，不能只把舵机当作一个简单方块处理。两侧安装耳的开孔位置、耳片厚度、壳体圆角以及输出轴中心到安装面的高度，都是运动校核中的关键边界。若外部连杆绕输出轴摆动，必须检查摇臂在全行程内是否与壳体上表面、安装凸耳或周边线束发生干涉。由于舵机自身宽度仅21mm左右，多台并排布置时还需预留接线插头和散热间隙，不能贴死安装。

　　从功能特性上看，这类伺服执行机构把电机、减速器、驱动电路和位置反馈集成在封闭壳体内，外部只需提供电源和控制信号即可工作。设计选型时，工程师通常关注输出扭矩、转角范围、空载速度、轴齿规格和安装孔距；而在数模装配阶段，则更关注外形包络、固定方式、输出接口和维护空间。该模型把壳体、安装耳、顶部输出齿轴、轴座凸台及上盖凹面均进行了实体化表达，能够用于设备布局干涉检查、舵盘连杆设计、安装支架展开以及教学演示。

　　在农机改装场景中，它可以用来控制油门拉杆、风门、小型拨叉或导流板；在竞赛机器人中，可驱动抛射机构锁止、机械臂关节、夹爪开合或摄像头云台；在自动化小设备中，也适合作为闸门摆动、档位切换和轻载推压机构的动力源。使用时应让连杆尽量靠近输出轴切线方向受力，避免长时间侧向敲击齿轴；外部摇臂长度也要结合扭矩和角度行程计算，过短会导致动作分辨率不足，过长则会使轴承受弯矩超过允许范围。

　　整体建模思路围绕真实装机边界展开：长方体盒体提供内部元件容纳空间，双耳结构提供可靠固定点，顶部齿轴形成标准化动力输出界面，上盖凸台和凹面兼顾强度与成型工艺。围绕这些特征完成装配后，设计人员可以直接在整机中验证舵机与支架、连杆、线束和外壳之间的空间关系，从而减少样机阶段反复修改安装位的风险。
