带操作手柄的可调支撑装置结构设计

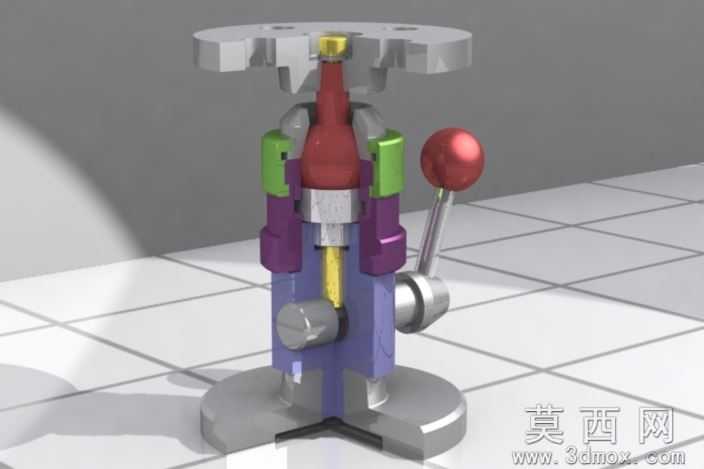

本作品为手动可调式支撑装置的三维建模设计，整体采用立式同轴布局结构，从下到上依次设置圆形承重底座、主体支撑立柱、高度调节执行组件、顶部承载法兰盘，侧面配置带红色球形握柄的手动操作杆，整体结构紧凑，操作逻辑直观。建模过程中首先完成整体装配基准的搭建，以底座中心轴线为全局装配基准，依次完成各零部件的参数化建模：底座采用带圆角的圆盘式结构，底部预留安装定位槽，保证装置放置与固定的稳定性；主体立柱为多段式阶梯轴套结构，内部预留调节螺杆的安装空腔，外部设置多组定位卡槽用于安装侧向锁紧组件；调节组件采用螺杆传动结构，配合紫色的锁紧卡块、绿色的导向滑块实现高度位置的锁定与调节，操作杆通过偏心轮结构与内部锁紧机构联动，扳动操作杆即可快速完成支撑高度的锁紧或释放，无需额外工具即可完成调节操作；顶部承载法兰盘采用带多个安装孔的圆盘结构，可适配不同规格的被支撑工件，满足多场景支撑需求。渲染阶段采用工业级写实材质方案：金属结构件根据功能区分材质，操作杆、底座、顶部法兰采用抛光镀铬金属材质，还原金属件的高光反射质感；主体立柱采用哑光紫色工程塑料材质，锁紧卡块采用深紫色硬质合金材质，导向滑块采用绿色耐磨尼龙材质，操作握柄采用红色哑光橡胶材质，不同材质的色彩区分清晰，既提升了渲染图的辨识度，也直观体现了各零部件的功能属性。结构设计上充分考虑手动操作的人机工程学，球形握柄的尺寸适配人手握持弧度，操作杆的扳动角度设置在舒适操作区间，调节行程覆盖常规工装支撑的高度需求，内部传动结构采用隐藏式设计，避免外露结构进入杂物影响调节顺畅度，各活动部件之间预留合理的装配间隙，保证调节动作顺滑无卡滞，锁紧状态下可提供稳定的支撑力，适用于机械加工工装定位、设备安装调平、工件辅助支撑等多种工业场景。
