压缩空气系统自动冷凝排水装置结构设计

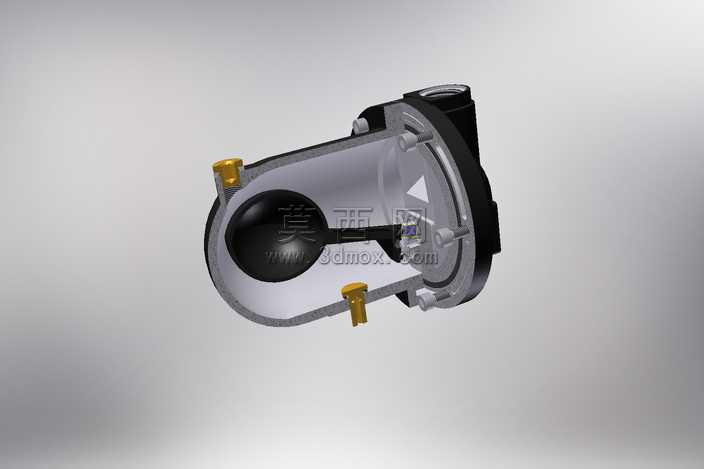

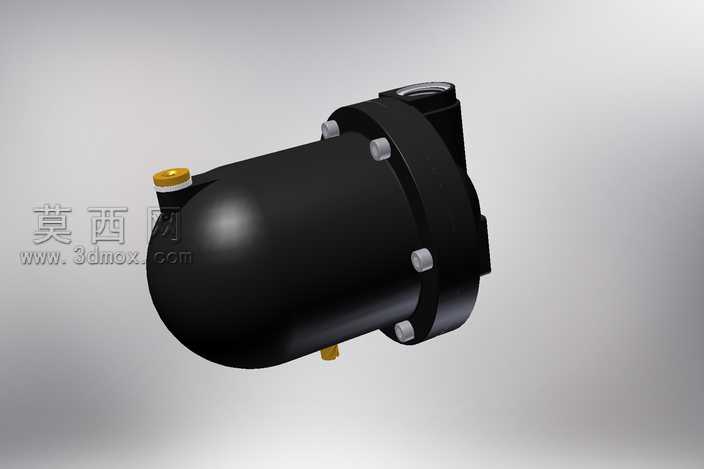

本作品为压缩空气管路配套的自动冷凝排水装置三维模型，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循机械设计公差配合规范，所有零件均按实际加工尺寸1:1还原，可直接用于工程出图、装配验证与产品迭代开发。模型采用半剖视渲染呈现，清晰展示内部核心结构：外壳采用压铸铝合金材质设定，渲染时赋予哑光深灰金属质感，表面做细微磨砂纹理处理，还原工业压铸零件的真实触感；内部浮球选用耐油丁腈橡胶材质，渲染为哑光黑色，表面添加细微橡胶颗粒质感，还原密封件的材质特性；紧固螺栓与接头部位采用黄铜材质设定，渲染为亮金色金属质感，与深色壳体形成鲜明视觉区分，便于快速识别装配部件。结构设计上采用浮球杠杆式自动排水原理，装置上部设置压缩空气进气接口，接入气路后，管路内凝结的冷凝水在重力作用下汇集到装置腔体下部，随着液位上升，浮球随水位抬升，通过内部杠杆机构触发下部排水阀口开启，在腔体内气压作用下将积存的冷凝水自动排出；当液位下降到设定阈值时，浮球回落带动阀口关闭，避免压缩空气泄漏，整个排水过程无需人工干预，可实现气路系统冷凝水的全自动排放，有效避免冷凝水进入下游气动元件造成设备锈蚀、动作失灵等故障。建模过程中对所有配合面做了干涉检查，壳体与端盖的密封槽、浮球的活动行程、杠杆机构的转动间隙均经过参数校核，确保装配关系符合实际生产装配逻辑；渲染阶段采用工作室柔光环境，添加柔和的环境反射效果，半剖切面做平整切面处理，清晰展示内部流道与运动部件的位置关系，既满足产品结构展示需求，也可作为气动配件选型、教学演示的直观素材。
