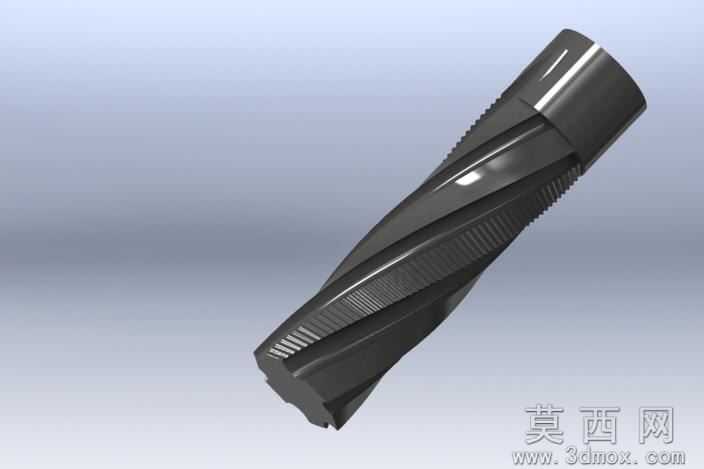

多刃螺旋槽精加工立铣刀三维设计

本立铣刀模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循硬质合金立铣刀的实际加工工艺逻辑，从刀柄基准面开始逐步构建整体结构。首先通过旋转凸台命令生成等直径圆柱刀柄基体，保证刀柄部分的圆柱度与同轴度公差符合数控刀具装夹标准，刀柄尾部做微小倒角处理，避免装夹时与刀柄夹套发生干涉。切削部分采用多螺旋刃结构设计，通过螺旋扫描切除命令生成均匀分布的螺旋排屑槽，螺旋角经过优化设计，兼顾切削过程中的排屑流畅性与刃口刚性，刃口部分做微小钝化处理的建模细节，还原实际精加工立铣刀的刃口强化工艺，避免刃口过于锋利导致加工过程中崩损。模型表面材质采用类金刚石涂层的硬质合金材质渲染，还原实际刀具表面的深灰哑光金属质感，通过调整材质的粗糙度、反射率参数，模拟出物理气相沉积涂层的细腻磨砂金属效果，排屑槽内的刃带部分做高光处理，区分开涂层区域与刃口磨削区域的不同表面状态。模型整体结构分为装夹刀柄、过渡颈部、切削工作段三个部分，过渡颈部做平滑锥度过渡，避免应力集中，提升刀具整体抗扭刚性，切削段的端刃部分做合理的端齿隙角设计，保证刀具可以进行垂直下刀的插铣加工，周刃的刃带宽度控制在合理范围，既保证加工过程中的导向稳定性，又能减少刃带与已加工表面的摩擦，提升工件表面加工质量。建模过程中对每一条切削刃做圆周阵列，保证各刃的等分精度，还原高精度立铣刀的制造精度要求，所有结构特征均采用可编辑的参数化特征构建，可通过修改螺旋角、刃数、直径、刃长等参数快速衍生不同规格的立铣刀模型，适用于数控加工教学、刀具结构演示、加工仿真场景使用，模型的结构细节完全匹配工业级精加工立铣刀的实际尺寸比例，无结构失真问题。
