本田CRF250摩托车车架连接结构三维设计

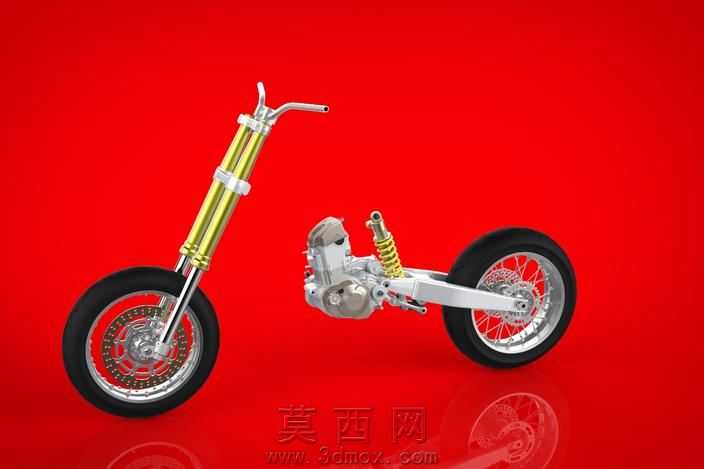

本作品为针对本田CRF250车型打造的车架连接冲击结构三维设计，建模过程依托SolidWorks平台完成，全程遵循摩托车底盘结构的工程设计逻辑，从部件装配关系出发完成全结构的参数化搭建。建模阶段首先梳理了长行程倒置前叉、摇篮式车架主体、单筒后减震、辐条式前后轮、动力总成这五大核心模块的装配基准，以车架主梁的安装孔位为全局坐标原点，逐一匹配各部件的安装公差，确保所有连接位的同轴度、贴合面间隙符合实车装配要求。前叉部分还原了金色外管、银色内管的分层结构，对刹车卡钳安装座、前轮轴固定位、方向把连接座的细节做了特征还原，既保证外观辨识度，也预留了后续做转向运动仿真的约束接口。车架主体采用铝合金材质的视觉表现，渲染阶段为金属部件添加了不同粗糙度的材质贴图：前叉外管做了亮面阳极氧化金的材质，调整反射参数模拟金属漆面的高光质感；车架、后摇臂采用磨砂银铝合金材质，添加细微的拉丝纹理提升真实感；轮胎部分使用哑光黑色橡胶材质，还原胎面的防滑纹路与橡胶的漫反射特性；后减震弹簧做了镀锌金色的金属材质，区分减震筒的哑光黑与弹簧的亮面金属质感。结构设计上重点还原了CRF250的后单减震连接结构，清晰呈现减震器上端与车架的铰接位、下端与后摇臂的连接点，同时完整呈现了发动机与车架的固定吊耳、后轮轴的轴承安装位、前刹车盘的通风孔结构、辐条轮的钢丝编织排布，所有部件的连接关系都按照实车的机械逻辑搭建，没有出现结构干涉问题。渲染阶段采用正红色纯色背景，通过三点布光突出金属部件的光影层次，在部件下方添加柔和的地面反射效果，既清晰展示整个车架连接结构的整体布局，也通过材质差异区分不同功能的部件，让观看者可以直观理解该越野摩托车底盘的动力传递、减震缓冲、转向承载的结构逻辑，整个模型的装配层级清晰，可直接用于摩托车结构教学、改装方案验证等场景。
