微软便携蓝牙无线鼠标外观结构建模

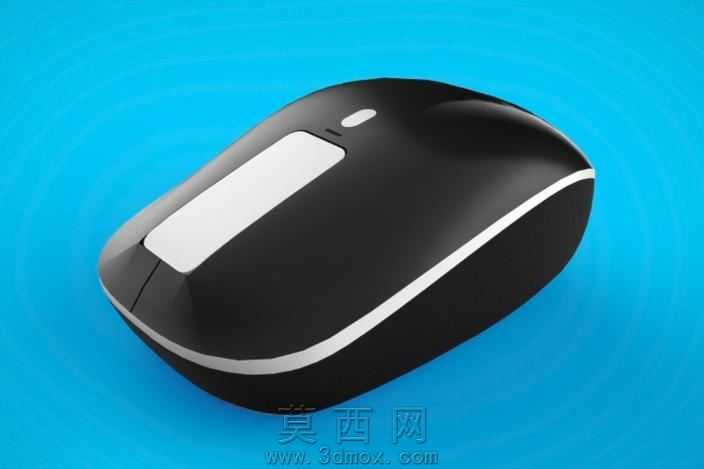

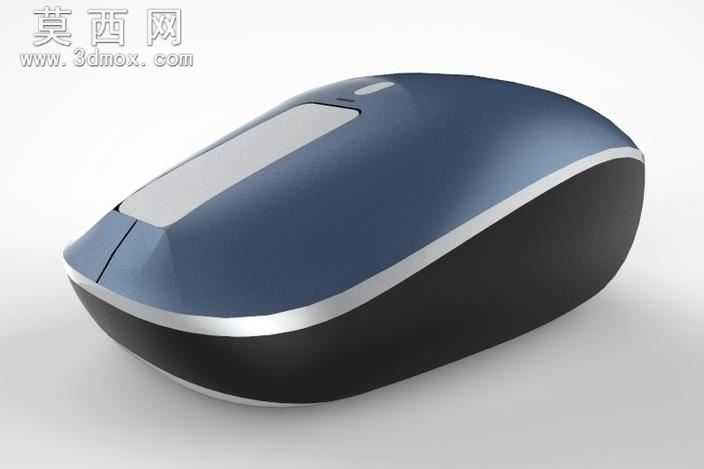

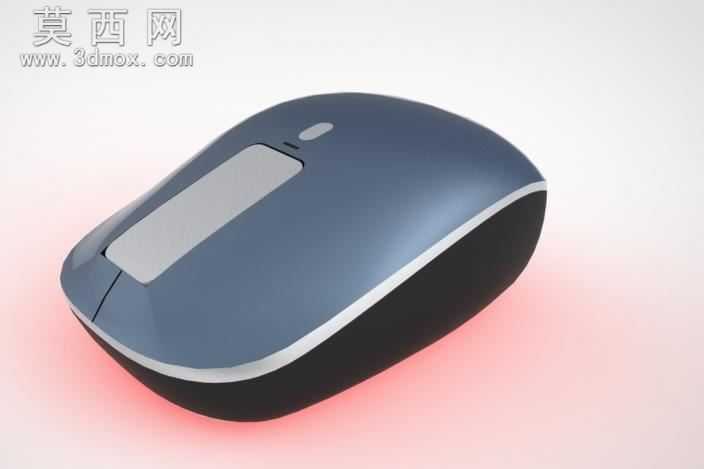

本次建模对象为微软便携蓝牙无线鼠标，整体建模过程围绕产品的曲面流畅度、结构还原度展开，首先从产品的轮廓草绘入手，先绘制鼠标的俯视、侧视基准轮廓线，确定鼠标整体的长宽高比例，还原其偏扁平的便携造型特征，上盖部分采用大弧度顺滑曲面设计，建模时通过放样曲面命令构建主体上盖曲面，反复调整曲面控制点保证曲面的光影过渡自然，没有生硬的折角，还原实物上盖细腻的弧面触感特征。鼠标左右按键区域与上盖做一体化曲面衔接，通过曲面分割命令划分出按键区域的边界，保证按键缝隙均匀一致，还原实物的一体式按键设计特征。滚轮区域的建模重点还原其凹陷的安装位结构，先在对应位置做曲面切除，再构建滚轮的圆柱曲面，匹配滚轮周边的弧度过渡，保证滚轮与上盖的间隙均匀。鼠标侧边的银色装饰条采用扫描命令构建，沿着鼠标侧围的轮廓线扫描出等宽的装饰条曲面，还原其纤细的装饰特征，区分上盖与底壳的视觉边界。底壳部分建模还原其微弧的收边造型，保证底壳与桌面接触的边缘顺滑，同时预留出蓝牙模块、电池仓的内部结构空间，建模过程中对各部件的装配间隙做了合理预留，保证各部件拼接后没有干涉问题。材质渲染阶段，上盖部分采用哑光磨砂塑料材质，调整材质的粗糙度参数还原实物类肤磨砂的质感，避免过高的反光影响真实感；侧边装饰条采用亮面银色金属漆材质，调整反射参数让其呈现细腻的金属光泽，与上盖的哑光质感形成视觉对比；滚轮部分采用防滑橡胶材质，添加细微的凹凸纹理还原滚轮的防滑触感；底壳部分采用深色硬质塑料材质，粗糙度略高于上盖，还原底壳的耐磨材质特征。灯光渲染阶段在鼠标底部添加淡红色的氛围光效，调整光线的衰减范围让光效自然晕开，模拟产品通电后的状态，同时采用三点布光法，主光源从侧上方打亮鼠标主体曲面，突出曲面的弧度变化，辅光源补亮暗部避免死黑，轮廓光勾勒鼠标边缘提升立体感，最终渲染效果还原了该款蓝牙鼠标简约轻薄的外观特质，曲面过渡顺滑，材质区分清晰，结构还原准确，可用于产品展示、结构验证等场景。
