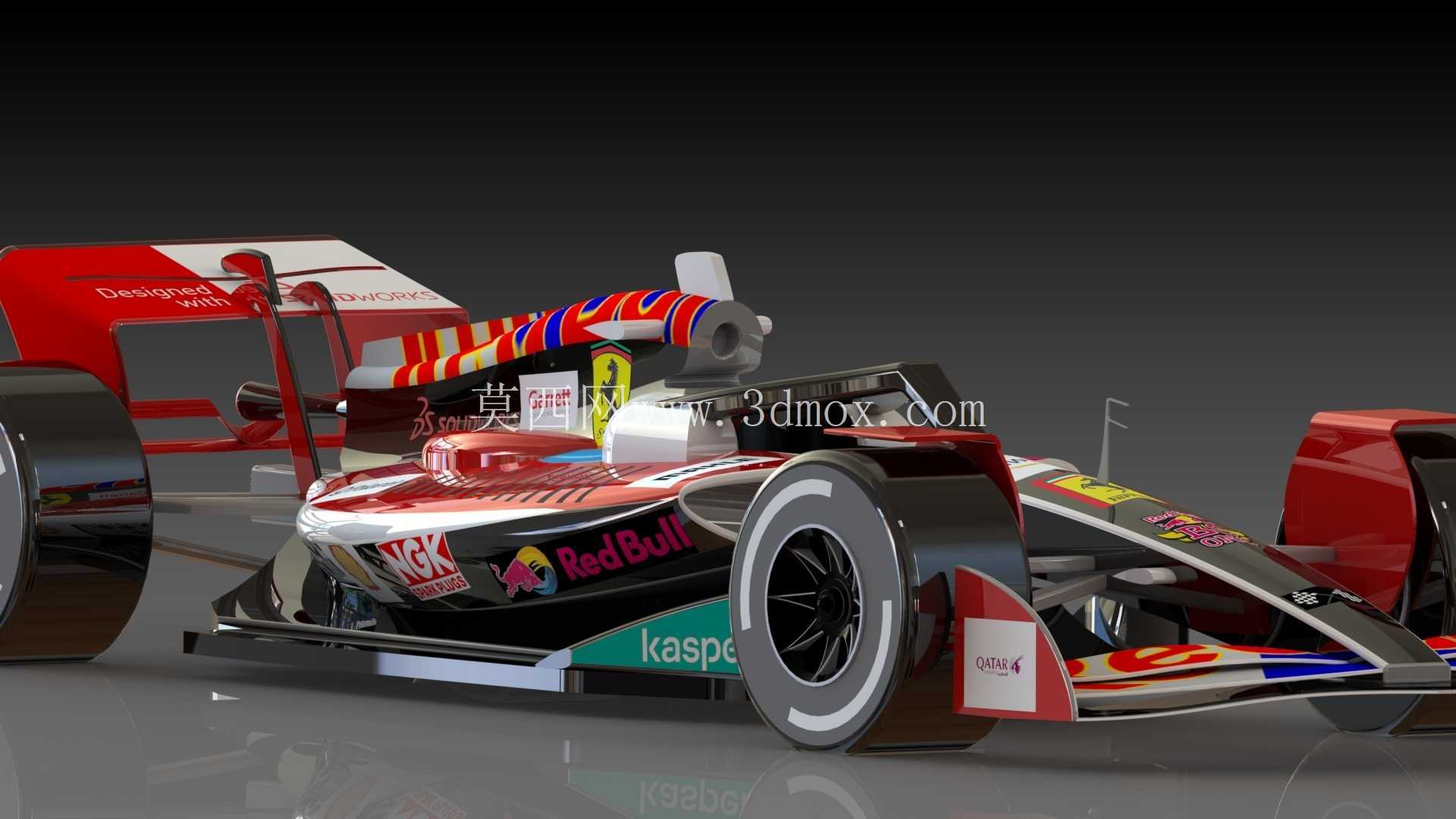

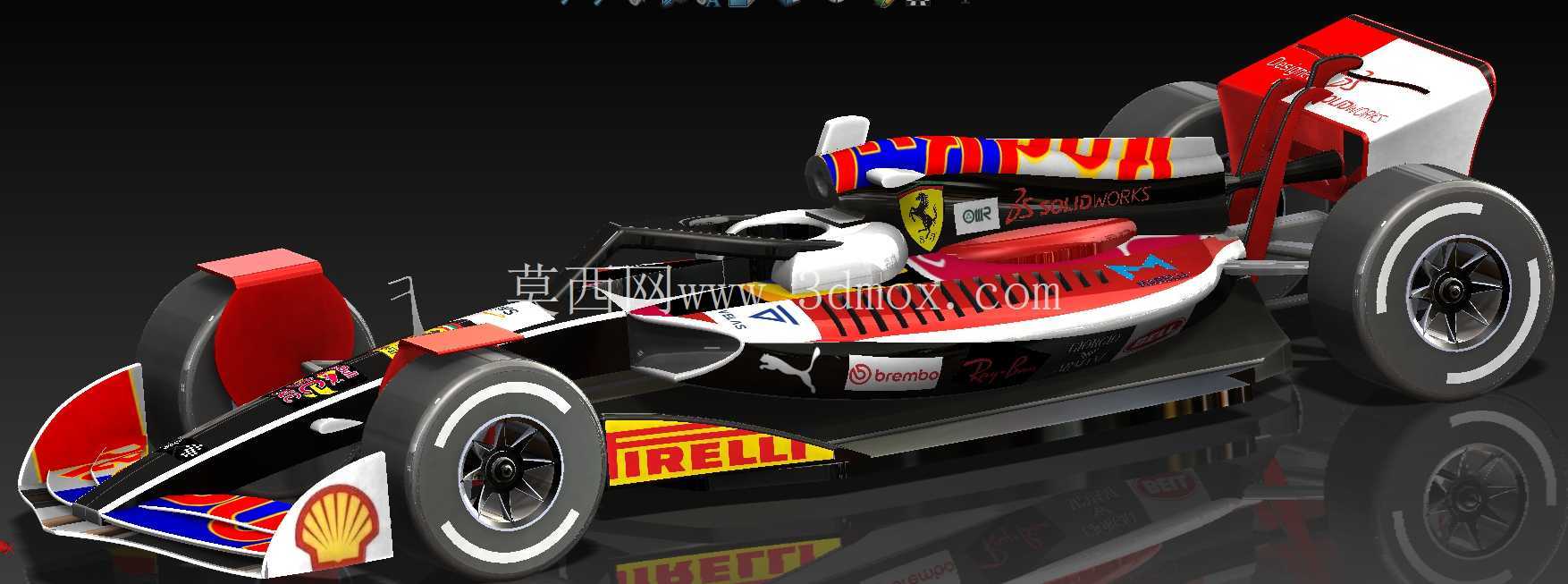

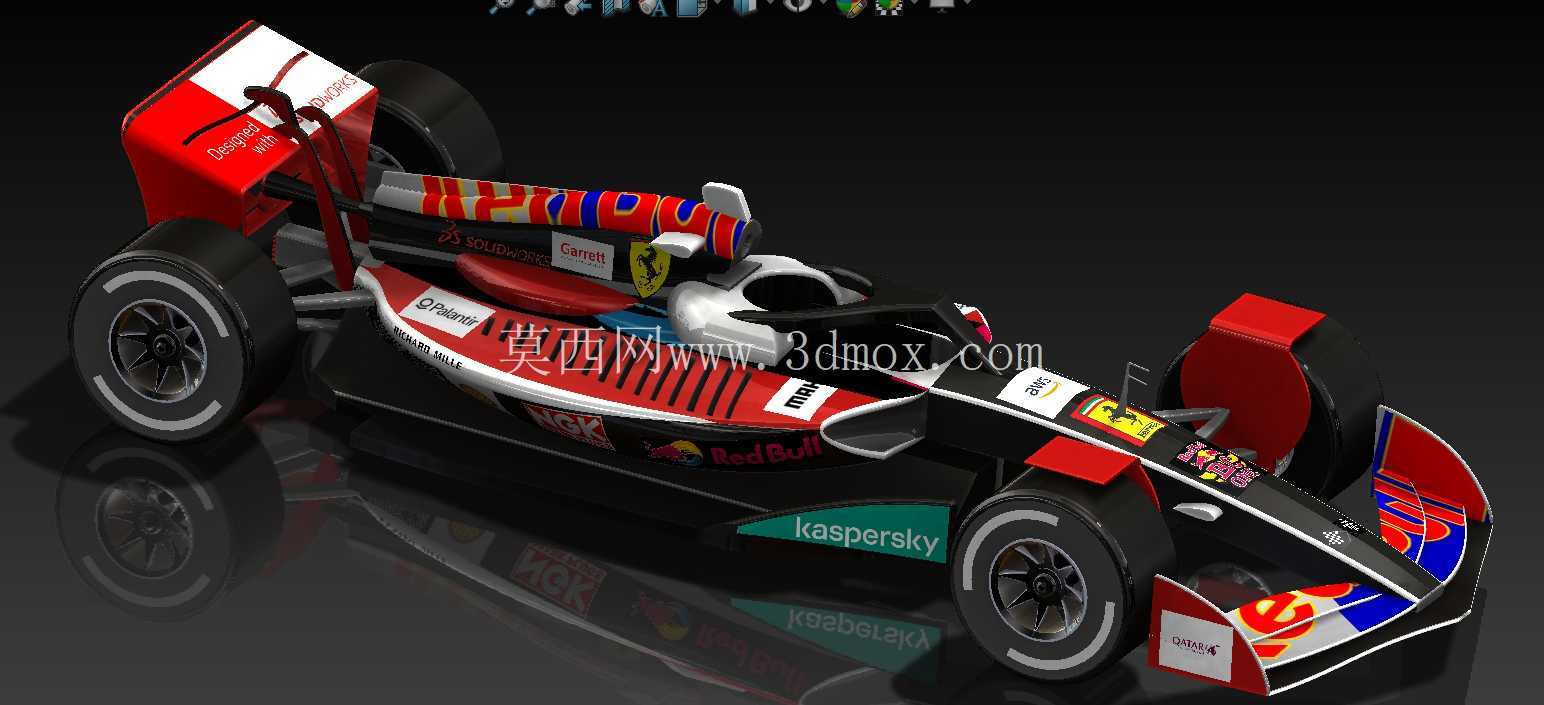

方程式F1赛车整车结构三维设计

　　本次设计的方程式竞速赛车，核心面向场地竞速赛事的工程验证场景，可用于高校方程式赛事参赛方案推演、赛车结构教学演示、竞速车辆空气动力学性能仿真验证等场景，区别于民用代步车辆，整车所有结构设计均围绕极限工况下的动态性能表现展开，没有冗余的舒适性配置，每一处结构都服务于竞速需求。

　　从实际用途来看，该模型完整还原了顶级方程式赛车的核心结构逻辑，可作为竞速车辆设计的参考基准，帮助结构设计人员理解赛车前后轴荷分配、空气动力学下压力生成、悬架几何设定的工程逻辑，也可用于赛事工程团队做方案阶段的结构干涉检查，提前验证各系统在整车布局中的安装边界，避免后续详细设计阶段出现部件干涉、维护空间不足的问题。

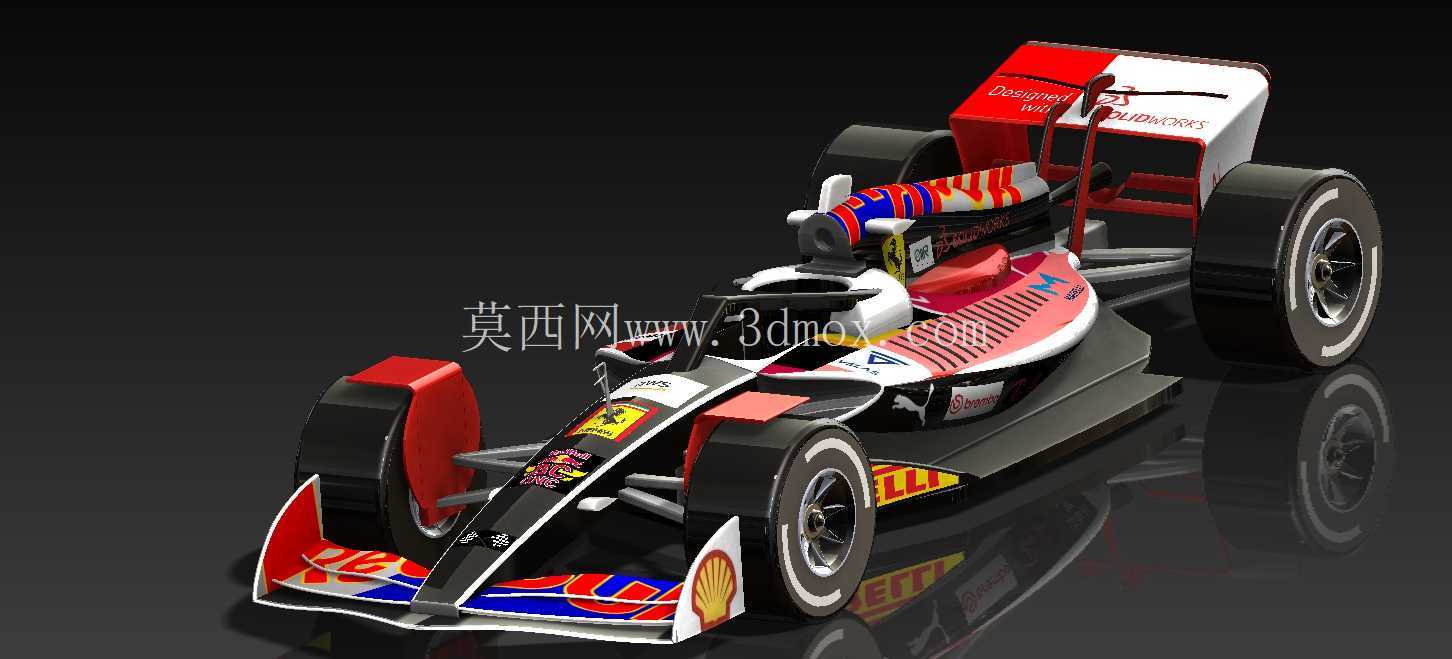

　　功能特性层面，整车覆盖了方程式赛车的核心功能模块：前部的多层前翼结构可根据不同赛道的下压力需求调整翼片角度，在直道场景下调小翼片攻角降低风阻，在多弯赛道上调大攻角获取足够的前部下压力，提升前轮抓地力；中部单体壳结构采用一体化承载设计，兼顾碰撞安全性与轻量化需求，驾驶舱的布局符合赛事安全规范，预留了足够的安全结构安装空间，可容纳头盔、HANS装置等赛事安全装备；侧箱部分集成了散热流道设计，引导气流经过动力单元、冷却系统的散热表面，在保证散热效率的同时尽可能降低气流扰动带来的阻力损失；尾部的尾翼、扩散器结构协同工作，梳理车底气流，在高速行驶时生成足够的后部下压力，平衡前后轴的抓地力分配，避免高速制动、过弯时出现车尾失稳的情况；外露的悬架结构采用推杆式设计，可灵活调整减震器阻尼、弹簧刚度以及车轮定位参数，适配不同赛道的路面特性与抓地力水平。

　　设计思路上，整个建模过程遵循从整体布局到细节结构的推进逻辑：首先确定整车的轴距、轮距核心参数，结合赛事规则对车身尺寸的限制划定整体安装边界，前轴到驾驶舱的距离、驾驶舱宽度、后轴到尾翼末端的长度均严格符合场地竞速赛事的规则要求，避免出现设计方案不符合参赛规范的问题；之后按照轴荷分配4:6的前后配重目标，布置动力单元、油箱、冷却系统的位置，将较重的部件尽可能布置在整车重心附近，降低车辆的转动惯量，提升过弯时的转向响应速度；在此基础上逐步搭建空气动力学套件、悬架、转向、制动等子系统的结构，每一个部件的建模都考虑实际加工的工艺可行性，比如前翼的翼片截面采用成熟的低速翼型，在保证气动效率的同时降低碳纤维部件的成型难度，轮毂的结构设计兼顾轻量化与刹车系统的散热需求，预留了刹车通风道的安装位置，引导冷空气直接作用于刹车盘片，避免极限工况下刹车热衰减。

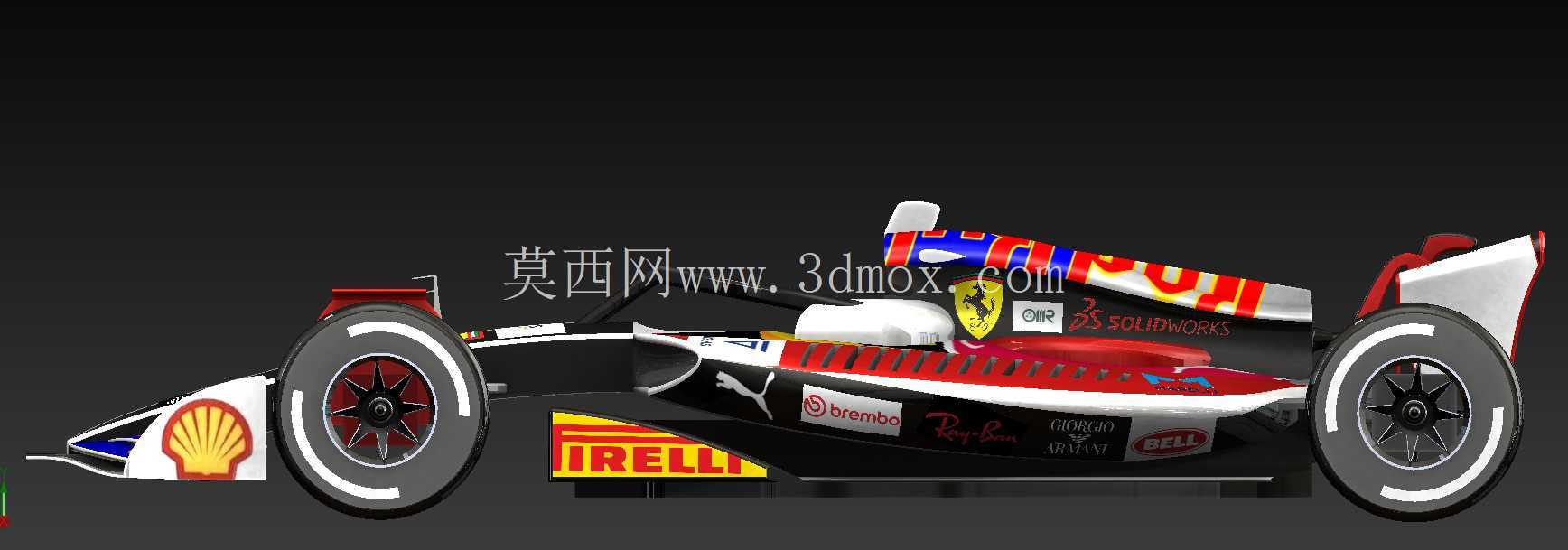

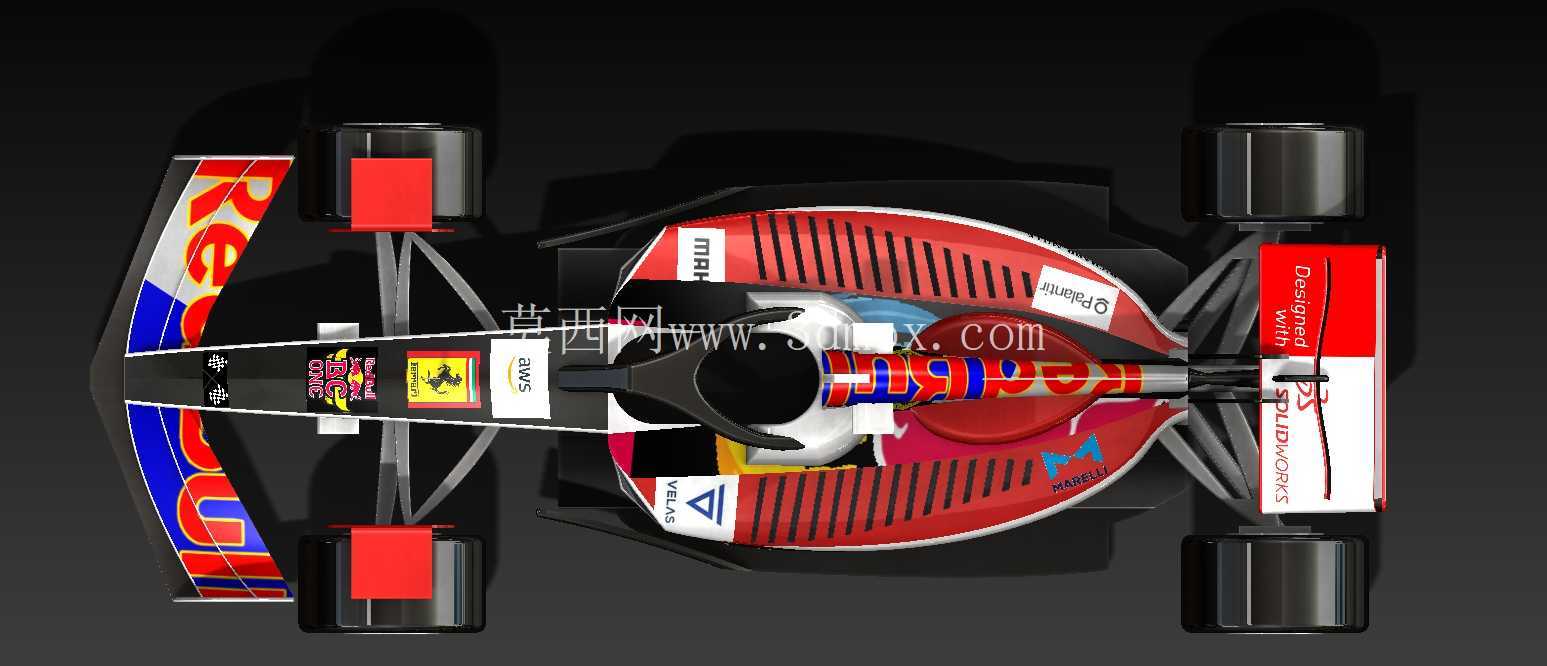

　　外形尺寸与安装边界方面，整车总长度控制在4.8米左右，宽度不超过2米，高度控制在1米以内，符合顶级方程式赛车的尺寸区间；前轮轮距略窄于后轮轮距，减少前轮滚动时带起的乱流对侧箱进气效率的影响；底盘离地间隙在常规行驶状态下为50毫米到70毫米，配合扩散器的流道设计形成车底负压区，所有突出车身的部件均做了圆角过渡处理，避免尖锐结构在碰撞时带来额外的安全风险；各子系统的安装边界均预留了足够的装配与维护空间，比如动力单元的安装位置预留了快拆结构的操作空间，可在赛事规则允许的时间内完成动力单元的快速更换，悬架的调整点均设置在便于操作的位置，维修团队可在短时间内完成车轮定位参数的调整，适配不同赛道的调校需求。

　　在结构细节的处理上，建模过程中充分考虑了各部件的连接逻辑，比如前翼与前鼻锥的连接采用快拆卡扣结构，碰撞损坏时可快速更换，减少赛事中的维修停站时间；轮胎模型还原了竞速光头胎的胎壁结构与接地特性，可用于后续的整车动力学仿真，验证不同胎压设定下的轮胎抓地力表现；车身表面的涂装分区也对应了实际赛事中的赞助商标识安装位置，在不破坏气动外形的前提下预留了标识粘贴的平面区域，避免凸起的标识干扰气流走向。整个模型的结构逻辑完全贴合实际竞速赛车的工程设计要求，没有脱离实际工程需求的理想化结构，每一处设计都有对应的赛事场景与性能目标作为支撑。
