注塑成型相机机身外壳结构设计

项目分类:注塑模图纸 发布时间:2025-01-05 ID:884414
  • 注塑成型相机机身外壳结构设计

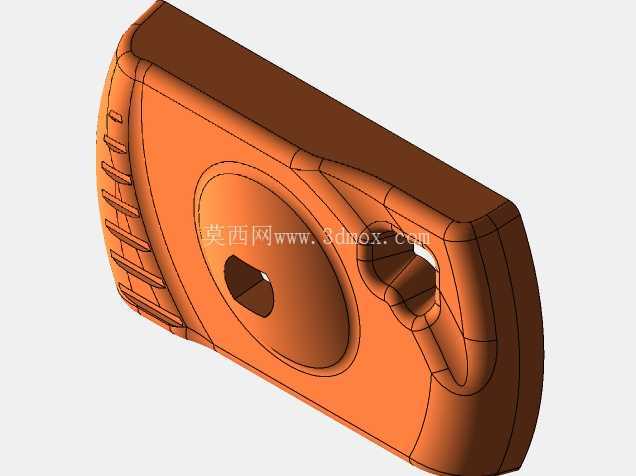

  该相机机身外壳为注塑成型类塑胶结构件,主要面向民用便携数码影像设备的整机装配场景,作为相机内部光学组件、电路板、供电模块的核心承载壳体,需同时满足手持握持的人机工程要求、内部元器件的安装定位精度,以及注塑量产过程中的成型工艺可行性。从实际使用场景来看,这类壳体是手持类影像设备的直接接触部件,外侧的防滑凹槽结构完全贴合日常单手握持时的手指分布弧度,长时间拍摄握持时可减少手指滑动位移,避免设备从手中滑脱;侧边的挂绳孔位做了加厚的环形加强筋设计,挂绳拉扯时的受力会均匀分散到周边壳体壁面,不会出现局部应力集中导致的孔位开裂问题。

  设计过程中优先考虑了注塑模具的分型与加工便利性,整个壳体的外表面无倒扣、无侧凹结构,分型面沿壳体最大轮廓线设置,开模时可直接沿主分型方向完成脱模,无需额外设计复杂的斜顶、滑块抽芯机构,能有效降低模具加工成本与后期量产时的成型故障概率。壳体正面的镜头安装位做了下沉式的环形定位台,定位台的同轴度公差控制在0.05mm以内,可保证镜头组件装配后光轴与机身成像平面的垂直度,避免出现成像画面边缘倾斜、虚焦的问题;定位台周边的壁厚做了均匀过渡处理,从安装位的2.5mm壁厚逐步过渡到周边壳体的1.8mm均匀壁厚,可避免注塑成型时因壁厚不均导致的缩痕、气泡、翘曲等外观缺陷。

  从安装边界来看,壳体内部设置了三处定位柱与四处螺丝柱,定位柱与内部电路板的定位孔采用间隙配合,单边间隙控制在0.1mm,装配时可快速完成电路板的预定位,螺丝柱的内孔直径匹配M2自攻螺丝的安装尺寸,柱体周边做了三角加强筋连接到壳体内壁,螺丝锁附时可承受足够的锁紧力不会出现柱体断裂。壳体的边缘全部做了R0.5的圆角过渡,既可以避免注塑时尖角位置的应力集中,也能消除组装和使用过程中锐边划伤操作人员或用户的风险。考虑到相机使用时可能遇到的轻微磕碰场景,壳体的四个边角位置做了局部加厚处理,加厚区域的壁厚比周边壳体厚0.5mm,跌落时冲击力可通过加厚区域快速分散到整个壳体结构,减少边角开裂的概率。

  在模具型芯和型腔的拆分设计上,壳体的外表面全部由型腔侧加工成型,内表面的所有安装柱、加强筋结构全部由型芯侧加工成型,没有跨侧的结构特征,大幅降低了模具配模时的研配工作量;所有筋位的脱模斜度设置为1.5度,柱体的脱模斜度设置为1度,既可以保证开模时的顺利脱模,也不会因为斜度过大导致装配位置的尺寸偏差超出公差范围。壳体表面的咬花面区域做了均匀的纹理预留,型腔侧对应位置的抛光粗糙度控制在Ra0.8,可保证量产时表面纹理的一致性,不会出现局部纹理发亮、发花的外观问题。针对手持区域的防滑凹槽,凹槽的深度设置为0.8mm,凹槽边缘同样做了小圆角过渡,握持时手指与凹槽的接触面积足够,不会出现硌手的问题,同时凹槽的走向完全顺着手指握持时的自然弯曲方向,提升长时间使用的握持舒适度。
