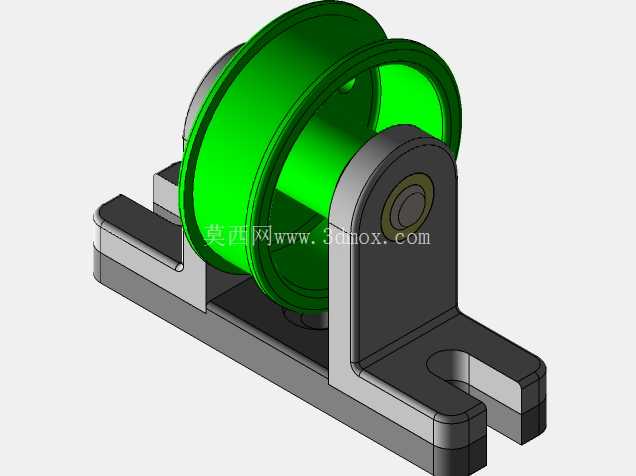

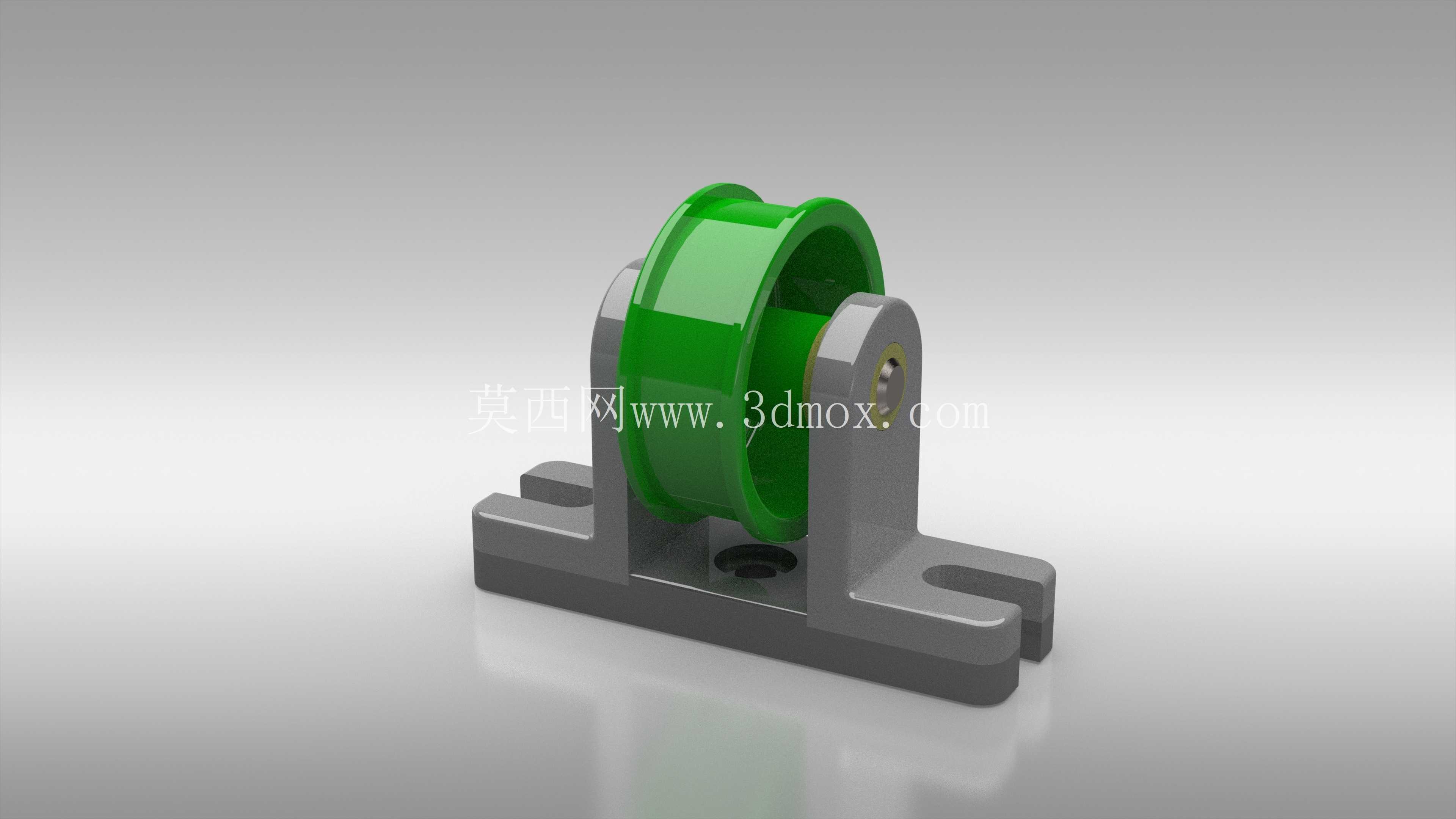

带安装支座U型槽导向滚轮组件结构

　　这类带安装支座的U型槽导向滚轮，是工业场景里做定向滚动导向的核心基础部件，日常在自动化输送线、物料滑移轨道、仓储分拣设备、小型工装滑移机构里都能见到它的身影，核心作用是替代滑动摩擦结构，降低导向副之间的运行阻力，同时约束被导向件的运动轨迹，避免运行过程中出现偏移、卡滞的问题。

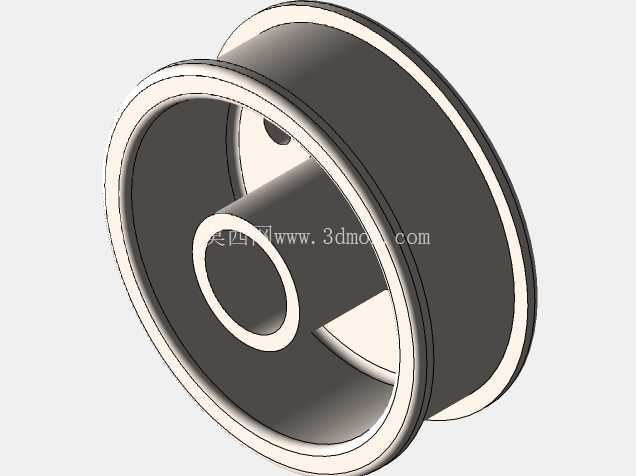

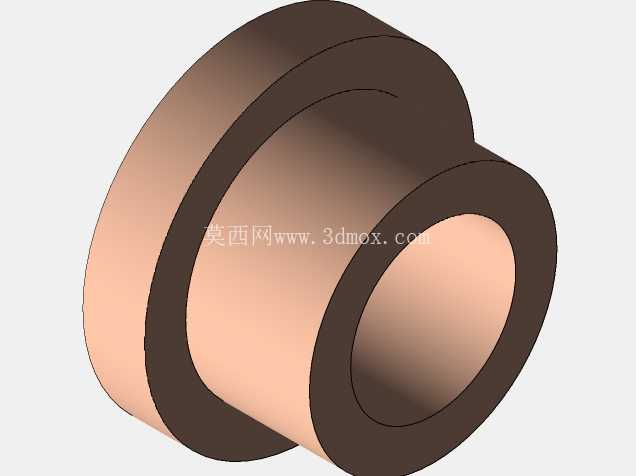

　　从实际功能特性来看，滚轮本体采用U型凹槽的轮面设计，槽型弧度与配套的圆轨、导向杆轮廓匹配，运行时轮槽能够完全包覆导向轨的接触弧面，相比平轮结构，侧向限位能力更强，不会因为设备运行中的小幅振动出现脱轨问题。滚轮与中心销轴之间预留了转动间隙，可根据实际载荷需求选配滑动衬套或者微型滚动轴承，低速轻载场景下直接采用自润滑工程塑料衬套即可满足免维护需求，中速重载场景则可以替换为深沟球轴承，降低转动阻尼，减少长期运行的磨损量。

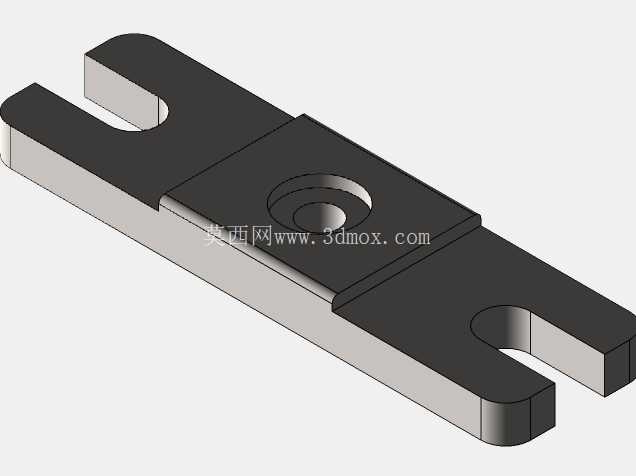

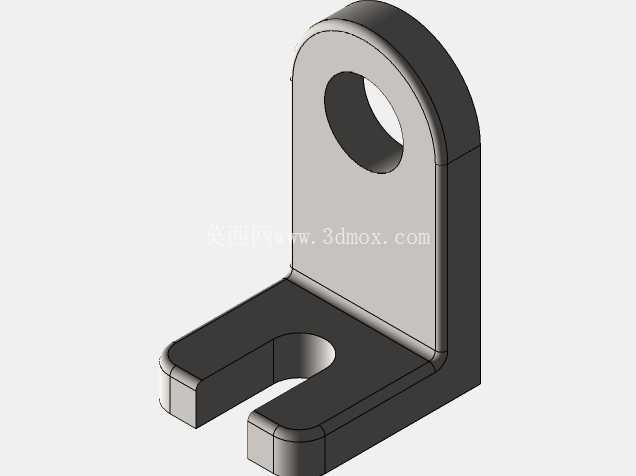

　　设计过程中首先要明确安装边界条件，底部的安装支座采用双侧立板支撑结构，两个立板上同轴加工销轴安装孔，孔位的同轴度公差需要控制在0.02mm以内，避免销轴安装后出现倾斜，导致滚轮转动卡滞、单侧磨损加剧的问题。支座底部设计为带两个长圆形安装孔的平板结构，长圆孔的长度方向垂直于导向方向，安装时可以微调滚轮与导向轨的中心距，补偿机架加工、装配过程中产生的位置误差，保证滚轮槽面与导向轨的接触均匀，不会出现局部应力集中。滚轮的轮缘厚度、槽深尺寸需要匹配对应导向轨的直径，常规适配10-25mm直径的圆导轨时，槽深设置为导轨直径的1/3左右，既保证足够的包覆限位能力，又不会因为槽过深导致滚轮与导轨侧面发生剐蹭。

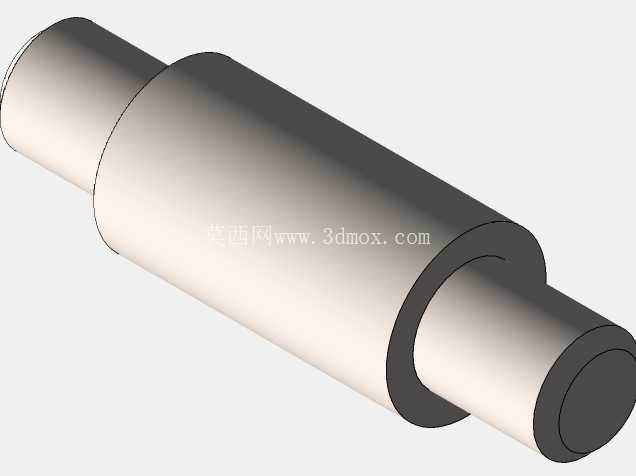

　　尺寸设计上，这类中小型导向滚轮的整体安装高度通常控制在60-100mm区间，支座底板的宽度根据载荷等级调整，轻载场景下底板宽度40mm即可满足安装稳定性要求，单轮额定静载荷可以达到500N，能够满足大部分小型自动化设备的导向需求。销轴与立板的连接采用过盈配合加侧面顶丝固定的结构，避免设备长期运行后销轴出现转动、轴向窜动的问题，滚轮两侧与立板之间预留0.5-1mm的间隙，防止加工误差导致滚轮侧面与支座立板发生摩擦，增加运行阻力。

　　实际选型应用时，需要根据被导向部件的运动速度、总载荷、使用环境调整细节参数：在有粉尘、潮湿的工况下，可以在滚轮两侧加装防尘密封圈，避免杂质进入转动副造成磨损；食品加工、洁净车间场景下，滚轮可以采用聚氨酯或者尼龙材质，既能够降低运行噪音，也不会对接触的导轨、工件造成磕碰划伤；重载场景下则可以将滚轮更换为钢制淬火材质，提升轮面的耐磨性能与承载能力。安装过程中需要保证滚轮的槽面中心与导向轨的中心重合，偏差不超过1mm，否则会导致轮面单侧受力，长期运行后出现轮缘偏磨、转动异响的问题，同一导向行程内如果布置多个滚轮，需要保证所有滚轮的安装基准面共面，避免出现过定位导致的运动卡滞。

　　这类导向组件相比直线导轨等精密导向部件，结构更简单，成本更低，安装维护难度小，对于导向精度要求在0.5mm以内的中低速往复运动场景，完全能够满足使用需求，在非标自动化设备设计、老旧设备改造、工装夹具制作中应用非常广泛，建模过程中需要重点关注销轴孔的同轴度、安装孔的位置度、滚轮槽的轮廓度这些关键形位公差，才能保证加工装配后的实际使用效果。
