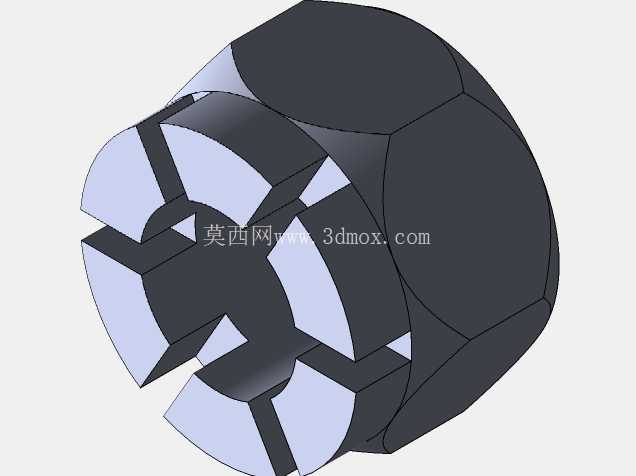

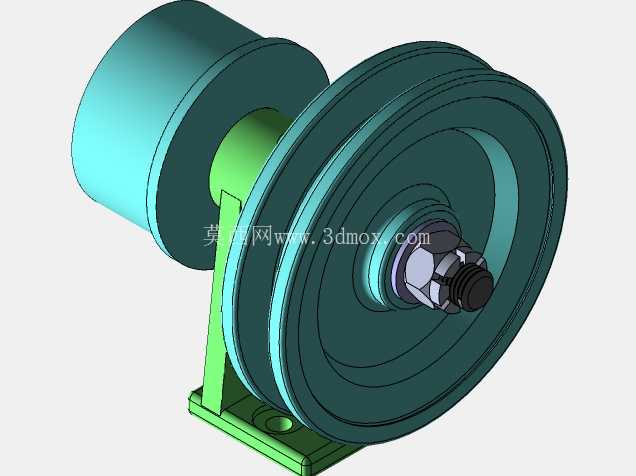

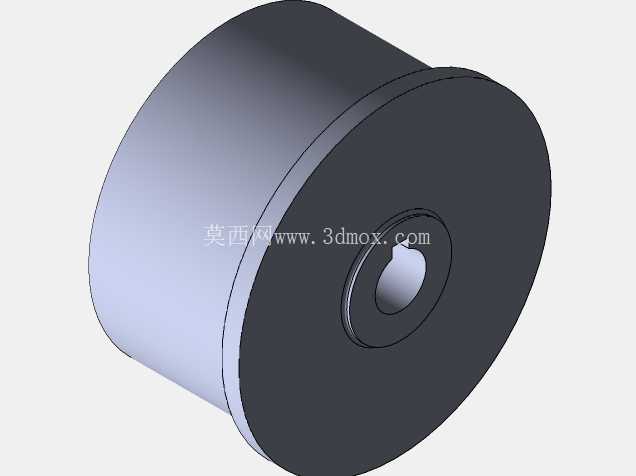

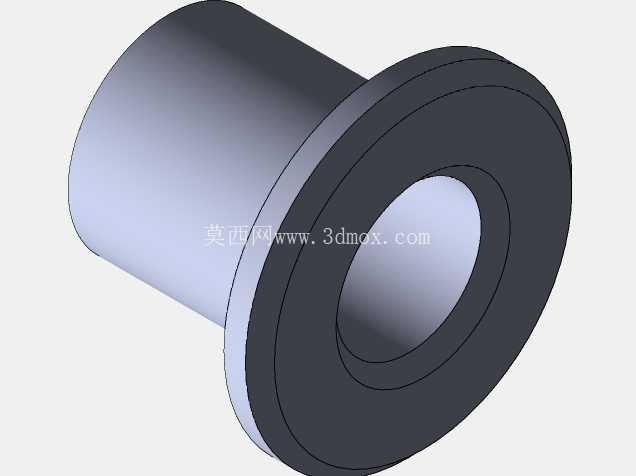

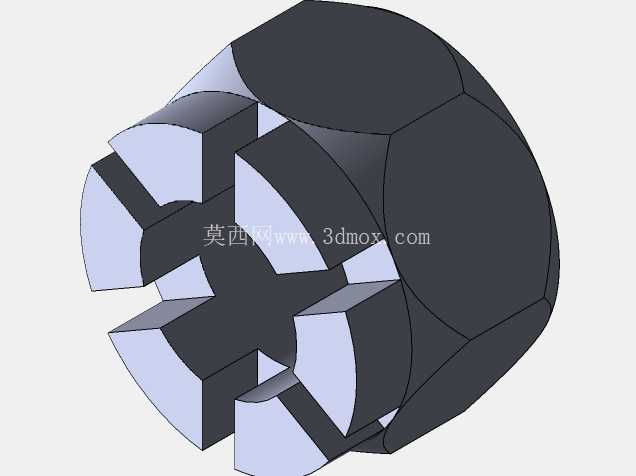

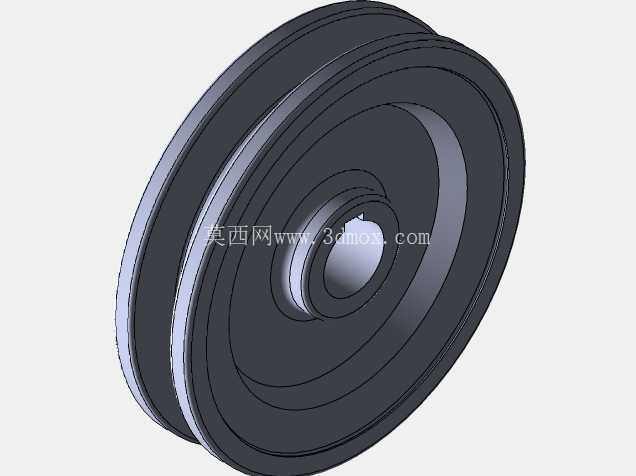

在中小功率动力传输场景中,尤其是VEE型平带传动的动力接驳环节,这类带支架的变速箱传输轴是衔接动力输入侧与负载执行端的核心传动部件,常见于小型工业设备的动力分配单元、轻工生产线的变速传动段,以及需要调整传动比的辅助动力工位,承担着将输入动力稳定传递至平腰带轮、同时支撑带轮运转抵消径向载荷的作用。从结构设计逻辑来看,整个轴系采用分体式装配思路,左侧为动力输入接驳段,采用空心轴套结构,可直接套接在变速箱输出轴端,通过轴肩定位实现轴向限位,避免运转过程中出现轴向窜动;中间段为支撑与带轮安装位,带轮采用多槽平带轮结构,轮槽尺寸匹配常规VEE平带的截面规格,可根据传动需求适配不同宽度的平带,轮缘做了倒角处理,减少皮带安装时的剐蹭磨损,同时降低运转过程中皮带脱槽的概率;右侧为轴端锁紧结构,采用六角螺母配合止动垫片的锁紧方式,能够在带轮安装到位后提供足够的轴向锁紧力,抵消皮带传动带来的轴向分力,防止带轮在高速运转时出现松脱。

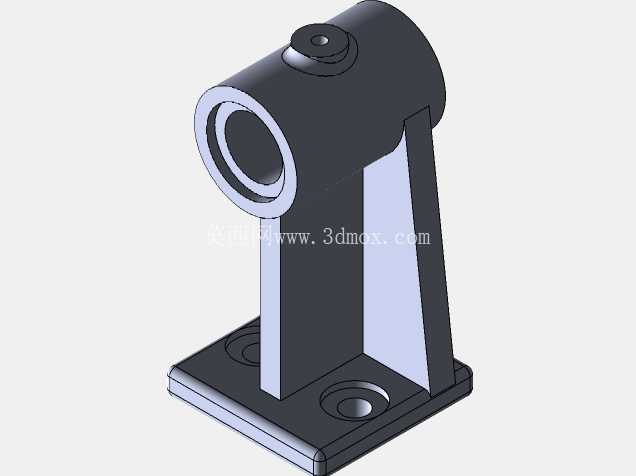

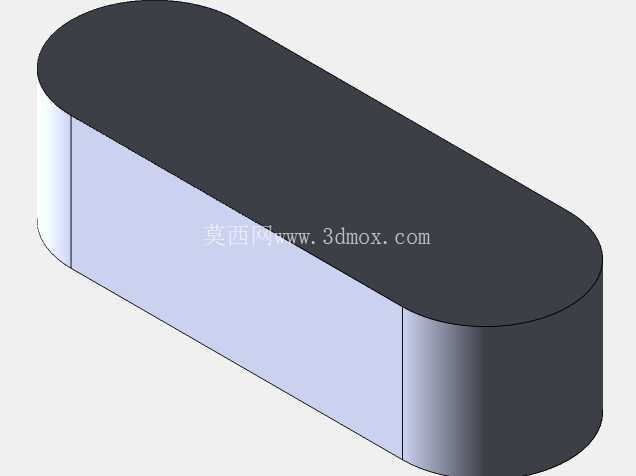

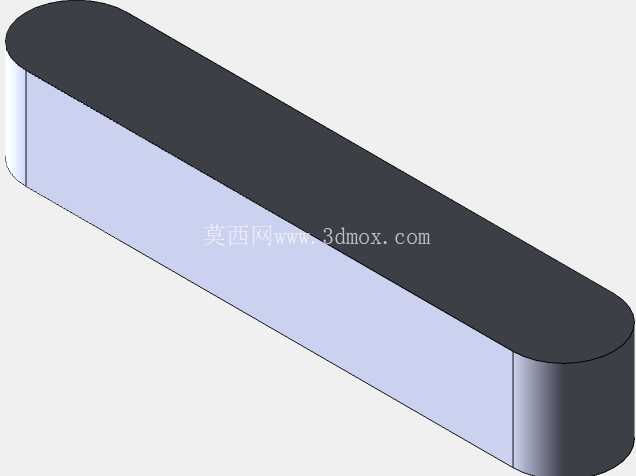

支撑结构采用L型一体式冲压支架,支架底部设置两个安装孔,孔位间距经过匹配计算,可直接固定在变速箱壳体或者设备安装基座上,支架立板上设置轴套安装位,与轴系之间预留了轴承安装空间,实际装配时可加装深沟球轴承来降低轴系运转的摩擦阻力,同时抵消皮带张紧带来的径向载荷,避免轴系出现弯曲变形。从安装边界尺寸来看,整个轴系的轴向总长度控制在适配小型变速箱输出端的范围内,带轮的最大外径满足常规传动比下的线速度要求,不会与周边的设备护罩、机架结构产生运动干涉;输入侧轴套的内径尺寸匹配常见的小型变速箱输出轴直径,可通过键连接实现周向固定,保证动力传递过程中不会出现打滑。

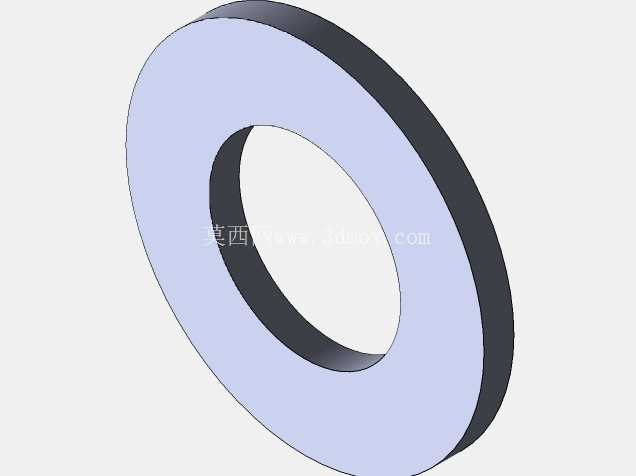

设计过程中需要重点考虑几个工程实际问题:首先是带轮的动平衡,由于带轮在运转时转速较高,如果轮体的质心偏离回转轴线,会产生额外的振动,不仅会加剧轴承磨损,还会导致皮带出现跳动、异响,因此建模时需要保证轮体的壁厚均匀,轮槽的同轴度公差控制在合理范围内;其次是支架的刚性,L型支架在承受皮带张紧力时,立板位置会受到较大的弯矩,因此支架的板材厚度需要经过强度校核,立板与底板的折弯处做圆角过渡,避免应力集中导致支架出现变形断裂;另外轴端的锁紧结构需要考虑防松问题,在振动较大的应用场景下,单纯的螺母锁紧容易出现松脱,因此搭配止动垫片或者防松垫圈是必要的设计细节,止动垫片的内舌需要卡入轴端的键槽内,外舌折弯后卡入螺母的侧面槽内,实现机械锁止。

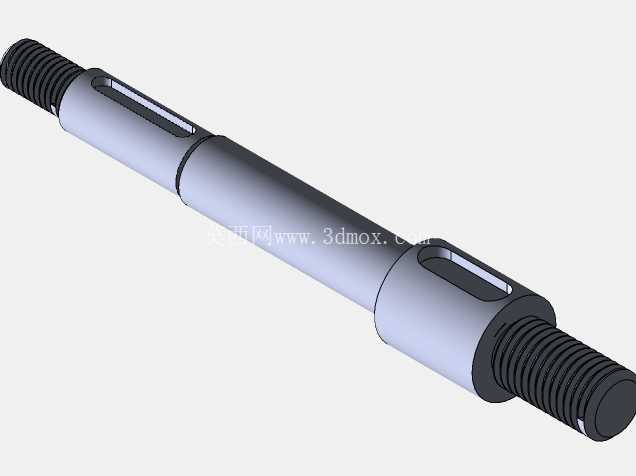

在实际选型应用时,需要根据传递的功率、转速来核算轴的直径,避免轴系出现扭转变形,同时根据皮带的型号确认带轮的槽型、槽数,保证皮带与轮槽的贴合度,减少动力传递过程中的滑差损失;安装时需要保证带轮的端面与轴系的轴线垂直,否则会导致皮带单侧磨损,缩短皮带的使用寿命,同时两个配对带轮的轮槽需要对齐,避免皮带出现偏磨。整个结构没有采用复杂的特殊零件,所有零部件都可以采用常规的机械加工工艺实现,轴类零件采用圆钢车削加工即可,带轮可以采用铸铁铸造后车削槽型,支架采用钢板冲压折弯成型,加工成本较低,装配流程简单,后期维护时只需要定期检查轴承润滑情况、皮带张紧度以及锁紧螺母的紧固状态即可,能够在较为恶劣的车间环境下长期稳定运转,适合在中小功率的平带传动变速场景中推广使用。
