汽车发动机连杆连接结构三维设计

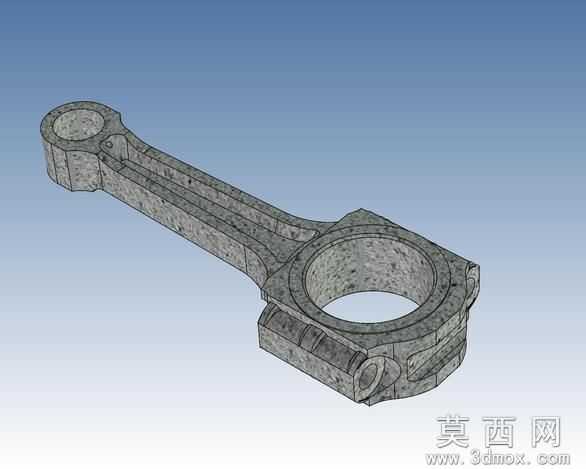

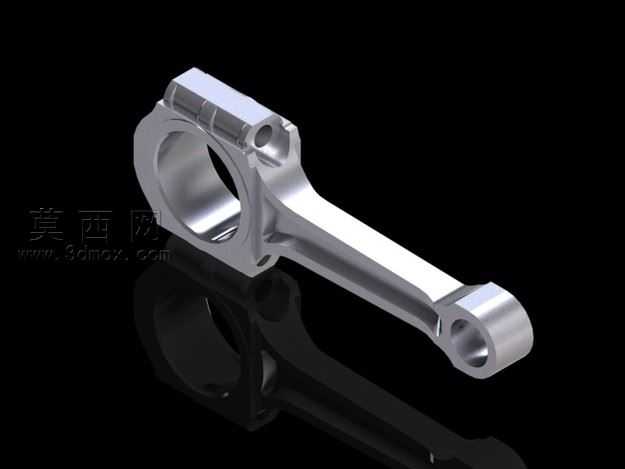

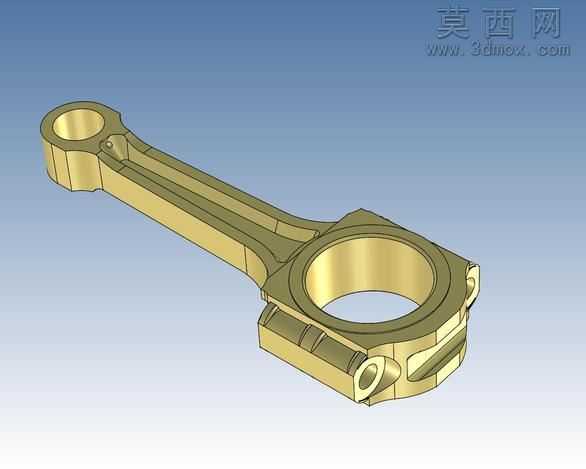

本作品为汽车发动机核心传动部件连杆的三维建模设计，整体建模过程严格遵循内燃机连杆的实际工程结构比例，在三维建模软件中通过草图绘制、特征拉伸、布尔运算、圆角过渡等操作完成全结构构建。建模初始阶段先绘制连杆大小头的中心基准线，确定大小头孔的中心距参数，分别绘制大头孔与活塞销配合的小头孔的圆形轮廓，通过凸台拉伸生成连杆主体的杆身基础特征，杆身采用工字形截面设计，在保证结构强度的同时尽可能降低构件自身重量，适配发动机高速运转时的轻量化需求。针对连杆大头的分体式结构，建模时精准绘制剖分面的定位特征，添加连杆螺栓的安装凸台与定位孔结构，小头孔内部预留衬套安装的配合余量，大小头与杆身的过渡区域采用多段顺滑圆弧过渡，避免应力集中带来的结构失效风险。材质渲染阶段为模型赋予铸铁类金属材质，还原锻造连杆表面的粗糙质感，添加细微的表面纹理模拟实际锻造件的表面肌理，对大小头的孔壁、螺栓安装面等机加工区域赋予稍光滑的金属质感，区分不同加工工艺的表面特征。结构设计上充分考虑连杆工作时承受的交变载荷，杆身的工字形截面壁厚参数经过合理推演，大头端的加强筋结构提升了大端的结构刚度，小头端的油槽预留结构为活塞销的润滑提供通路，整体模型完整还原了连杆的所有功能结构，无多余特征也无关键结构缺失，可用于发动机结构教学、装配干涉检查、运动仿真分析等场景，建模过程中所有特征均采用参数化设计，可通过修改关键尺寸参数快速适配不同排量发动机的连杆设计需求，整体模型的几何公差符合机械设计的相关规范，各配合面的尺寸预留满足实际装配的公差要求。
