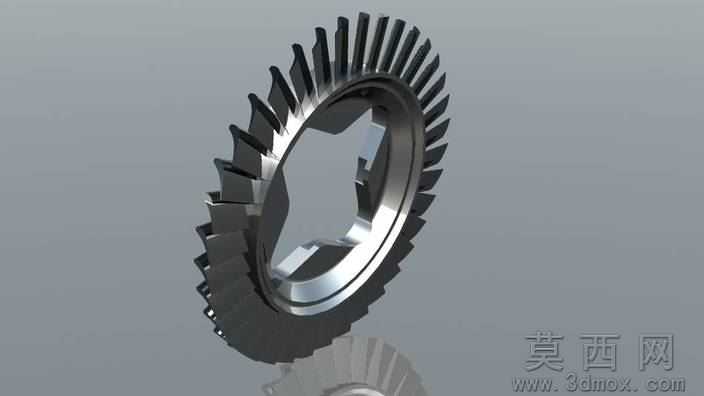

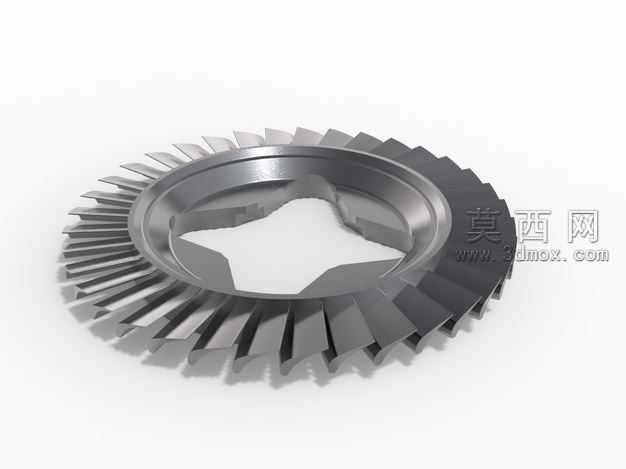

发动机传动用锥齿轮三维结构设计

本作品为发动机传动系统配套的锥齿轮三维建模成果，建模阶段以机械传动设计规范为核心依据，首先完成齿轮基础参数的精准标定：结合发动机传动的转速、扭矩传递需求，确定轮齿的模数、压力角、齿顶高系数、分度圆锥角等核心参数，通过三维建模软件的参数化草图功能绘制齿轮的轴向剖面轮廓，对轮齿的齿顶、齿根、齿面过渡区域做平滑曲线约束，避免应力集中的结构缺陷。建模过程中采用阵列特征完成周向均匀分布的轮齿构建，每一个轮齿的齿面都通过渐开线方程驱动生成，保证齿形啮合的精度符合传动要求，齿轮中心的异形安装孔结构，完全匹配发动机传动轴的连接定位需求，孔壁的定位卡槽、倒角结构都做了精细化建模，还原实际零件的装配适配特性。材质与渲染阶段，为模型赋予高强度合金结构钢的材质属性，调整金属材质的反射率、粗糙度参数，模拟经过精密切削加工后的金属表面质感，对齿面做细微的切削纹理处理，还原真实机加工零件的表面细节，轮体的非配合面做哑光金属质感调整，配合面做高光金属质感区分，通过三点布光的渲染设置，突出轮齿的立体结构与金属光泽，清晰展现齿轮的整体轮廓与细节特征。结构设计层面，重点考量齿轮的传动受力特性，轮齿与轮体的连接区域做了圆弧过渡处理，降低传动过程中的应力集中风险，轮体的厚度、轮齿的长度都经过结构强度校核，满足发动机高转速工况下的传动载荷要求，整体模型的几何精度完全适配后续的工程分析、装配模拟、加工制造参考需求，可直接用于传动系统的虚拟装配验证、运动仿真演示，直观展现锥齿轮在发动机传动链路中的啮合传动过程，帮助设计人员校验传动结构的干涉情况、传动比匹配度，为实体零件的生产加工提供精准的三维数据参考。
