直列四缸内燃发动机核心结构装配

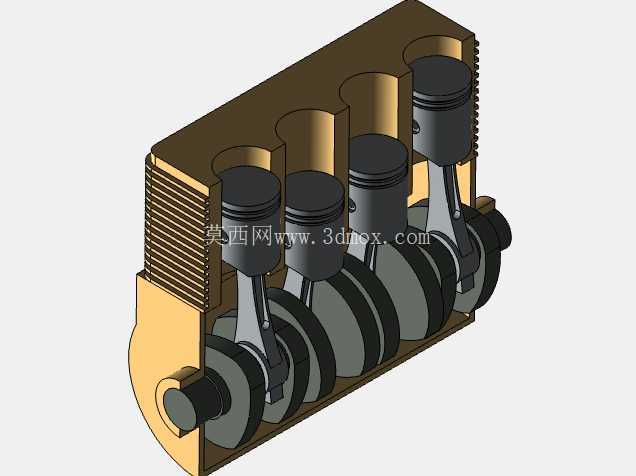

　　这套直列四缸动力核心的三维装配结构，覆盖了民用乘用车、小型工程机械、非道路移动机械最常用的往复式内燃机构型，是小排量动力输出场景下应用最广的结构方案。不同于单缸或双缸结构的动力输出波动问题，直列四缸的布局通过曲轴曲柄销90度相位差的排布，可实现做功冲程的交替衔接，让曲轴端输出的扭矩波动控制在合理区间，减少整车或设备端的额外减震结构投入，降低动力总成的整体配重。

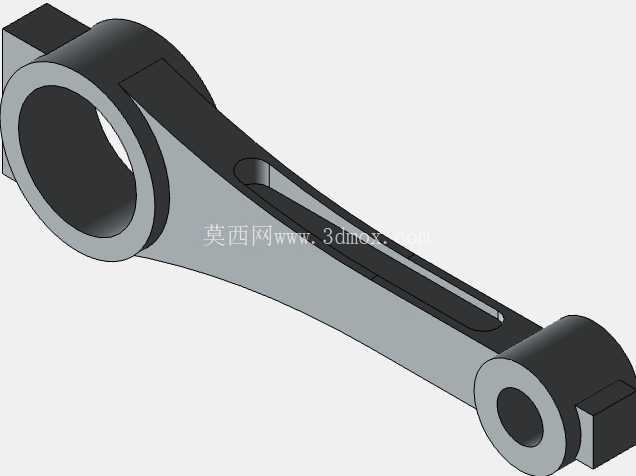

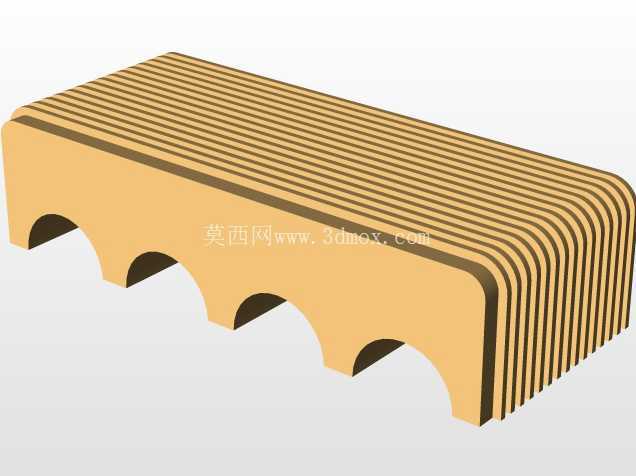

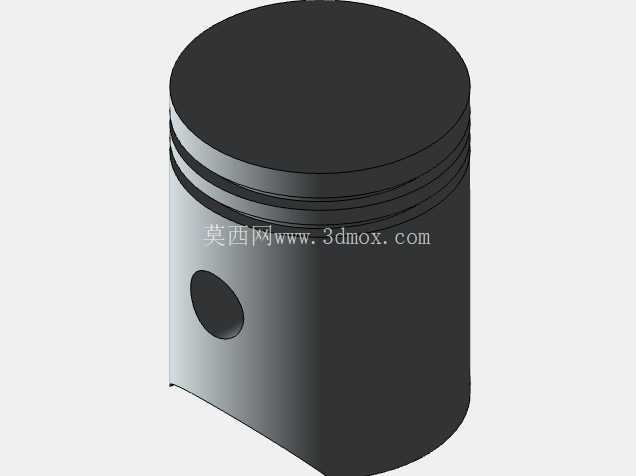

　　从实际装配逻辑来看，这套结构的设计完全遵循量产机型的工程约束：缸体采用整体式铸铁/铝合金压铸基体，四个缸筒沿曲轴轴向等距排布，缸筒内壁的珩磨纹理预留了活塞环的配合间隙，活塞采用平顶带阀坑的结构设计，可适配顶置凸轮轴的气门运动避让需求，活塞销采用全浮式配合结构，两端通过卡簧实现轴向限位，避免活塞销在往复运动中脱出刮蹭缸壁。连杆采用锻钢工字截面结构，大小端分别通过铜套、轴瓦与活塞销、曲轴曲柄销配合，大端的剖分面采用斜切口设计，可满足装配时从缸筒上方穿入连杆后，与曲轴完成锁紧的工艺要求，连杆螺栓采用扭矩转角法锁紧的设计预留，可满足高转速下的连杆锁紧可靠性。

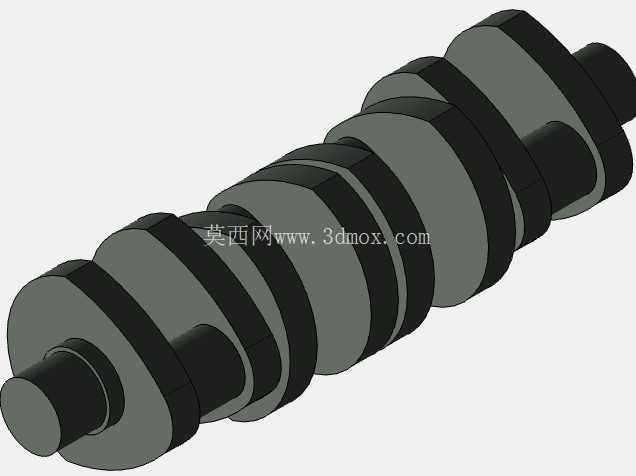

　　曲轴采用全支撑结构设计，四个曲柄销对应四个连杆安装位，五个主轴颈分别对应缸体上的主轴承座，每个曲柄臂上都集成了平衡重结构，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少发动机运转过程中的整机振动。曲轴前端预留了正时轮、皮带轮的安装位，可对接正时传动系统、前端附件驱动轮系，后端预留了飞轮安装法兰，可对接离合器或液力变矩器实现动力向外输出。缸体下部预留了油底壳安装法兰，可储存润滑油并为机油泵提供吸油路径，缸体侧壁预留了主油道、回油道的结构空间，可实现压力润滑油输送到各轴瓦、活塞冷却喷嘴位置，完成运动副的润滑与散热。

　　从安装边界来看，这套直列四缸结构的轴向尺寸紧凑，四个缸筒等距排布的布局让整机宽度控制在合理范围，可适配前置前驱、前置后驱等不同动力布置形式的车型安装需求，缸体两侧预留了发动机悬置的安装凸台，可通过悬置软垫与车架或副车架连接，隔绝发动机振动向驾乘舱的传递。缸体上部预留了气缸盖安装的螺栓孔位、定位销孔，可对接气缸盖、配气机构、进排气系统等外围部件，缸体前端预留了水泵、机油泵的安装接口，可对接冷却系统、润滑系统的外围附件。

　　在结构设计过程中，所有运动部件的配合间隙都预留了热膨胀余量，活塞与缸筒的配合间隙、活塞环的开口间隙、轴瓦与轴颈的配合间隙都遵循量产发动机的设计规范，可满足从冷启动到全负荷工况下的部件膨胀补偿需求，避免出现拉缸、烧瓦等失效问题。同时这套结构可直接用于运动仿真验证，通过添加活塞与缸筒的移动副、连杆与活塞/曲轴的转动副、曲轴与缸体的转动副约束，可模拟发动机从进气、压缩、做功到排气的完整工作循环，验证各部件的运动干涉情况，确认曲轴在不同转角下活塞的上止点、下止点位置，为配气相位、点火提前角的参数标定提供结构基础。

　　不同于大排量V型发动机的复杂结构，直列四缸的零部件数量更少，加工工艺性更好，缸体的平面铣削、缸筒的珩磨、曲轴的磨削加工都可通过常规机加工设备完成，制造成本更低，维护保养更便捷，这也是该构型能够在1.0L-2.5L排量区间占据绝对市场份额的核心原因。这套三维结构完整还原了核心运动部件的装配关系，没有冗余的外围附件遮挡，可直观展示四缸发动机的动力传递路径：燃油燃烧产生的压力推动活塞做直线往复运动，通过连杆将直线运动转化为曲轴的旋转运动，最终向外输出扭矩驱动负载，对于动力总成结构学习、新机型方案初期的结构验证、教学演示场景都有很强的参考价值。
