三角布局滚子链链轮传动结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884092
  • 三角布局滚子链链轮传动结构设计
  • 三角布局滚子链链轮传动结构设计

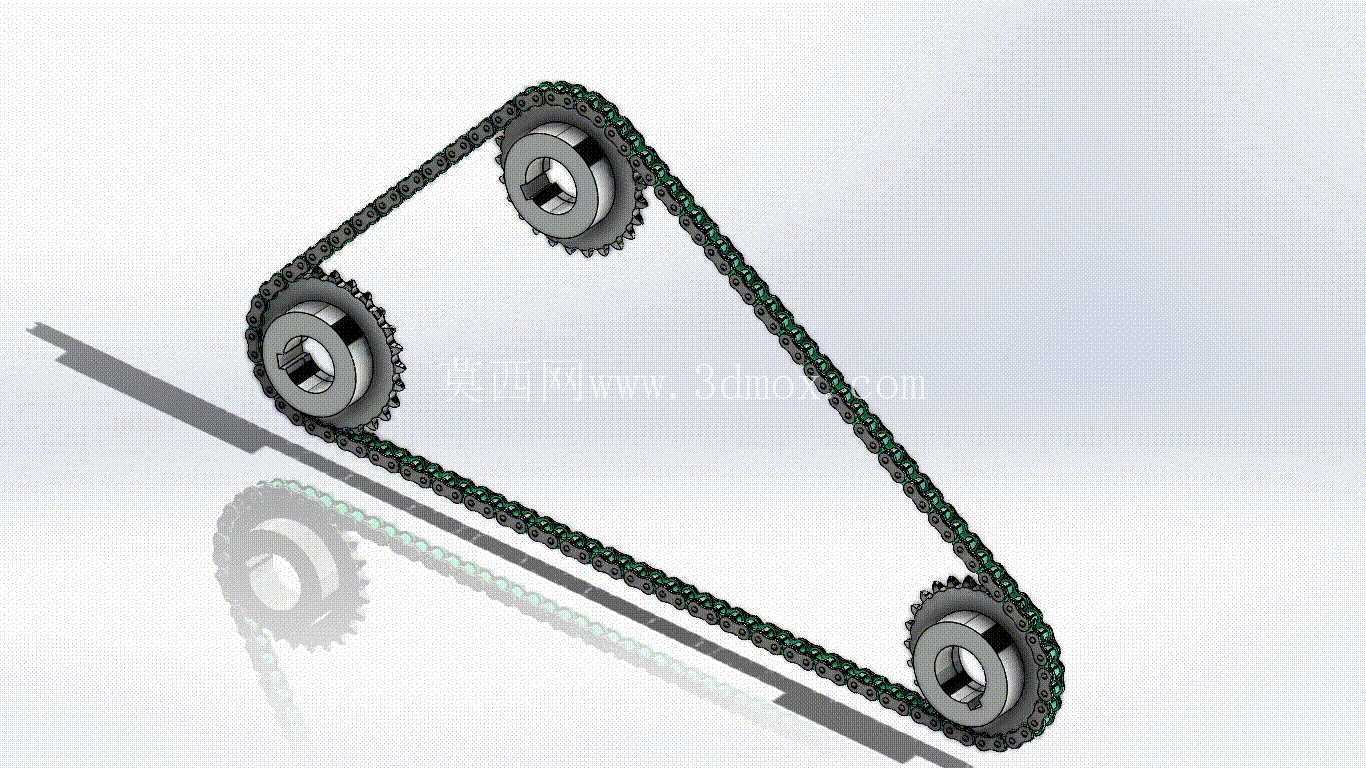

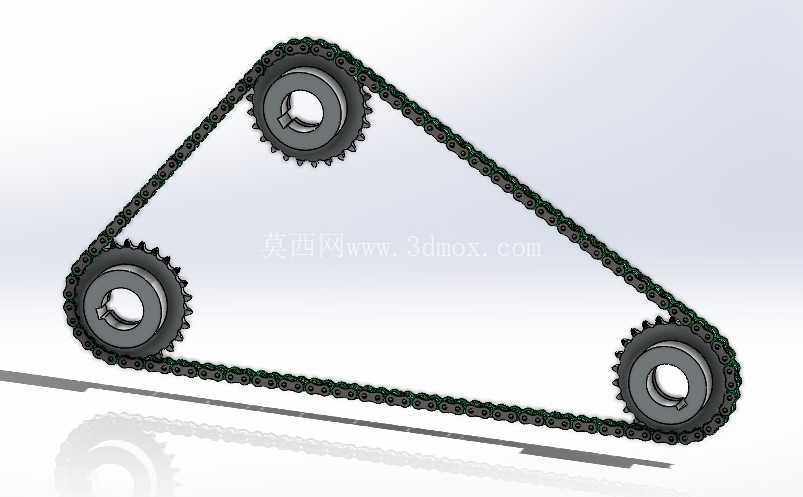

  这套链传动结构采用三链轮三角排布的设计方案,区别于常规两链轮平行轴传动的布局,能够在有限的安装空间内完成多轴动力的同步传递,适配需要动力分流或者非平行轴动力传输的设备工况。在实际工业场景中,这类布局常应用在小型输送线的多工位动力分配、轻工设备的多执行端同步驱动、农业小型机具的动力传输环节,相比带传动,链传动不存在打滑问题,平均传动比精准,传动效率可达98%以上,能够在高温、多尘、有油污的恶劣工况下保持稳定工作状态,不需要频繁调整张紧力。

  从结构设计逻辑来看,三个链轮分别承担主动轮、中间张紧导向轮、从动输出轮的功能,链轮采用标准滚子链配套齿形设计,齿廓为三圆弧一直线的标准齿形,加工时可以采用滚齿或者铣齿工艺成型,齿面经过高频淬火处理后硬度可达HRC40-45,能够承受链条啮合时的冲击载荷,减少齿面磨损。链条选用标准短节距精密滚子链,链节由内链板、外链板、销轴、套筒、滚子五个零件组成,滚子在啮合时可以在链轮齿面滚动,大幅降低啮合过程中的摩擦损耗,内外链板采用8字形冲压成型,在保证链板抗拉强度的同时减轻整体重量,降低传动过程中的惯性冲击。

  设计时首先需要根据传递功率、输入转速计算所需链条的型号,确定链节距、排数参数,再根据传动比要求确定三个链轮的齿数,主动轮齿数通常选取奇数齿,配合偶数节的链条,能够让每个轮齿交替啮合不同链节,让磨损均匀分布,提升链轮整体使用寿命。三角布局的中心距确定需要结合安装空间边界,同时要保证链条的松边有合理的垂度,通常垂度控制在中心距的1%-2%,避免垂度过大导致啮合时跳齿,或者垂度过小导致张紧力过大加剧磨损。这套结构的安装边界需要预留出链条张紧调整的空间,中间导向轮的安装座设计成长条可调结构,能够在链条磨损伸长后调整中心距,补偿链条的伸长量,不需要额外加装张紧轮,简化整体结构。

  在装配过程中需要保证三个链轮的端面共面,端面跳动量控制在0.2mm以内,避免链轮偏斜导致链条侧面磨损加剧,甚至出现脱链故障。链轮的轴孔配合根据载荷大小选取过渡配合或者过盈配合,配合键选用标准平键,保证扭矩传递的可靠性。传动过程中,链条的润滑采用脂润滑或者滴油润滑即可,针对低速重载工况可以采用油浴润滑,在链轮外侧加装半封闭的防护罩,避免杂物进入啮合区域,同时防止润滑油飞溅污染周边设备部件。

  这类三角排布的链传动结构相比齿轮传动,对安装精度的要求更低,中心距的允许误差范围更大,适合远距离多轴的动力传递,成本仅为同功率齿轮传动的三分之一左右,维护也更加便捷,只需要定期检查链条张紧度、补充润滑、更换磨损超限的链条即可,不需要复杂的啮合间隙调整。在小型自动化设备、食品输送线、包装机械的动力传输环节,这种布局能够灵活适配设备内部的空间结构,绕过设备内部的其他零部件,完成动力的非直线传递,不需要额外增加传动轴或者换向齿轮组,有效压缩设备的整体体积,降低制造成本。设计时还需要考虑链条的极限拉伸载荷,安全系数选取4-6倍,针对有冲击载荷的工况安全系数需要提升到8倍以上,避免启动或者急停时链条断裂。链轮的齿顶圆、齿根圆尺寸严格按照国标参数设计,保证和标准链条的啮合精度,避免出现卡链、爬齿的问题。
