I2C接口LCD转接板结构设计

　　在嵌入式开发、小型工控终端、教学实验装置的硬件搭建场景中，普通LCD屏幕往往存在引脚数量多、接线繁琐、占用主控IO口资源过多的问题，I2C接口的LCD转接模块正是为解决这一痛点设计的配套结构件。这类转接模块直接焊接在LCD屏幕的背面排针位置，通过板载的I2C通讯芯片将原本需要8位甚至16位并行传输的数据转换为仅需SCL、SDA两根信号线的串行通讯，大幅减少主控端的接线工作量，同时降低布线过程中出现的信号干扰、接错线等工程问题。

　　从结构设计层面来看，该转接板采用标准FR-4玻纤板作为基材，板厚选用常规1.6mm规格，兼顾结构强度与焊接工艺适配性。板上元件布局充分考虑安装边界限制：板载的蓝色电位器放置在靠近板边的位置，方便用户在安装完成后无需拆卸模块即可通过螺丝刀调节LCD屏幕的显示对比度，电位器的选型选用卧式密封可调电阻，避免长期使用后积灰导致调节失效。板上的排针分为两组，一组是向下的直插排针，间距严格遵循标准2.54mm排距，长度选用11mm规格，能够直接插入LCD屏幕对应的排母座中，焊接后板底与LCD屏幕背面预留1mm左右的间隙，避免板上焊点与LCD背面的金属屏蔽层接触造成短路；另一组是向上的弯针排座，设置在板的侧边位置，作为I2C通讯的外接接口，弯针的弯折角度为90度，高度控制在5mm以内，不会超出LCD屏幕的整体厚度边界，方便在紧凑的设备壳体内完成接线。

　　板上的主通讯芯片采用SOP贴片封装，放置在板体中部的空旷区域，芯片下方预留足够的铺铜散热区域，同时周边的阻容元件按照信号流向依次排布，电源线与信号线走线路径最短化，减少信号传输过程中的衰减。板体的四个角位置预留了直径2mm的安装定位孔，当需要将转接板与LCD屏幕整体固定在设备面板上时，可以通过M2螺丝直接穿过定位孔完成固定，无需额外设计固定支架，适配大部分0.96寸、1.3寸、1602型等常用规格的字符与点阵LCD屏幕。

　　在实际设备选型应用中，这类转接模块的安装兼容性是结构设计的核心考量点：排针的位置公差控制在±0.1mm以内，确保能够适配不同厂商生产的同规格LCD屏幕，不会出现插针错位无法安装的问题；板上所有元件的最高高度不超过8mm，当LCD屏幕安装在设备面板内侧时，转接板不会与面板后方的其他结构件产生干涉，即使是内部空间仅10mm厚度的超薄手持设备，也能顺利完成装配。同时板上预留了上拉电阻的焊接位置，用户可以根据实际通讯总线的长度需求选择是否焊接上拉电阻，适配不同长度的I2C通讯走线，避免长距离通讯时出现信号丢包的问题。

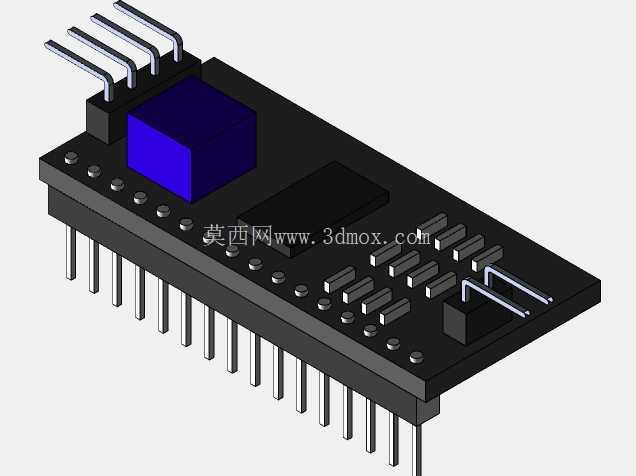

　　从三维建模的细节处理来看，模型完整还原了板上所有元件的实际外形尺寸，包括排针的金属引脚粗细、电位器的调节槽位置、贴片芯片的引脚间距，甚至板上丝印层的标识位置都按照实际生产的PCB板进行还原，方便结构工程师在进行整机设计时直接调用该模型进行装配干涉检查，不需要额外对模型进行简化修改。在进行设备装配模拟时，可以直接将该模型与对应规格的LCD屏幕模型完成装配，验证整体的安装空间是否足够，接线位置是否会被其他结构件遮挡，提前发现结构设计中的干涉问题，减少实际打样过程中的修改次数。

　　这类转接模块除了在常规的工控显示终端中使用外，在开源硬件开发、学生电子设计竞赛、小型智能设备的显示模块改造中也有大量应用，其标准化的接口设计让用户不需要重新设计PCB转接结构，直接选用成品模块即可完成功能搭建，而精准的三维模型则能帮助结构设计师在整机设计阶段就完成模块的布局规划，避免后期因为模块尺寸不符导致的壳体重新开模问题。
