三款不同结构螺旋楼梯三维设计方案

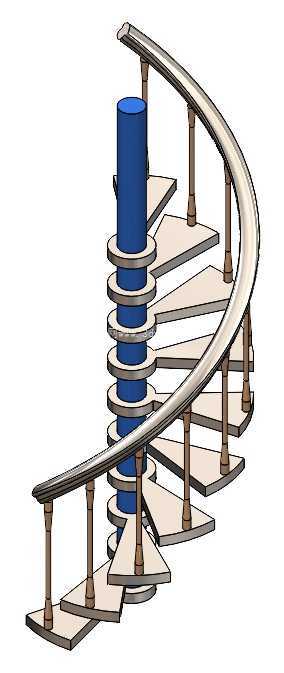

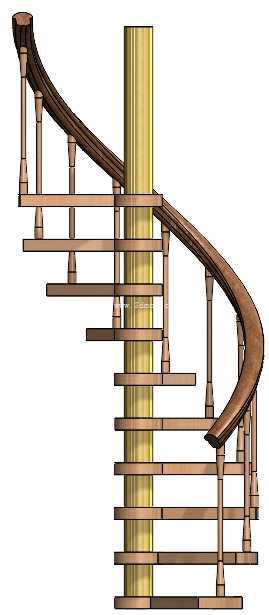

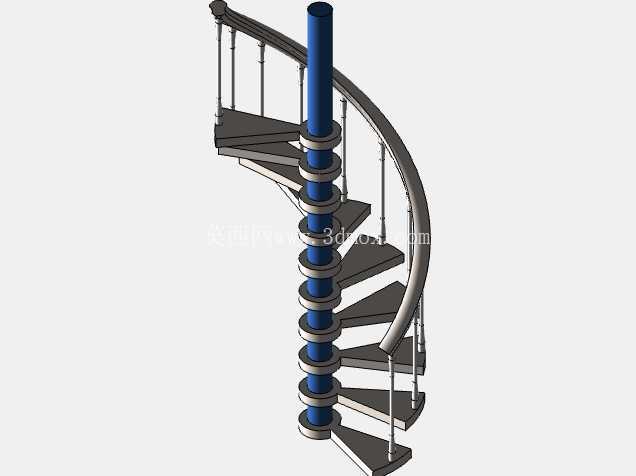

　　设计过程中首先确定踏步的旋转升角，常规民用场景下踏步升角控制在30°到40°区间，每级踏步高度统一为150mm到180mm，踏步外侧宽度不小于220mm，内侧靠近中柱位置宽度不小于100mm，避免通行时踏空风险，同时保证连续踏步的尺寸公差控制在2mm以内，防止通行时出现高差绊脚的问题。第一款中柱式螺旋梯采用整根实木或金属立柱作为核心承重构件，所有踏步通过焊接或螺栓连接固定在中柱上，外侧搭配弧形实木扶手，踏步采用实木或钢木复合结构，整体投影直径控制在1200mm到1600mm区间，适用于住宅夹层、小型阁楼等单人通行场景，安装时仅需固定中柱上下端与楼板的连接节点，对周边墙体无额外荷载要求，施工难度较低。螺旋楼梯作为竖向交通构件，常应用于loft空间、小型商业门店、别墅夹层、工业设备操作平台等场景，相比直跑楼梯能节省至少60%的平面投影面积，在狭小空间内完成楼层间的通行功能，同时兼具装饰属性，是空间利用率要求较高场景下的首选竖向通行结构。本次呈现的三款螺旋楼梯模型，分别对应不同的使用场景与荷载需求，从结构形式上覆盖了中柱式、无中柱弧形、双侧扶手式三类主流螺旋梯构型。

　　第二款无中柱螺旋梯取消了中心立柱，通过踏步内侧的金属龙骨串联形成自承重结构，搭配金属管状扶手，踏步采用镂空金属板材，整体重量更轻，视觉通透感更强，投影直径控制在1400mm到1800mm区间，适用于商业展示空间、轻奢住宅等对视觉效果要求较高的场景，安装时需要固定上下端的环形支撑结构，对楼板的承重能力有一定要求，需要提前核算楼板的局部荷载是否满足结构要求。第三款双侧扶手螺旋梯采用外侧弧形实木扶手搭配内侧竖向立柱的结构，踏步宽度更大，每级踏步的有效通行宽度可达800mm以上，能够满足双人并行或者小型物件搬运的需求，投影直径控制在1800mm到2400mm区间，适用于公共空间、别墅主楼梯等通行频率较高的场景，结构上采用踏步与内外侧扶手共同受力的形式，整体刚度更好，荷载冗余量更高，能够满足公共建筑的消防疏散通行要求。

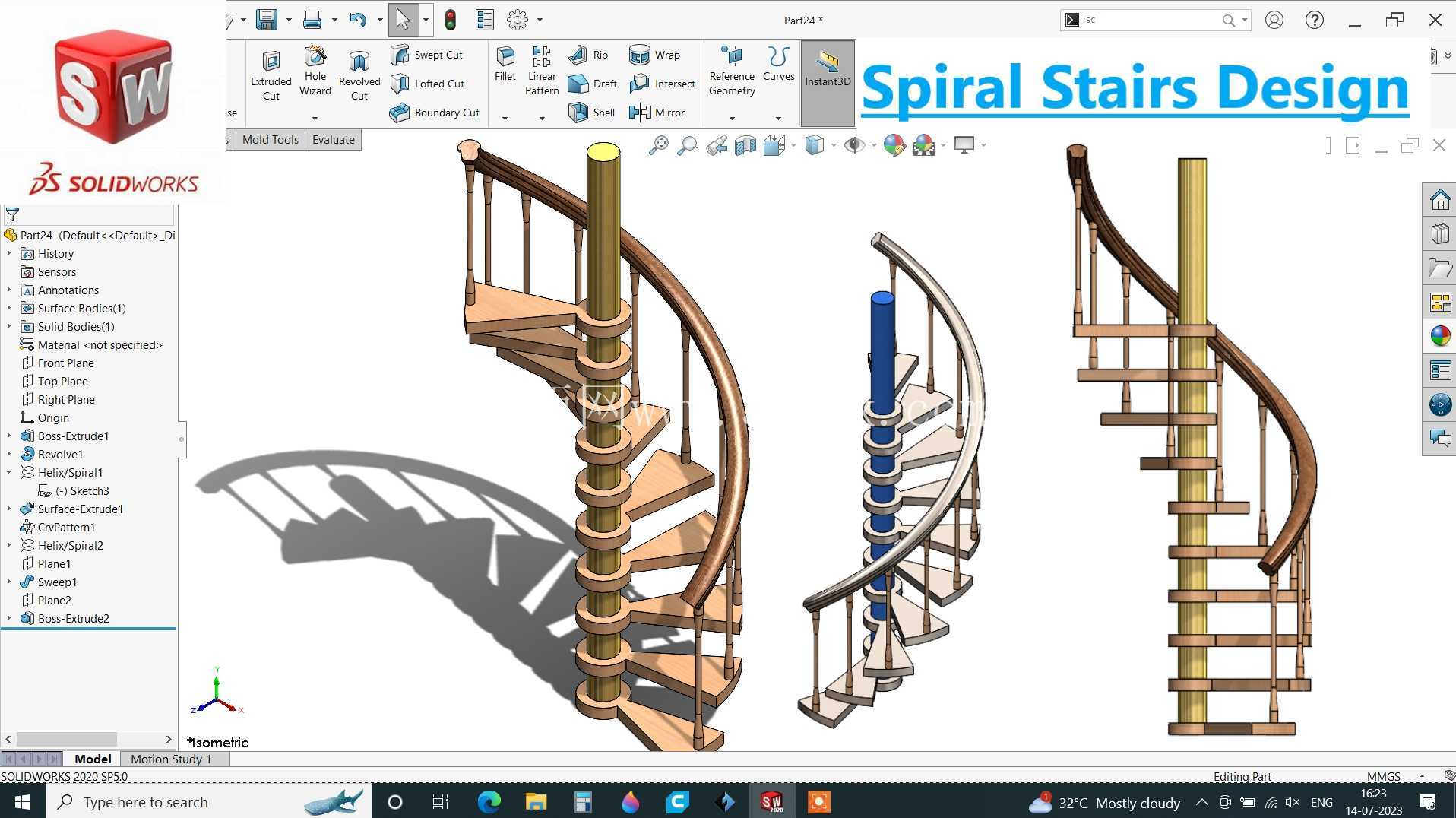

　　建模过程中首先绘制螺旋引导线，通过螺旋线参数控制总旋转角度与总提升高度，匹配对应楼层的层高参数，再以引导线为基准生成单个踏步的轮廓，通过阵列命令生成所有踏步结构，之后单独绘制扶手的扫描路径，保证扶手与每级踏步的高度差统一保持在900mm的安全高度，扶手与踏步之间的栏杆间距控制在110mm以内，满足安全防护规范要求，避免儿童从栏杆间隙钻出的风险。安装边界方面，所有螺旋楼梯的上端需要与上层楼板的预埋钢板通过螺栓固定，下端与地面的预埋结构连接，中柱式结构的上下端固定点仅需200mm×200mm的安装平面，无中柱结构需要上下端预留直径与楼梯投影匹配的环形安装面，安装前需要核对预留洞口的尺寸，保证楼梯安装后与洞口边缘的间隙控制在10mm到20mm之间，后续通过装饰盖收边处理。

　　结构受力层面，三款楼梯均按照民用建筑活荷载3.5kN/㎡的标准进行结构校核，踏步的最大变形量控制在1/400跨度以内，扶手的水平侧向荷载满足1kN/m的防护要求，避免使用过程中出现结构晃动、变形过大的问题。不同材质搭配的方案也在模型中做了区分，金属材质的踏步与扶手适用于工业风空间、户外操作平台场景，实木材质适用于住宅、商业休闲空间，不同材质的连接节点均做了细节建模，包括螺栓连接位、焊接坡口、装饰收口结构等，能够直接用于后续的施工出图、效果渲染、结构验算等工作，也可作为参数化模板调整直径、层高、踏步数等参数，快速生成适配不同项目尺寸的螺旋楼梯模型。
