C型手动夹钳手钳三维结构设计

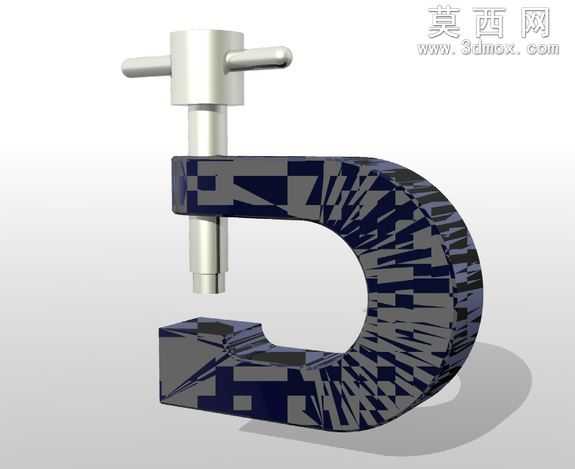

本作品为C型手动夹钳手钳的三维建模作品，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体夹持功能的框架搭建，再逐步拆分细化各个功能部件的结构细节。模型整体采用经典C型开口框架结构，框架主体为一体式刚性结构设计，在建模时通过拉伸、倒圆角等特征完成主体轮廓构建，对框架的受力转角部位做了圆弧过渡处理，既避免应力集中问题，也让整体外观更符合工业产品的设计质感。夹持螺杆部分采用螺旋传动结构设计，建模时精准绘制了梯形传动螺纹的牙型轮廓，通过螺旋扫描特征完成螺纹结构的构建，保证螺杆与框架上的螺纹孔能够实现精准的配合传动，螺杆顶端设计了横向穿装的加力杆结构，通过旋转加力杆即可带动螺杆上下进给，实现对工件的夹紧与松脱动作，加力杆与螺杆采用间隙配合的装配关系，可在螺杆顶端的通孔内自由滑动，适配不同操作力度的使用需求。螺杆底端设计了圆形压块结构，压块与螺杆端部采用活动连接设计，夹紧工件时压块可自适应贴合工件表面，避免压伤工件表面同时提升夹持稳定性。模型渲染阶段采用金属哑光材质赋予整体结构，模拟铸铁五金件的真实质感，对螺纹、配合接触面等细节部位做了光影强化处理，清晰展现各部件的装配关系与结构细节。整体建模严格遵循机械设计的尺寸规范，各部件的装配间隙、传动行程都经过合理校核，既还原了手动夹钳的真实工作原理，也完整展现了这类五金夹持工具的结构特点，可作为五金工具设计、机械基础结构教学的参考模型，清晰呈现手动螺旋夹持机构的传动逻辑与结构组成。
