ESP32气象监测终端亚克力防护外壳

　　这套结构围绕小型环境监测终端的落地使用展开，核心是把ESP32主控、显示单元、传感模块、供电接口和操作按键整合在一个3mm厚亚克力折弯盒体内，解决户外或桌面长期运行时的防尘、走线、检修和模块固定问题。实际部署中，这类终端常放在农业大棚、厂区边界、楼宇天台、实验室工位或校园观测点，连续采集温湿度、气压、光照等环境参数，并通过板载通讯链路把数据上传；外壳不仅承担防护作用，还要让LCD屏幕可视、按键可操作、外接传感器可快速插拔，同时避免内部线束在搬运或维护时拉扯电路板。

　　从结构布局看，盒体采用浅底加高盖的组合方式，底部预留带孔安装耳，可通过螺钉固定在墙面、立杆支架或设备台面上；安装耳与盒身一体延伸，保证挂装时受力直接传到侧板，而不是只依赖胶接或薄连接片。侧板下部开设DC电源插座开孔，侧面还预留小尺寸矩形窗口，便于通风或引出调试线；顶部区域集中布置红色船型开关、两只绿色按钮、LCD显示窗、多针接线端子以及小型通讯模块，使操作人员不用开盖即可完成上电、复位、界面切换和外设接线。

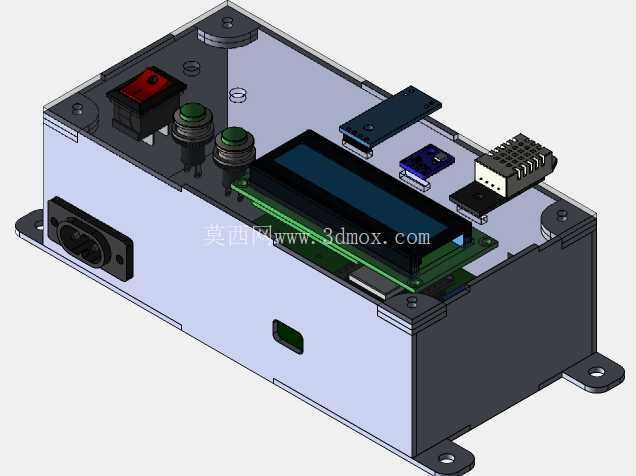

　　内部设计的重点不是单纯围出一个盒子，而是给每块板卡留出明确的装配边界。LCD屏通过铜柱或螺钉固定在盒内主安装面上，屏幕高度与上盖窗口对齐，避免视差和按压变形；ESP32开发板沿盒体长度方向布置，板边与亚克力壁之间保留走线和焊点空间，USB或调试接口位置对应侧部窗口。接线端子放在靠近盒边的位置，外部温湿度、风速、雨量或光照传感器线束可以从端子侧直接接入，减少在盒内反复绕线。开关和按键采用面板安装方式，操作力通过金属螺纹或锁紧螺母传递到盒壁，按钮顶部高出面板适量距离，既方便戴手套操作，也不会因误碰轻易触发。

　　3mm亚克力材料在这个尺度上具有较好的刚度和可加工性，激光切割后折弯、粘接或螺钉拼接都能实现较高一致性。设计时需要重点关注折弯边的应力集中和开孔边距：屏幕开孔四角建议留圆角，防止运输振动中裂纹扩展；按钮、开关和插座的孔径要按实物螺纹或法兰尺寸预留，面板外侧留出螺母压紧平面；底部螺柱位置不能与电路板焊点、电容顶部或线束干涉。盒内还应给电源模块和稳压元件留出散热空间，尤其是密闭阳光下工作时，黑色显示区域附近容易吸热，通风窗口和模块间距会直接影响长期稳定性。

　　安装边界方面，外壳外形呈长方体低矮结构，四角固定耳向外伸出，适合在有限空间内贴墙或固定在竖向型材上；上盖与底盒之间可采用螺钉、铜柱或局部卡扣组合，既保证日常防护，又能在更换传感器、调整跳线或检修接线时快速拆开。外部线束从端子侧集中进入，电源接口独立布置，避免通讯线与电源线在盒内交叉。整体结构强调可制造、可装配、可维护：面板器件位置符合操作顺序，内部板卡层次清晰，亚克力板材厚度兼顾轻量化与抗变形能力，适合小批量定制环境监测设备的外壳开发与验证。
