塑壳断路器1SDA068220R1-250三维结构

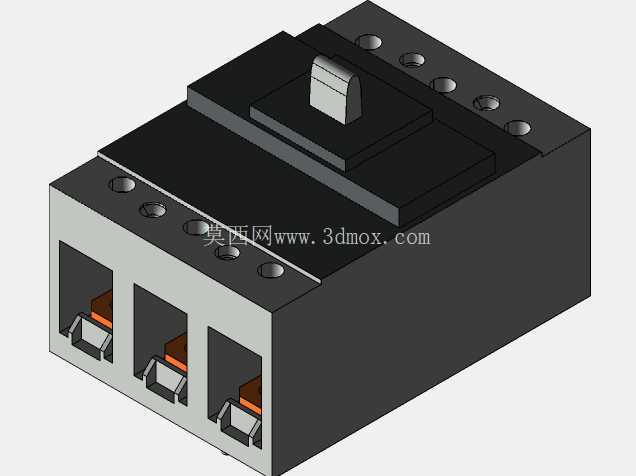

　　该塑壳断路器三维结构围绕低压配电系统中的进线保护、馈线分断与负载隔离需求展开，外观采用紧凑长方体壳体布局，正面设置三极接线腔，顶部布置操作手柄与主接线端子，整体轮廓适合在固定式配电柜、抽屉式开关柜、动力控制箱及工业设备电控柜内安装。模型对断路器的外壳分件、操作机构凸起、端子孔位、极间隔断和进出线区域进行了实体化表达，能够用于柜体排布校核、母排走向检查、操作空间预留以及与相邻电气元件的干涉分析。

　　从实际用途看，这类器件承担过载、短路和欠压等异常工况下的电路保护任务，也可作为不频繁手动接通与分断电路的隔离开关。三极结构对应三相交流配电场景，前端下部腔体用于接入电缆或铜排，顶部端子区域用于完成电源侧或负载侧连接；壳体两侧和端子附近的安装边界需要在柜体设计时重点保留，既不能让母排折弯后贴近绝缘外壳，也不能遮挡操作手柄的动作行程。三维建模时将端子孔、沉台、壳体台阶和操作面分别建出，可直接用于检查接线端子与电缆头、铜排紧固件、相间隔板之间的空间关系。

　　结构设计思路上，外壳以黑色模塑绝缘主体为基础，正面浅灰色区域形成明显的接线与安装界面，中部操作手柄高出壳体顶面，便于人员在柜门开启后进行分合闸操作。手柄周围的凸台并非单纯装饰，而是对应内部机构的防护盖和操作行程区域；在成套柜布置时，手柄前方需要保留手指操作和安全观察距离，顶部端子排上方则要预留铜排连接、螺栓紧固和热收缩绝缘处理的空间。模型中各端子孔按阵列关系分布，能够帮助设计人员判断三相接线的一致性，也便于在工程图中提取安装参考面。

　　外形尺寸与安装边界方面，断路器的宽度决定柜内横向占位，深度影响柜门关闭后的安全间隙，高度则与母排层间距离、柜内横梁位置和操作面高度相关。进行柜内三维布局时，不能只按器件本体包围盒放置，还应在进出线侧增加电缆弯曲半径、端子螺栓拆装空间、灭弧气体泄放通道和检修工具活动范围。对于多台断路器并排安装的场合，相邻器件之间应依据额定电流和散热条件保留适当间距；若靠近接触器、熔断器、电流互感器或汇流铜排，还需核对绝缘距离与维护顺序。

　　该模型在工程应用中的价值主要体现在前置协同：电气设计人员可据此确认一次回路接线方向，结构设计人员可完成安装板开孔、横梁避让和柜门干涉检查，工艺人员可评估电缆敷设与螺栓紧固顺序。模型对壳体棱角、端子腔深度、操作手柄形态和极间分隔的还原，使成套设备在投产前即可发现接线空间不足、操作面被横梁遮挡、母排与外壳距离过近等常见问题。对于低压开关柜、生产线控制柜、楼宇配电盘和设备自带电源箱的设计而言，这种按真实装配关系构建的断路器结构，能够减少二维图纸阶段难以暴露的空间错误，提高柜体布置、物料选型和现场装配的一致性。
