双路继电器控制板电子模块结构

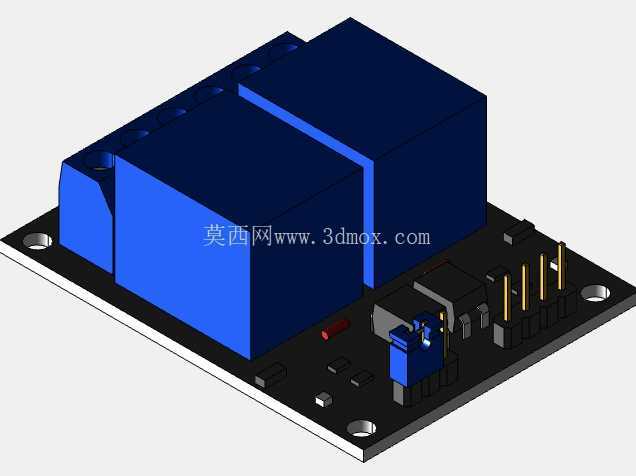

　　这套双路继电器控制模块在自动化电控柜、实验台架、小型设备联锁回路里使用频率很高，建模时最先要理清的是板上元件的层级关系：底层是一块矩形PCB基板，板体四角预留了沉头安装孔，孔位边缘做了金属焊盘示意，实际装机时可以直接用M3自攻螺丝或者铜柱固定在电控箱安装梁、设备内壁预留位上，安装孔的中心距在建模时按照通用开源控制板的标准孔位排布，兼容市面多数传感器扩展板的叠装间距，不需要额外打孔改造。板体上半区域并排放置两个蓝色塑封继电器本体，两个继电器外壳之间留了不到2mm的散热间隙，避免长时间通断时外壳热量互相积聚，继电器外壳的侧边卡扣、顶部的注塑分型线都在模型里做了还原，外壳底部的引脚直接穿过PCB板对应焊盘，和板内走线连通。板体下半区域排布的是信号输入侧的接插元件：最外侧是一排镀金排针，用来和主控板的IO口直接对插，排针旁边设置了蓝色的可调电位器、状态指示LED、续流二极管，还有一路红色的电源指示灯，信号输入端子旁预留了螺丝固定的接线座位置，外接强电负载的走线可以直接锁在端子上，不需要额外焊接导线。

　　从实际使用场景来看，这类模块最常出现在教学实验装置、小型产线的工位联锁、智能家居的强电切换回路里：主控输出的弱电平信号经过板上光耦隔离后驱动继电器线圈，继电器的常开常闭触点可以直接通断220V交流负载，把低压控制回路和高压负载回路完全隔离开，避免强电串入烧坏主控板。建模过程中特意把板上元件的高度差做了区分：最高的继电器本体顶面距离PCB板的高度是整个模块的最高边界，排针的高度、电位器的调节旋钮高度都低于继电器顶面，在做电控箱内部空间排布时，只要保证继电器上方预留出至少5mm的通风空间，就不会出现元件和箱盖干涉的问题。模块的侧边没有突出的接线结构，所有外接接线位都集中在板体的两个短边侧，并排安装多个同类型模块时，两块板之间只需要留出10mm的走线间隙就可以完成接线操作，不需要在板体侧面预留操作空间。

　　设计思路上没有做多余的异形结构，PCB板采用规整矩形，所有元件都布局在板体轮廓内部，没有向外伸出的脆弱元件，搬运和叠放时不容易碰弯排针或者撞碎继电器外壳。板上的安装孔做了沉台示意，锁螺丝时螺丝头部不会高出PCB板底面，叠装在其他扩展板上方时，板底不会被螺丝头顶起，保证两块板的排针可以完全插合。继电器外壳的侧壁做了细微的防滑纹理还原，实际生产中外壳注塑时的纹理既可以提升外壳的结构强度，也能在手动插拔模块时增加摩擦力。模块的强电接线端和弱电信号端分别布置在板体的两个对侧，走线时强电和弱电线束可以从两个方向分开引出，不会出现线束交叉缠绕的情况，符合电控柜布线的强弱电分离规范。在做设备结构校核时，这个模块的整体占用空间可以按照矩形包络体来计算，不需要给异形突出件额外预留避让空间，对于紧凑排布的实验箱、桌面级小型控制设备来说，空间利用率很高，同时板上元件的布局完全符合手工焊接的工艺顺序，贴片元件全部布置在板体正面的空余区域，插装元件的引脚焊接面在板底，建模时还原的焊盘位置也和实际生产的钢网开孔位置对应，直接导出工程图就可以作为PCB打样的结构参考。
