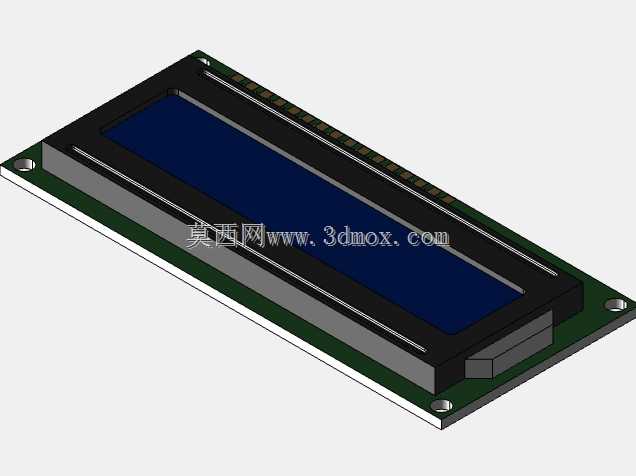

I2C接口1602液晶显示模块结构设计

项目分类:通用机械零部件 发布时间:2025-02-02 ID:915439
  • I2C接口1602液晶显示模块结构设计

  在嵌入式控制、小型工业检测设备、教学实验平台的开发过程中,人机交互的信息输出环节往往需要占用主控芯片较多IO资源,传统并行接口的1602液晶屏需要连接8根数据引脚外加3根控制引脚,对于引脚资源紧张的小型单片机方案而言布线压力极大,而搭载I2C转接电路的1602液晶模块,仅需两根通讯线即可完成全部显示数据的传输与指令下发,能大幅简化主控板的布线逻辑,降低硬件开发的接线复杂度。

  从实际使用场景来看,这类显示模块常被集成在小型温控器、简易参数设置面板、开源硬件开发项目、小型设备的状态提示面板中,可同时显示两行各16个字符,能够满足参数数值显示、运行状态提示、简单菜单交互的基础显示需求,相比段码液晶屏具备更强的内容灵活性,相比大尺寸彩屏又具备更低的成本与功耗优势,适合对显示复杂度要求不高、对成本与接线便捷性敏感的应用场景。

  在结构设计层面,该模块整体采用PCB基板加液晶封装层的叠层结构,PCB板边缘预留了标准2.54mm间距的固定安装孔,可直接通过铜柱固定在设备壳体内部的安装柱上,安装孔位的位置经过标准化设计,兼容市面上多数开源硬件扩展板的安装尺寸,无需额外定制转接支架即可完成装配。模块正面的液晶显示区域通过黑色遮光胶框与PCB基板固定,胶框高度略高于液晶玻璃表面,可在装配时避免屏幕表面与设备透明视窗直接接触产生刮擦,同时胶框边缘的遮光结构能减少环境光线从屏幕侧面渗入,提升显示内容的对比度。

  模块背部的I2C转接芯片与背光驱动元件采用贴片封装焊接在PCB背面,不会额外增加模块的整体厚度,整体装配完成后的厚度控制在12mm以内,可适配内部安装空间局促的小型手持设备、壁挂式控制盒的安装需求。PCB板的引出引脚采用标准排针接口,引脚定义遵循通用I2C设备的接线规范,分别对应电源正、电源地、时钟线、数据线四个引脚,开发人员无需查阅复杂的引脚定义文档即可完成接线,降低了硬件调试的出错概率。

  在细节设计上,液晶模块的背光采用均匀导光板结构,背光LED灯珠布置在导光板侧边,可避免屏幕出现局部亮斑,保证整个显示区域的亮度均匀性,即使在室内常规光照环境下也能清晰识别屏幕上的字符内容。模块的对比度调节电位器布置在PCB板侧面,完成设备装配后仍可通过设备壳体上预留的调节孔对屏幕显示对比度进行微调,适配不同安装角度下的显示观察需求,无需拆开设备外壳即可完成调试操作。

  从建模还原的角度来看,该模型完整还原了模块的叠层结构关系,包括PCB板的边缘倒角、固定孔的沉台结构、液晶胶框的卡扣细节、排针引脚的标准尺寸,可直接用于设备整机的结构装配干涉检查,在设计设备壳体的视窗开口位置时,可直接调取该模型进行配合验证,确认视窗尺寸与屏幕显示区域的匹配度,同时核对安装柱的位置与模块固定孔的同轴度,避免后期开模后出现装配错位、屏幕被壳体遮挡的问题。对于需要做整机布线仿真的设计人员而言,模型上预留的排针位置也可用于模拟接线后的线束走向,评估PCB板周边的线束预留空间是否充足,避免装配后排线与周边结构件产生挤压干涉。

  在实际选型适配过程中,这类模块的外部轮廓尺寸具备较高的行业通用性,长度方向尺寸控制在80mm左右,宽度方向为36mm左右,多数同规格I2C 1602模块的安装孔位都保持一致,在设备迭代升级时,即使更换不同供应商的同规格模块,也无需修改壳体的安装结构,可大幅降低产品迭代的结构修改成本。模块的工作温度范围覆盖常规工业场景的使用需求,在0到50摄氏度的环境下均可正常显示,适合在室内安装的工业控制设备、教学实验装置中使用,无需额外增加恒温防护结构。
