双轴摇杆控制模块结构设计

　　在小型嵌入式控制终端、桌面级实验设备、简易工业操作面板的人机交互环节里，这类双轴摇杆模块是非常常见的输入部件，很多做小型设备电控改造、学生竞赛装置开发、桌面级操控外设设计的工程师，都会选用这类标准化模块来完成XY两个轴向的模拟量输入，搭配按键触发功能实现多维度的指令输入。从结构设计层面看，这个模块的整体布局完全围绕安装兼容性与操作手感做平衡，底部的PCB基板采用标准的直插排针接口设计，排针间距遵循通用2.54mm接插件规范，能直接适配市面上绝大多数面包板、通用开发板的扩展接口，不需要额外做转接板设计，基板上预留的两个定位安装孔，孔径匹配M2规格的自攻螺丝或者铜柱，安装孔的中心距经过标准化校准，不管是直接固定在设备外壳的内凸柱上，还是叠加在其他扩展模块上方做层叠安装，都不会出现孔位错位的问题。

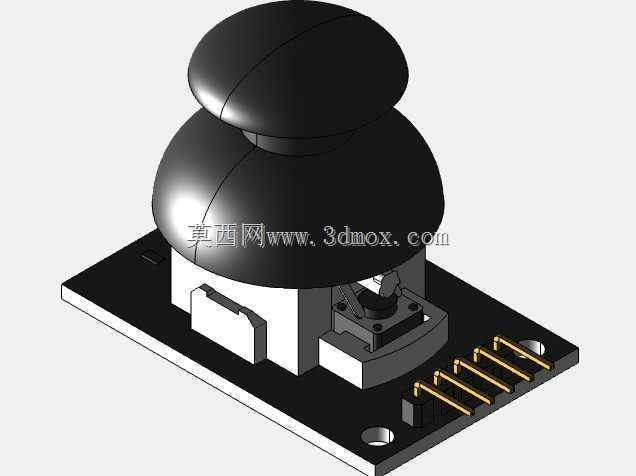

　　摇杆的操作帽采用双层圆弧曲面设计，上层小直径的凸面是手指直接接触的操作区域，曲面弧度贴合指腹的自然轮廓，长时间操作不会产生明显的硌手感，下层更大直径的伞状结构是操作行程的物理限位边界，能避免摇杆偏转角度过大超出内部电位器的有效量程，同时也能阻挡日常使用中的灰尘、细小碎屑顺着操作杆的缝隙落入模块内部，降低内部触点接触不良的概率。操作帽下方的基座部分采用分层卡扣结构，把XY两个方向的电位器、居中复位弹簧、按键触发弹片全部封装在内部，复位弹簧的预紧力经过调校，松手后摇杆能自动回到中心零位，不会出现偏移卡滞的情况，零位的机械定位精度能满足常规模拟量输入的校准要求，不需要额外增加复杂的零位补偿结构。

　　在实际设备集成的时候，这个模块的整体高度控制得比较紧凑，从PCB基板底面到操作帽顶面的总高度不会占用过多的设备内部空间，外壳开孔只需要匹配操作帽的最大直径，预留足够的偏转间隙就可以完成装配，不需要在外壳内部做复杂的避让结构。模块侧面预留的焊盘位置可以根据实际接线需求选择直插或者贴片的接线方式，不管是小批量手工焊接做原型验证，还是批量生产走波峰焊工艺，都能适配对应的生产流程。很多做小型遥控装置、桌面级机械臂控制终端、游戏模拟外设的设计里，这类模块的结构可靠性已经经过大量实际项目验证，内部的电位器转动阻尼均匀，全程操作没有明显的卡顿死区，横向和纵向的偏转行程对称，输出的模拟量线性度能满足常规开环控制的需求，搭配底部的固定结构，在频繁操作的工况下也不会出现基板松动、排针脱焊的问题。

　　从建模细节来看，这个模型完整还原了模块的所有装配边界，包括排针的伸出长度、安装孔的沉台深度、操作帽的最大偏转轮廓、基座与PCB的配合间隙，在做设备整体装配干涉检查的时候，可以直接导入这个模型完成布局验证，不需要反复测绘实物尺寸，能大幅缩短结构设计阶段的校对时间。尤其是在做面板开孔设计、内部走线空间规划的时候，模型里标注的所有外形尺寸都和实物保持一致，不会出现建模尺寸和实物偏差导致的装配干涉问题，对于需要快速完成原型机结构设计的工程师来说，这类标准化模块的精准三维模型能减少很多重复测绘的工作量，把更多精力放在设备整体的功能结构优化上。
