LM2596HV降压型DC-DC转换电路板结构

　　在工业控制板卡、小型嵌入式设备、车载电子改装、实验室测试台架的供电链路设计中，非隔离式降压DC-DC模块是应用频次极高的功率转换部件，LM2596HV作为高压输入版本的降压转换芯片，可适配更高的输入电压区间，覆盖多数工业现场直流母线、车载铅酸电池组、多串锂电池组的电压输入场景，无需额外增加前级预降压电路即可完成稳定的低压直流输出。

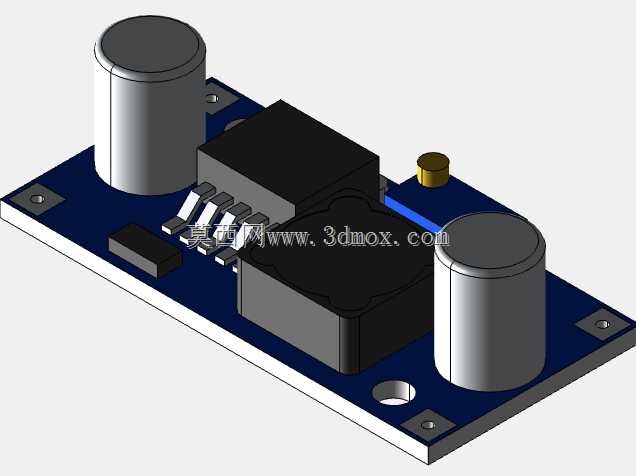

　　本次呈现的电路板结构，完全围绕LM2596HV芯片的典型应用电路完成布局布线与结构建模，板载核心元件包含两颗铝电解电容，分别布置在芯片输入与输出侧，承担输入纹波滤除、输出电压储能滤波的作用，电解电容的选型高度与直径参数，在建模时完全匹配常规直插铝电解电容的实体尺寸，避免结构设计阶段出现元件干涉问题。板载功率电感紧贴芯片SW引脚布置，缩短大电流走线路径，降低走线寄生参数对转换效率的影响，电感的磁屏蔽结构外形也做了还原，可直观呈现其与周边元件的安全间距。板载的多颗贴片电阻、肖特基二极管、输入输出接线端子、可调电位器均按照实际焊接位置完成三维排布，其中可调电位器用于输出电压的微调，可根据实际负载需求调整输出电压值，覆盖常用的3.3V、5V、12V等固定输出档位的调节需求。

　　从结构设计维度看，该电路板采用FR-4环氧板作为基材，板厚匹配常规1.6mm PCB工艺参数，板边预留两个直径3.2mm的安装固定孔，孔位中心距经过适配常规通用安装支架的尺寸，可直接通过铜柱或螺丝固定在设备壳体内部、型材框架的安装平面上，安装孔周边做了露铜工艺预留，可根据需求实现接外壳屏蔽的功能。板上所有元件的高度差均做了精准还原，最高元件为直插铝电解电容，其次为功率电感与调压电位器，最低元件为贴片阻容与二极管，在做设备内部结构堆叠时，可直接参考该模型的元件高度预留装配空间，避免出现外壳与元件顶死、接线端子与周边结构干涉的问题。

　　在实际应用场景中，该类转换模块常被用于工控设备内部的辅助供电回路，将24V或48V工业直流母线电压降压至5V给传感器、通讯模块供电；在车载电子改装场景中，可将车载12V/24V电瓶电压降压至合适值给行车记录仪、车载通讯终端供电；在学生电子设计竞赛、实验室原型机搭建场景中，该模块可作为通用可调降压电源，为 breadboard 上的小功率电路提供稳定供电。建模过程中充分考虑了结构工程师的选型需求，所有元件的封装尺寸均匹配市面通用量产元件的规格，没有做理想化的简化处理，比如肖特基二极管的贴片封装轮廓、接线端子的焊盘位置、电位器的调节旋钮高度，都与实物保持一致，在做整机结构干涉检查时，可直接导入该模型完成装配验证，无需重新对每个元件进行建模测绘。

　　从电路布局的合理性来看，该板的大电流回路走线宽度做了加宽处理，建模时也还原了PCB上的丝印标识位置，包括输入输出极性标识、元件标号丝印，可直观识别电路的接线方向，避免实际装配时出现电源反接的问题。板上预留的指示灯安装位也做了结构还原，电源指示灯紧贴输出端子布置，通电后可直观判断模块是否正常输出。整个模块的外形尺寸控制在极小的范围内，可适配狭小的设备内部安装空间，无需占用过多的结构安装位置，对于空间受限的便携式设备、小型传感节点的供电设计尤为适用。
