AS5600磁性编码器模块结构设计

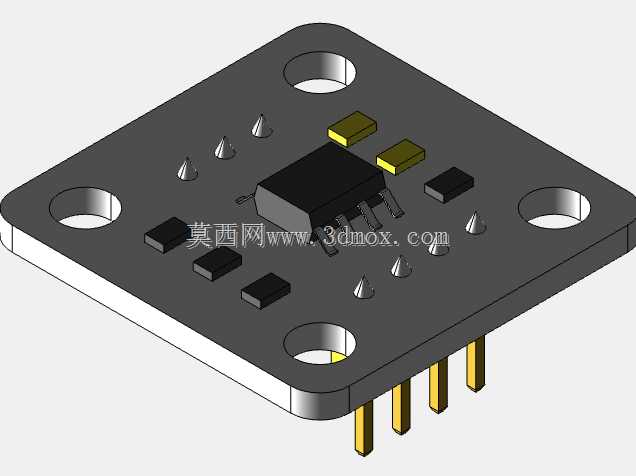

　　在做小型伺服转台、云台舵机闭环改造、非接触式角度检测工位的结构适配时，AS5600磁性编码器模块是选型清单里出现频率极高的部件，这次完成的三维结构建模，完全围绕实际装机的适配需求展开，没有做多余的装饰性结构，所有特征都对应实物的装配、功能边界。先从安装适配的维度说，模块基板采用标准方形PCB构型，四个角位预留了沉头安装孔，孔位的中心距、沉孔深度都匹配M2规格的螺丝固定需求，不管是直接锁在3D打印的安装支架上，还是固定在金属机加工的安装基准面，都能保证安装后传感器芯片的中心与被测旋转轴的轴心重合，这一点是磁编码器正常工作的核心前提——如果安装偏心量超过0.5mm，角度检测的非线性误差会直接超出工业场景的允许范围，建模时特意把安装孔的位置公差基准设在芯片中心，方便后续做装配干涉检查时直接校验同轴度。

　　再看板载元件的布局，核心的AS5600传感芯片布置在基板中心位置，芯片下方没有布置过高的元件，保证芯片表面与配套磁钢的安装间隙可以控制在0.5mm-2mm的最优区间，间隙过小容易在转轴窜动时碰擦芯片，间隙过大则会导致磁场强度不足，出现检测丢数的问题。板上的贴片阻容元件都布置在芯片周边的空余区域，高度全部低于芯片本体，不会遮挡磁钢的磁场通路，四个方向的定位尖锥是生产时的PCB定位基准，建模时保留了这个特征，方便做PCB贴片工艺的仿真校验。侧边引出的排针采用标准2.54mm间距，排针的伸出长度、焊盘的尺寸都和实物一致，在做整机布线时可以直接校验接插件与周边结构件的间隙，避免出现排针顶住外壳、插接线缆时空间不足的问题。从功能适配的场景来说，这个模块常用来替代传统的接触式电位器做角度反馈，相比电位器它没有摩擦磨损，使用寿命更长，在连续旋转的舵机、小型机械臂关节、电动阀门开度检测的场景里，不需要做减速机构的适配，直接在转轴末端固定一个径向充磁的磁钢，对准模块中心就能完成检测端的安装。建模时特意还原了板上的状态指示元件位置，方便后续做外壳开孔设计时，能把指示灯的位置露出来，不用反复核对实物尺寸。另外基板的边缘做了圆角处理，没有尖锐的边角，在狭小空间内安装时不会刮伤周边的线材，四个安装孔的周边预留了足够的螺丝沉头空间，用电动螺丝刀锁付时不会碰到旁边的贴片元件。

　　很多工程师在第一次用这款编码器做结构设计时，容易忽略磁钢与芯片的轴向间隙、径向偏移的边界要求，这个三维模型把所有元件的实际高度、安装孔位的精确坐标都做了还原，导入装配体后可以直接模拟不同安装位置下的磁场通路空间，提前排查结构干涉问题。比如在做小型云台的关节设计时，可以直接把这个模块的模型装入关节基座，调整转轴末端磁钢的固定位置，直接在软件里测量磁钢与芯片表面的间隙，不用等实物打样后再反复调整安装垫片的厚度。板上的两个黄色贴片元件是电源滤波电容，布置在电源输入引脚附近，建模时保留了它们的高度特征，在设计屏蔽罩或者外壳盖板时，就能准确计算盖板与PCB板的安全距离，避免盖板压到电容导致元件虚焊。

　　整个模块的外形尺寸控制在20mm见方以内，属于紧凑型的角度检测模块，适合安装在空间受限的小型设备内部，比如桌面级机械臂的关节内腔、智能门锁的锁舌位置检测、小型云台的俯仰轴反馈，都能直接适配这个安装尺寸。建模时所有的元件特征都按照实物的实际比例构建，没有做简化处理，哪怕是贴片电阻的微小厚度、排针的倒角特征都做了还原，这样在做热仿真或者结构应力分析时，模型的重量分布、元件的受力点都和实物一致，不会因为模型过度简化导致仿真结果出现偏差。比如在做振动工况下的模块固定强度校核时，可以直接在模型上加载对应方向的振动加速度，计算安装孔位的应力分布，验证螺丝锁付的可靠性，不用再重新搭建简化模型。另外排针的引脚定义顺序也和实物保持一致，在做接插件的布线设计时，可以直接从模型的引脚位置引出线缆走向，提前规划线缆的弯曲半径，避免装机时出现线缆长度不够、走线与运动部件干涉的问题。
