三辊式金属板材卷圆成型设备

　　这套三辊式卷板成型设备主要面向中小型钣金加工车间、罐体预制工段、通风管道生产现场以及钢结构件预制环节，针对厚度适中的低碳钢板、普通不锈钢板以及部分铝合金薄板完成连续卷弯作业。现场布置时，设备整体落地于型钢焊接机架之上，机架底部预留水平调节支撑面，安装阶段需要以车间混凝土地面为基准校核机架纵向与横向水平度，保证三根工作辊轴线在全长范围内平行度偏差控制在合理区间，避免板材送进过程中出现跑偏、端面错边或者局部曲率不均的问题。设备进料侧需要预留不小于板材最大宽度的操作空间，出料侧同样留出成品弧件吊运与周转区域，驱动电机及减速传动组件布置在机架下部腔体内部，既压缩整机占地轮廓，也让传动部件远离操作人员频繁活动的上料工位。

　　从成型逻辑来看，平板金属板材的卷圆过程依赖三根平行布置的工作辊协同完成：两根下辊承担主要承托与送进动作，上辊通过位置调整施加下压量，使板材在辊缝之间产生可控的塑性弯曲。初始上料时，板材端部先送入辊间接触区，调整上辊下压位置完成板端预弯，减少后续卷制后直边段长度；随后驱动端通过齿轮传动带动辊体同步旋转，依靠辊面与板材表面之间的摩擦力将板材反复推送通过弯曲辊缝，每完成一次往复送进即可微调下压量，让板材曲率逐步趋近目标圆弧半径。针对不同成型需求，该结构既可以加工整圆筒节，也能够完成大弧度弧形板、半圆弧护板以及变曲率曲面构件的预成型，部分工况下还可配合专用工装完成板料校平作业。

　　结构设计层面，辊体采用长轴式布局，辊身表面加工后保证足够的圆柱度与表面粗糙度，避免软质板材表面产生压痕或划伤；辊体两端通过轴承座装配在机架侧部墙板上，传动侧外露齿轮组构成机械同步联动结构，保证两根主动辊旋转线速度一致，消除板材送进过程中的附加滑动。下部驱动单元由电动机搭配减速机构组成，输出扭矩经齿轮副传递至工作辊，低速重载工况下扭矩输出平稳，能够适应板材连续反复卷制的载荷特性。机架采用方管与型钢拼焊成型，焊接后做时效处理消除内应力，长期承受辊系压制反力时不易出现结构性变形，上部墙板与下部框架之间形成封闭承力回路，将上辊施加的压制载荷直接传递至底部支撑结构。

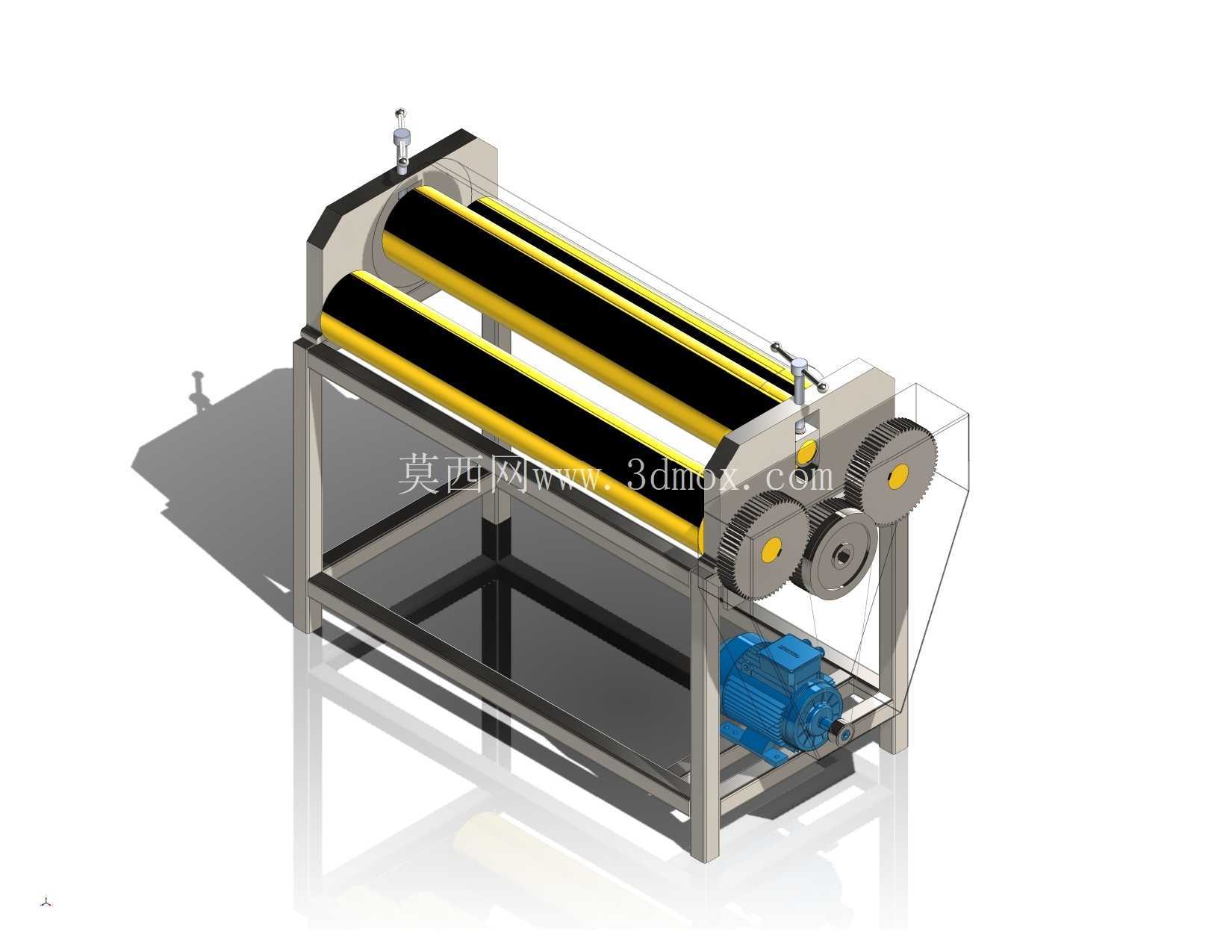

　　三维建模过程中，整套设备按照实际装配关系完成全尺寸搭建：辊系的轴线间距、齿轮啮合中心距、轴承座安装定位面、电机与减速单元的连接法兰以及机架各型材的拼接位置均按工程逻辑还原，运动部件之间预留合理的装配间隙与检修空间。侧部齿轮护罩将外露传动齿轮半封闭防护，既不影响齿轮啮合状态观察，也能避免操作人员肢体接触旋转部件；设备端部设置的调节机构用于控制上辊升降位移，刻度标识可对应不同板厚与曲率半径的下压参数，方便现场操作工快速匹配工艺参数。

　　实际选型与应用中，该类设备适配多品种小批量的钣金卷制需求，更换加工材质时仅需调整辊面清洁方式与下压进给量，无需对主体结构做大幅改动；设备维护点集中在辊面清洁、轴承润滑、齿轮副润滑以及电机传动带张紧检查，日常保养路径清晰，下部开放式机架布局也便于检修人员接近驱动组件完成故障排查。整体结构兼顾成型刚性、操作便利性与车间空间利用率，能够为筒类构件、弧形钣金件的加工提供稳定的机械成型支撑。
