起重吊环螺栓结构三维建模

　　吊环螺栓属于典型的受力紧固件，在三维结构处理时不能只按普通外螺纹零件看待，其环形头部、过渡弯杆和螺纹段共同构成一条连续承载路径。模型中环形部分采用圆截面弯制形态，内侧圆弧需要保证吊索、卸扣或吊钩能够顺利进入，外侧则保持圆滑过渡，避免在起吊受力时出现尖锐缺口。实际设备布置中，这类零件常安装在电机、变压器、箱体、模具、泵组、机架或重型工装顶部，作为临时吊装点或检修搬运点；当设备需要移位、翻转、装车、就位时，钢丝绳、吊带或卸扣可直接穿过吊环，将载荷传递到被连接件本体。

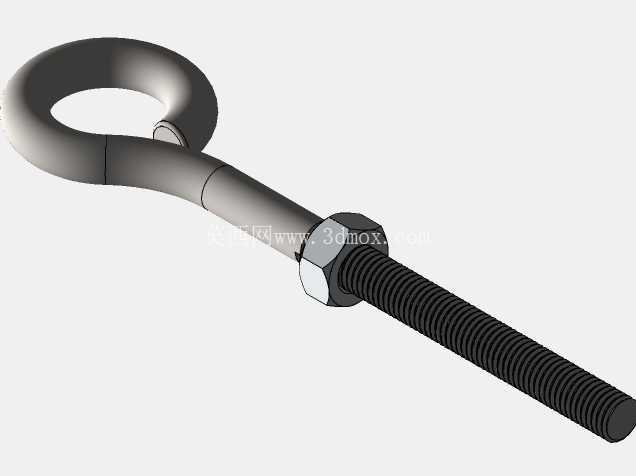

　　从结构功能看，吊环的核心不是装饰性圆环，而是提供一个封闭、可靠、可重复使用的连接空间。圆环内径过小会限制卸扣和索具规格，内径过大又会增加头部外形尺寸，并可能在侧向受力时产生附加弯矩。建模时应重点控制圆环截面直径、环孔净宽、环顶高度以及环与直杆之间的相切关系。弯弧区域不能出现截面突然压扁、折痕或局部缩颈，因为这些位置在拉伸和弯曲复合载荷下容易成为应力集中源。图中模型将环部与杆部做成连续实体，过渡段沿弯曲中心线平滑延伸，能够较直观地反映锻造或弯制成型后的零件形态。

　　螺纹杆段承担与螺母、基体螺纹孔或连接板的连接作用。螺纹采用连续外螺纹造型，牙型沿杆长规则分布，端部保持圆柱收束，便于在装配中识别旋合长度和干涉边界。工程选型时，螺纹公称直径、有效旋合长度、光杆长度和环部中心高度都要结合被吊物重量、吊装角度和基体厚度确定。若螺纹旋入过浅，吊点可能从基体拔出；若光杆段过长而螺纹有效连接不足，也会使承载能力下降。对于安装在薄板或铸件上的场景，通常还需要配合垫圈、承载板或加厚凸台，使压紧力分散到更大面积上。

　　设计思路上，吊环螺栓应优先保证轴向受拉。理想状态下，吊索力方向与螺栓轴线重合，此时圆环、弯杆和螺纹段主要承受拉伸载荷；但现场吊装很难完全避免斜拉，索具与竖直方向形成角度后，环根和弯曲过渡区会增加弯曲应力，螺纹连接处也会受到侧向力矩。因此在三维装配校核中，不能只检查螺纹是否能拧入，还要把吊环周围的操作空间、索具摆动范围、相邻管线和箱体边缘一并纳入。环部上方应留出穿索和卸扣安装空间，侧面不能贴近设备盖板、接线盒或加强筋，否则吊装时索具可能挤压附件。

　　外形尺寸方面，该类零件的边界由三个区域决定：圆环外轮廓决定顶部占用空间，弯曲过渡段决定环中心与螺纹轴线的位置关系，螺纹杆长度决定伸入基体或螺母的连接深度。模型在视觉上明确表现了长杆螺纹比例，适合用于吊装方案预览和设备顶部吊点布局。进行整机布置时，可将吊环螺栓安装在重心附近或按多点吊装方案对称布置；单点起吊要核对吊点与重心相对位置，多点起吊则要关注各吊环受力不均和索具夹角。对于变压器等带壳体设备，吊点位置还应避开薄弱罩壳，尽量让载荷传递到底架、加强梁或本体结构。

　　从加工和检验角度看，环部通常要求表面连续圆润，过渡区不得有裂纹，螺纹段应保证旋合顺畅。三维模型中保留螺纹牙型，有利于进行装配干涉检查、吊装姿态模拟和工程图尺寸标注；在轻量化展示时，也可将详细牙型转换为示意螺纹，但公称直径、杆长、环孔尺寸和关键圆角不能省略。实际使用中，吊环螺栓不应经过焊接修补、热切割或随意弯曲后继续承载，安装时螺纹应清洁、旋合到位，承载面需贴合平整。若发现环部变形、螺纹损伤、明显磨损或裂纹，应停止使用。该模型把封闭吊环、平滑弯杆和长外螺纹三个功能段完整表达出来，可作为起重附件设计、设备吊点校核和索具布置讨论的直观结构对象。
