工业布线PVC走线槽三维结构设计

　　这款PVC线槽的三维结构，是围绕电控柜内部线缆规整排布的实际需求搭建的，日常在CNC设备电控面板、自动化产线控制箱、机床电气仓这类布线密度高的场景里，这类构件承担着把动力线、信号线分隔梳理的核心作用，避免柜内线缆杂乱缠绕，既方便后期检修时快速区分回路，也能减少线缆和柜内金属锐边直接摩擦造成的绝缘层破损风险。

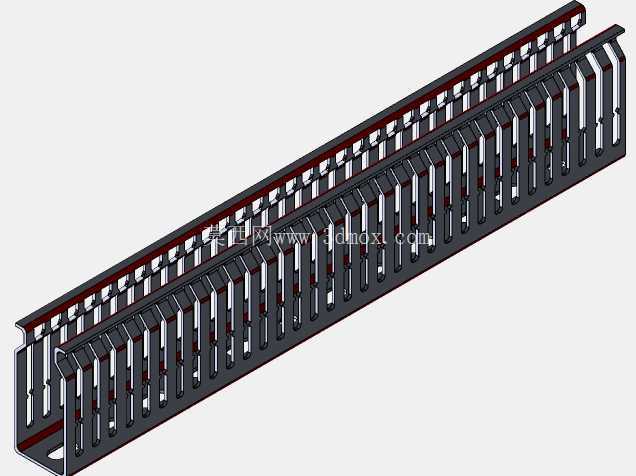

　　从结构细节来看，槽体采用长条形通腔设计，内部中空的主槽道用来容纳整束线缆，两侧侧壁连续排布的开口齿槽是整个构件最核心的功能结构：布线时不需要把整根线缆从线槽端头全程穿入，单根支线可以直接从对应位置的侧壁齿槽缺口引出，对接就近的端子排、继电器或者驱动模块，在多回路密集布线的柜体内，这种侧出齿结构能大幅减少布线时的弯折工作量，也能让每一根支线的出线位置对齐对应接线点位，柜内走线横平竖直，符合电气装配的工艺规范。齿槽的缺口宽度做了适配常规线缆外径的尺寸预留，既可以让单根或少量线缆顺利穿出，又能把主槽内的整束线缆约束在槽腔内部，不会从侧口散出。槽体顶部的两条边沿做了加厚的限位凸边，配套的槽盖可以顺着凸边滑入扣合，盖合之后能把主槽内的线缆完全封护在内，既可以阻挡车间环境里的粉尘、切削液溅入槽内堆积在线缆表面，也能避免柜内其他活动构件剐蹭到线缆，凸边的卡扣配合量在建模时预留了合理的装配间隙，既保证盖板扣合后不会因为柜内轻微震动松脱，也能在后期检修需要开盖整理线路时，用普通一字工具就能轻松撬开，不需要暴力撬裂槽体。

　　建模过程中首先确定线槽的基础截面参数：槽底的宽度尺寸匹配常规电控柜内的安装预留空间，槽体的高度根据常用柜内布线的线缆束直径设定，保证多根线缆并排铺设之后，线缆顶部距离槽盖内表面留有富余空间，不会出现盖板压在线缆上、长期挤压损伤绝缘皮的问题。槽体的长度方向采用等距齿位排布，相邻两个侧齿的间距统一，出线缺口的位置沿着槽长方向均匀分布，不管线槽被裁切到任意长度，裁切位置附近都能找到可用的出线齿位，适配不同尺寸电控柜的安装跨度——现场施工时可以根据柜内安装导轨的实际长度，用美工刀或者细齿锯直接把PVC线槽裁成需要的段长，裁切后的槽体断面平整，不影响盖板的扣合和线缆的容纳。槽底的安装面做了平整处理，实际装配时可以沿着槽底的中心线间隔打孔，用自攻螺丝直接固定在电控柜的安装背板上，也可以配合背胶或者线槽固定卡扣卡在柜内的标准安装导轨上，安装孔的位置在建模时避开了侧壁齿槽的薄弱区域，螺丝锁紧之后不会造成侧壁齿位变形断裂。

　　结构设计时特意对侧壁齿的连接位置做了圆角过渡处理，PVC材料本身具备一定的韧性，布线时掰开侧齿引出线缆的过程中，齿根位置的圆角可以分散应力，不会因为反复掰动出现齿部断裂的问题；槽体所有和线缆接触的棱边都做了去毛刺倒钝，哪怕线缆在出线位置存在小角度弯折，也不会被锋利的槽体边缘割破绝缘层。在整机电气布局阶段，这款线槽的三维模型可以直接导入柜内装配环境，和端子排、断路器、开关电源等元器件做位置干涉校验，提前规划出线槽的铺设路径：通常动力线缆和信号线缆会分别铺设在两条独立的线槽内，避免强电对弱电信号产生干扰，线槽的排布路径会避开柜内的发热元器件，让线槽内的线缆处于通风顺畅的区域，延缓线缆绝缘层的老化速度。

　　和传统的扎带直接固定线缆的方式相比，这种封闭走线槽的后期改线优势非常明显：当设备需要调整回路、新增传感器线路时，只需要打开对应区段的槽盖，把新线缆放入槽腔，从就近的齿槽缺口引出即可，不需要剪断原有扎带重新整理整束线路，维护效率提升明显。槽体的PVC材质本身具备良好的绝缘性能，就算线缆绝缘层出现轻微破损，线槽本身也不会导电，能降低柜内短路接地的风险，同时材料自重较轻，长段安装之后不会给电控柜背板增加过多额外负载，耐腐蚀的特性也能适应车间内少量油污、潮气的使用环境。建模时完整还原了每一个齿槽的细节、顶部盖边的卡扣结构以及端部的配合形态，结构工程师可以直接调用这个模型完成柜内布线的三维布局，电气装配人员也能通过模型清晰确认线槽的安装位置、出线方向，提前规划线缆的走向，减少现场装配时的返工。
