台达ECM-B3M系列伺服电机精密三维结构

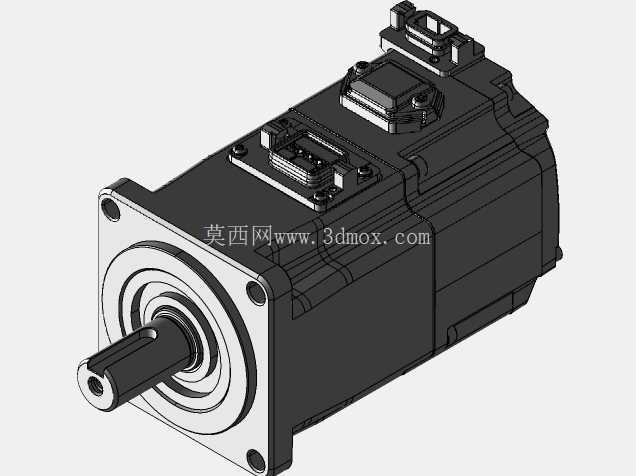

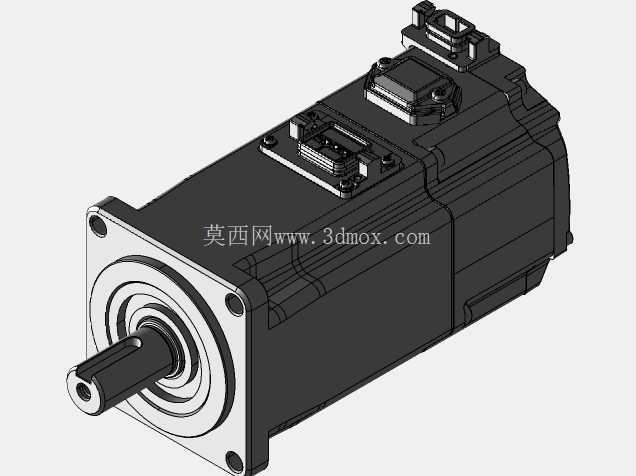

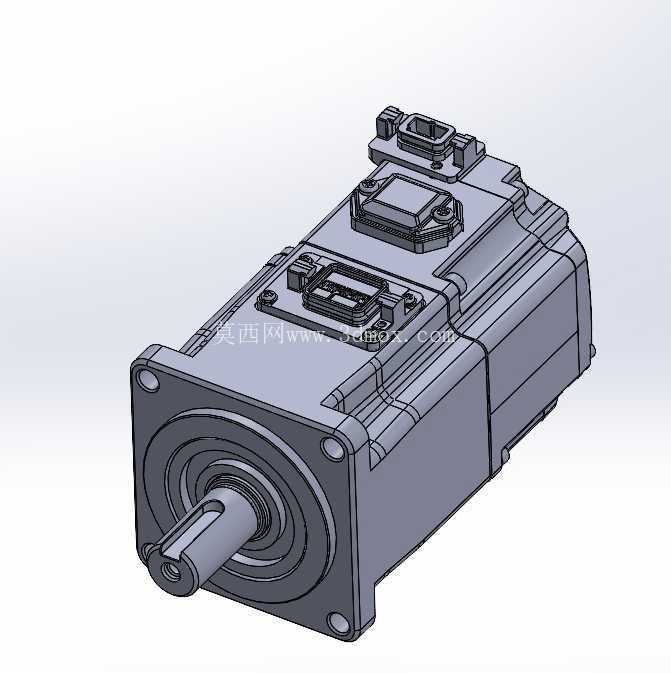

　　这套伺服电机三维结构还原了台达B3M系列小功率交流伺服执行单元的完整外形与装配细节，在自动化产线改造、非标专机开发、运动控制机构选型阶段，这类模型可以直接嵌入整机布局做干涉校验，省去工程师从零测绘电机外壳、轴伸、接插件位置的大量重复工作。从实际装机场景来看，该规格伺服电机常被用在贴装头进给轴、小型机械手关节、包装机拉膜辊驱动、检测平台XY轴传动这类对位置精度和响应速度有要求的工位，电机本体采用方形法兰安装结构，前端输出轴为带键槽的圆柱轴，搭配端面安装孔可以直接和行星减速机、同步带轮或者联轴器对接，轴向和径向的安装边界在模型里都做了1:1还原，布局时不用再反复核对样本上的二维尺寸。

　　建模过程中优先保证了装配关系的合理性：电机外壳分段做了散热筋凸起，后端编码器仓和动力接线座的凸起轮廓完全按照实物测绘，顶部两个连接器分别对应动力线和编码器信号线，接插件的卡扣方向、插针端面的避让空间都做了实体表达，在整机布线阶段可以直接参照模型预留线缆弯折半径，避免装机后出现插头和设备护板干涉、线缆弯折角度过小导致接触不良的问题。前端法兰的四个安装通孔位置、轴伸长度、轴端中心孔这些关键配合尺寸都做了精准约束，工程师在设计安装法兰板、电机支座的时候，可以直接从模型提取草图轮廓，不用反复对照纸质样本核对孔距公差。

　　从结构设计思路来看，这类伺服电机把驱动定子、转子、编码器、制动模块全部集成在方形铸铝壳体内，外壳表面的散热筋沿轴向排布，既可以强化自然对流散热，也能在加装散热风扇的时候引导气流沿壳体流动，顶部接线座做了下沉式防护结构，连接器安装面高于壳体顶面，现场布线时线缆插头的应力不会直接传递到壳体内部接线端子。电机后端的编码器端盖做了阶梯止口，保证编码器和转子轴的同轴度，端盖上的固定螺丝位置也在模型里完整呈现，拆解维护时可以直观看到螺丝的操作空间是否被周边机构遮挡。

　　在做设备布局的时候，这类电机的安装边界需要重点关注三个维度：首先是法兰端面到电机尾部的总长度，要预留出后端编码器调试、插头插拔的操作空间，不能把电机尾部紧贴机柜内壁；其次是顶部两个连接器的凸起高度，走线槽和机身上盖板的间距要大于连接器总高，避免压到插头；最后是输出轴的轴伸长度，搭配联轴器的时候要保证轴端不会顶到联轴器内部限位，同时键槽的位置要和传动件的键槽对齐。模型里把电机外壳的所有圆角、倒角、安装凸台都做了细化，在做整机外观渲染的时候可以直接调用，不需要再额外补面，运动仿真阶段也可以把电机本体设置为固定件，输出轴设置为旋转副，直接模拟轴带负载转动的动作，校验轴上零件和周边护罩的动态间隙。

　　对于做小型自动化设备的团队来说，这类标准化伺服电机的三维模型是整机设计的基础通用件，不用每次新项目都重新绘制电机外形，直接调取装配就能快速完成传动工位的布局，在和电气工程师对接的时候，也可以通过模型直观确认电机功率对应的外形尺寸是否适配安装空间，提前规避选型时只看功率扭矩、忽略外形安装尺寸导致的装机冲突。模型的壳体分模线、铭牌安装位、底部吊装螺纹孔这些细节都有体现，不管是做结构干涉检查、管线布置规划还是整机方案展示，都能满足工程设计阶段的使用需求。
