正交双齿条啮合小齿轮传动机构

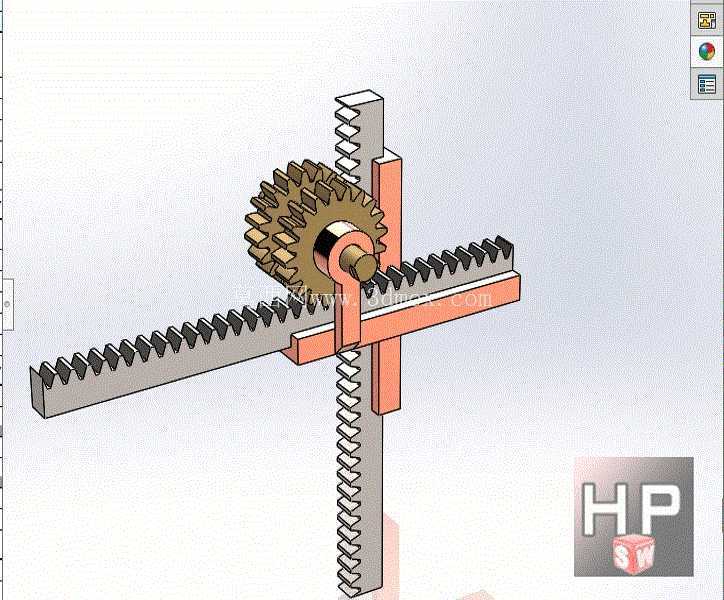

　　这套正交布置的齿轮齿条传动结构，核心是用一只圆柱小齿轮同时驱动两根呈十字交叉走向的齿条，把单一旋转输入拆分为两个相互垂直方向的直线往复输出，在紧凑空间里完成两路直线动作的同步联动。从实际产线场景看，这类结构常出现在小型正交送料工位、双轴联动定位夹具、教学演示台以及轻载分拣设备里：当小齿轮绕固定轴回转时，水平布置的长齿条沿横向滑移，竖直布置的齿条沿纵向进给，两路运动的相位完全由齿轮齿形的啮合关系锁定，不需要额外加装同步带或连杆来协调动作，省去了两套独立驱动源的排布空间。

　　建模时首先要敲定的是小齿轮的参数边界：模数选取要兼顾两根齿条的承载需求，齿宽方向必须同时覆盖两根正交齿条的啮合区域，齿轮轴的支撑座跨在两根齿条的交叉点上方，轴端预留摇柄或联轴器对接位，方便手动调试或接入动力源。两根齿条的截面采用统一的矩形基体，齿形加工在基体朝向齿轮的一侧，水平齿条沿X向贯穿交叉工位，竖直齿条沿Z向贴靠导向立板布置，二者的运动平面在空间上错开半个齿轮厚度的距离，避免齿条基体在交叉位置发生硬干涉。

　　导向部分的设计直接决定整套机构的运行顺滑度：水平齿条下方搭配两条平行的直线导向槽，槽宽与齿条基体间隙控制在滑配公差范围内，限制齿条除进给方向外的五个自由度；竖直齿条背靠立式导向支架，支架上开出通长的导向滑槽，齿条背面嵌入槽内，承受齿轮啮合时产生的径向分力，防止齿条受载后翘曲脱齿。交叉位置的支撑块做了分层避让设计，上层托住水平齿条的下表面，下层给竖直齿条留出穿行通道，两个运动件的最近间隙保留足够的安全余量，即便长期运行出现轻微磨损偏移，也不会出现互相剐蹭的情况。

　　安装边界方面，整套机构的外接轮廓以齿轮轴的支撑中心为基准，水平齿条的总行程由齿条有效齿段长度决定，两端预留限位凸台，防止齿轮走到齿段尽头后脱出；竖直齿条的上下行程同样由齿段长度约束，顶端和底端都设置硬限位面。齿轮轴的中心高需要同时匹配两根齿条的节线高度，建模时把齿轮分度圆与两根齿条的节线设置为相切约束，保证啮合侧隙均匀，转动过程中不会出现卡滞或冲击。

　　从功能特性上看，这种单齿轮驱动双正交齿条的方案，最大的优势是运动同步性天然可靠：齿轮每转过一个齿，两根齿条各自前进一个齿距，二者的进给速比完全固定，不会出现两套独立驱动时的不同步误差。在轻载作业场景下，比如双向同步推料、十字工位的工件对位、教学用运动转换演示，这套结构不需要复杂的控制系统，仅靠单一旋转输入就能实现两个垂直方向的联动动作，零件数量少，装配工序简单，后期维护只需要定期检查啮合面的润滑情况和导向槽的磨损量即可。

　　结构细节上，小齿轮采用实心轮体搭配中心轴孔，轴孔与转轴之间用平键传递扭矩，齿轮两端面加装轴套限位，避免齿轮沿轴向窜动导致啮合错位。两根齿条的基体边角做了倒角处理，装配时可以顺畅滑入导向槽，齿面的啮合区域在建模时预留了合理侧隙，既补偿加工带来的齿形误差，也能容纳润滑脂留存，降低往复运动时的齿面磨损。整套机构没有复杂的曲面零件，所有结构件都可以采用常规型材加工或3D打印制作，非常适合作为机械原理验证、小型专用设备的动作执行单元来使用。
